五缸星形航空活塞发动机三维模型

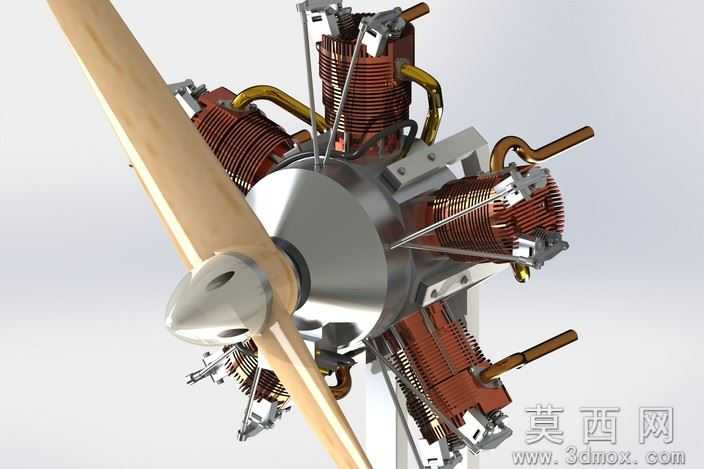

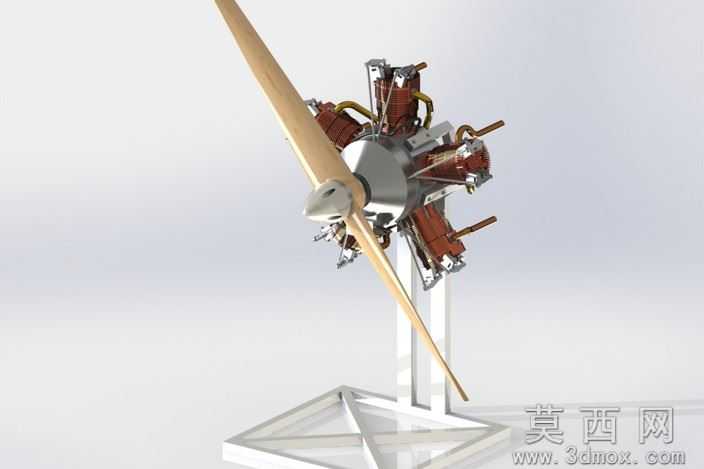

本模型为五缸径向排布的星形航空活塞发动机完整装配体，建模阶段遵循航空活塞发动机的真实设计逻辑，首先完成曲轴、连杆、活塞、气缸体、机匣、散热鳍片、气门组件、点火管路、螺旋桨连接轴等核心零件的独立参数化建模，每个零件的尺寸比例严格参照航模用五缸星形发动机的真实参数设定，保证各部件装配间隙符合实际工程要求，装配过程采用同轴约束、面贴合、齿轮啮合约束等标准配合关系，完整还原曲轴转动带动五组连杆活塞依次完成往复运动的运动逻辑，可直接用于运动仿真验证。

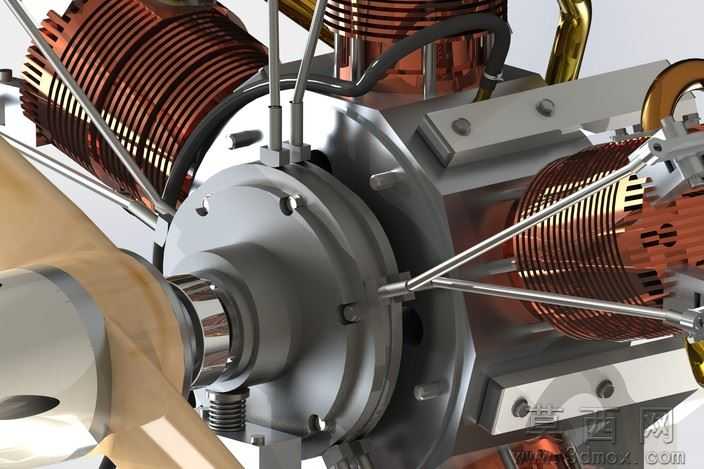

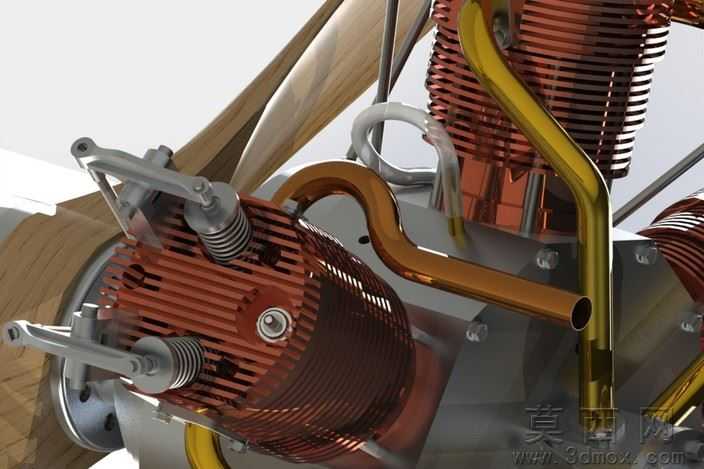

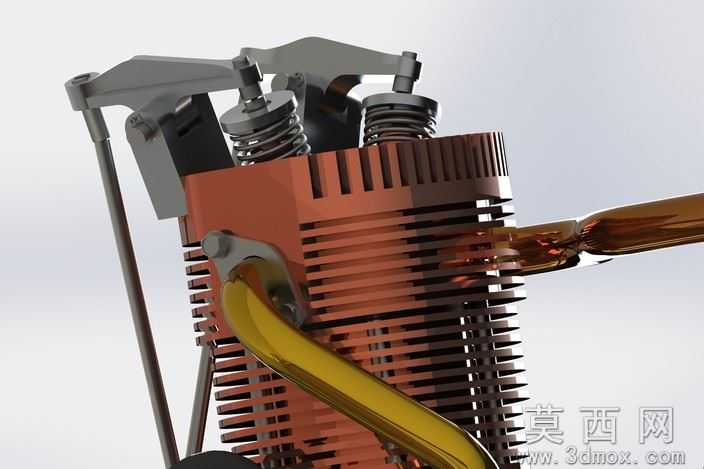

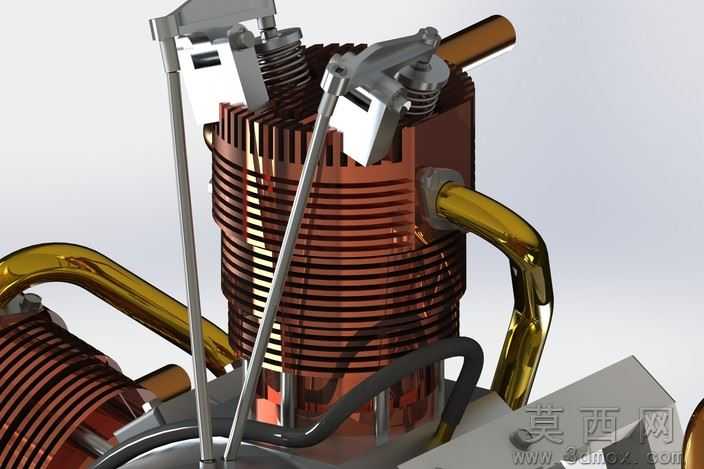

材质渲染阶段针对不同零件匹配对应材质属性：气缸散热鳍片采用红铜金属材质，还原早期航空发动机铜质散热结构的金属质感，机匣、曲轴壳体采用哑光铸钢材质，金属管路采用抛光黄铜材质，紧固件采用镀锌亮面金属材质，螺旋桨连接段采用实木纹理材质，渲染后可清晰区分各功能部件，还原真实发动机的视觉质感。

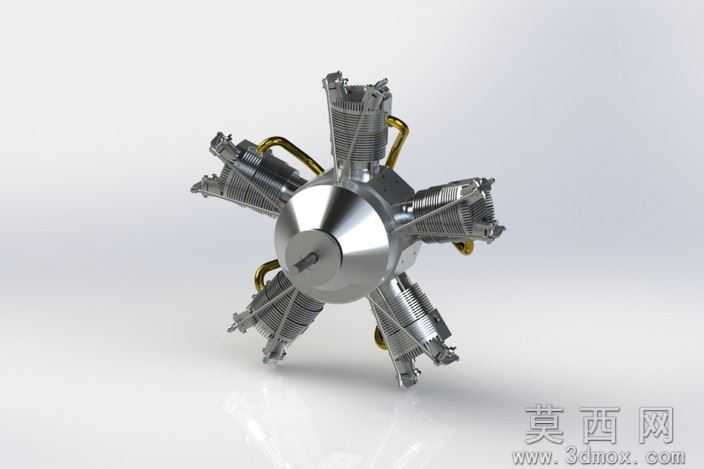

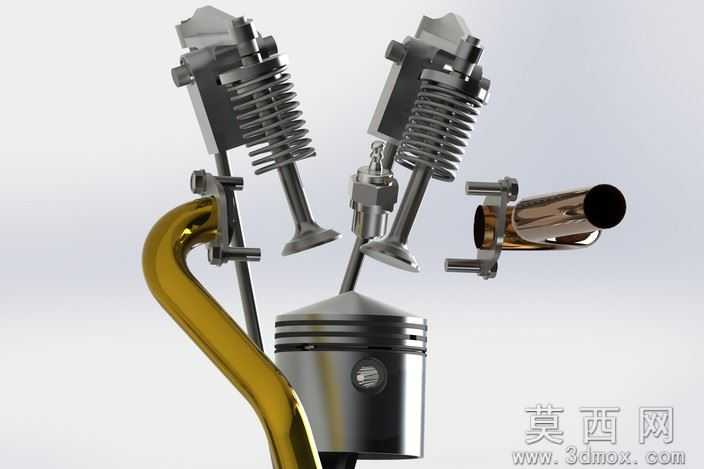

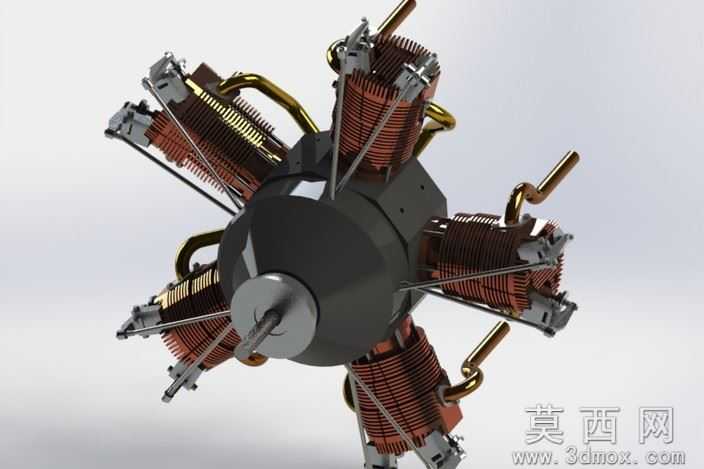

结构原理上，该五缸星形发动机采用径向星型布局，五个气缸围绕中心曲轴呈圆周均匀排布，相比直列发动机结构更紧凑、重量更轻，风冷散热效率更高，工作时五个气缸按固定点火顺序交替做功，通过曲轴将活塞的往复直线运动转化为旋转扭矩输出，带动前端螺旋桨转动，模型完整保留了气门驱动机构、点火线路、散热结构等细节，可直观展示星形发动机的工作原理。

软件兼容方面，模型提供SolidWorks2012原生格式，同时导出STEP/IGES通用中间格式以及STL网格格式，可兼容UG、Pro/E、Catia等主流三维CAD软件打开编辑，STL格式可直接导入切片软件用于3D打印制作实体航模配件。

研发教学应用层面，该模型可作为航空发动机原理教学的直观演示教具，帮助学习者理解星型活塞发动机的结构组成与运动逻辑，也可作为航模研发设计的参考基础模型，用于小型航空动力装置的改装设计验证，同时也适合机械设计学习者练习复杂装配体建模、运动仿真的参考素材。
