本田GX200四冲程发动机SolidWorks三维模型

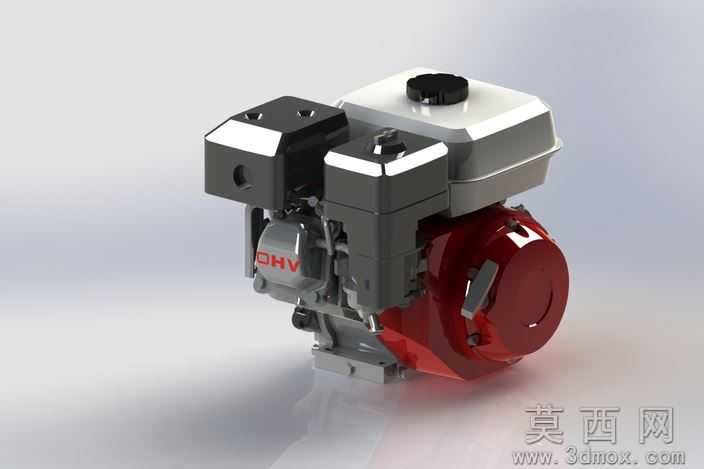

本模型为本田GX200型四冲程通用汽油发动机的高精度三维数字模型，完整还原了该款小型通用动力设备的全部结构细节。建模阶段以实体测绘结合原厂公开结构参数为基准，采用自底向上的装配建模流程，首先完成曲轴连杆组件、活塞组件、配气机构、化油器、点火模块、燃油箱、启动拉盘、消音器、导风罩等独立零件的参数化建模，对每个零件的安装定位孔、配合公差带、卡扣结构、螺纹特征都做了1:1还原，确保所有装配约束符合实际机械配合逻辑，不存在干涉错位问题。参数设计层面严格遵循本田GX200的原厂标称参数，对应196cc排量规格，匹配OHV顶置气门配气结构的尺寸比例，还原了缸径、行程、压缩比对应的燃烧室结构尺寸，同时对散热鳍片的排布密度、油箱容积对应的壳体外形、手拉启动器的棘轮啮合结构都做了精准复刻，保证模型尺寸与真实产品误差控制在极小范围内。渲染材质环节针对不同部件的真实物理属性做了区分设置：燃油箱采用哑光乳白色工程塑料材质，还原原厂塑料油箱的磨砂质感；缸体散热部分、曲轴箱采用深灰黑色哑光金属漆材质，模拟铸铁/铸铝壳体的表面处理效果；拉盘外罩、导风罩采用亮黑色硬质塑料材质；消音器部分采用高温红漆金属材质，还原发动机工作后漆面的温润金属光泽；金属紧固件、气门摇臂等部件做了镀锌亮面金属材质处理，所有部件都添加了符合工业摄影逻辑的环境反射与光影效果，最终渲染图清晰呈现发动机的整体外观与结构层次。结构原理上完整复现了该款单缸四冲程汽油机的工作逻辑：包含进气冲程中化油器油气混合进入燃烧室、压缩冲程活塞上行压缩混合气、点火冲程火花塞点火推动活塞下行输出动力、排气冲程废气经消音器排出的全流程对应结构，同时还原了OHV顶置气门的推杆传动结构、离心式调速器的联动结构、风冷散热的导风路径设计，清晰展现小型通用汽油机的动力传递与辅助系统布局。软件兼容方面，模型基于SolidWorks2013版本搭建完成，保留完整的特征树与装配约束关系，可直接在SolidWorks2013及以上版本中打开编辑，支持修改零件参数、生成工程图、做运动仿真模拟；同时导出了STEP、IGES等通用三维格式，可兼容UG、Pro/E、Catia等主流三维CAD软件，不存在格式转换后的破面、特征丢失问题，方便不同软件使用习惯的设计师调用。研发教学应用层面，该模型可作为小型通用内燃机的教学演示载体，用于职业院校、本科院校机械类专业讲解四冲程发动机结构原理、装配工艺、公差配合相关课程，可直接用于装配仿真、运动干涉检查、拆装实训的数字化教学素材；也可作为通用动力设备研发的参考模型，用于配套搭载GX200发动机的小型工程机械、园林机械、农机设备的整体布局设计，缩短前期方案验证的建模周期，同时也适合三维建模初学者练习复杂装配体建模、工业产品渲染的参考案例。
