五千升立式圆柱不锈钢储水罐体结构

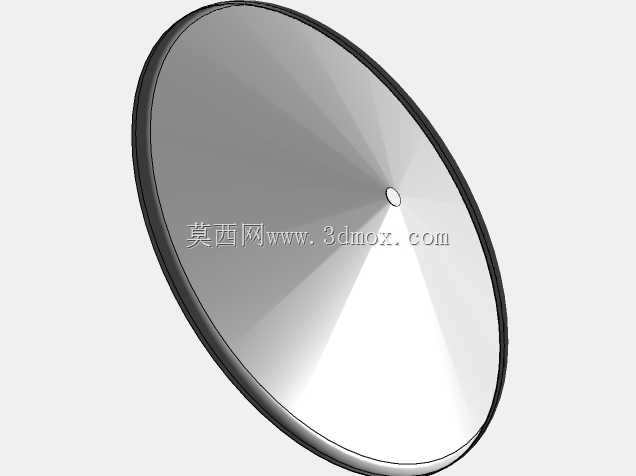

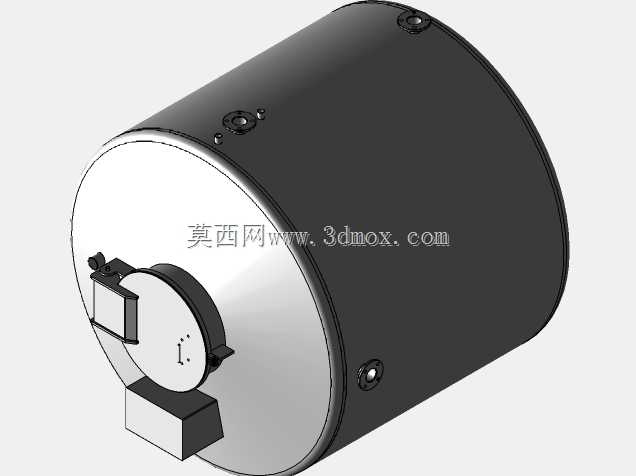

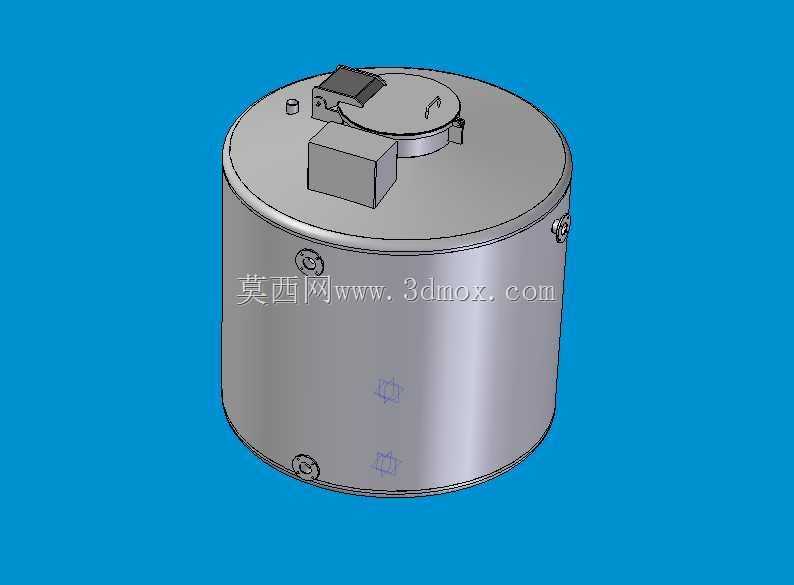

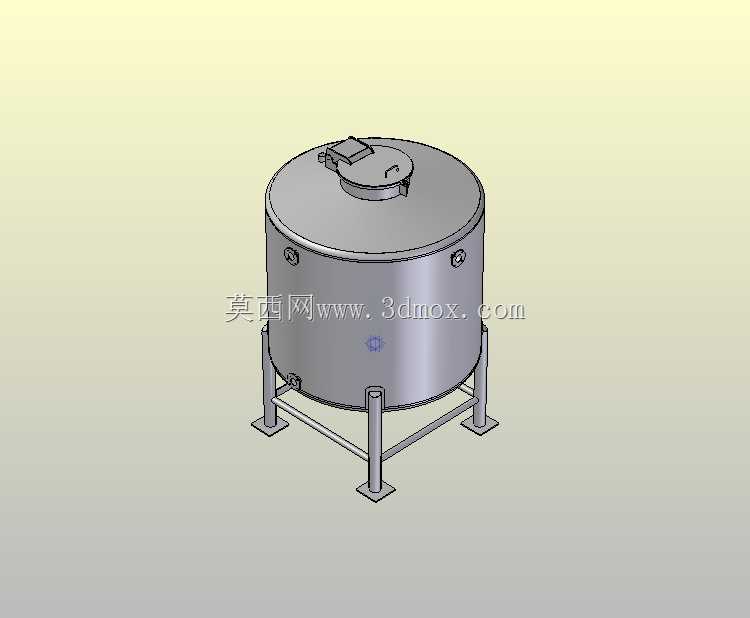

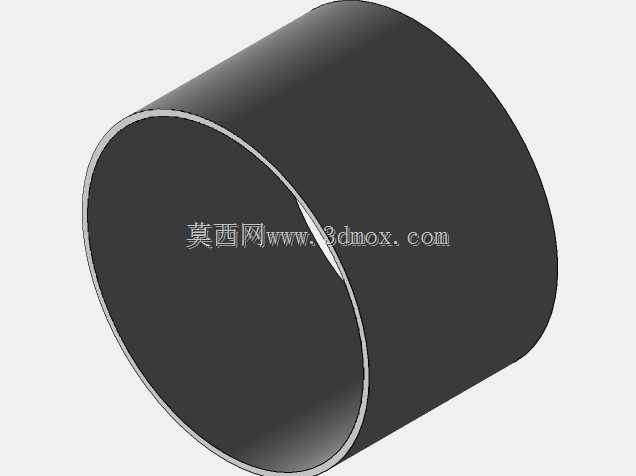

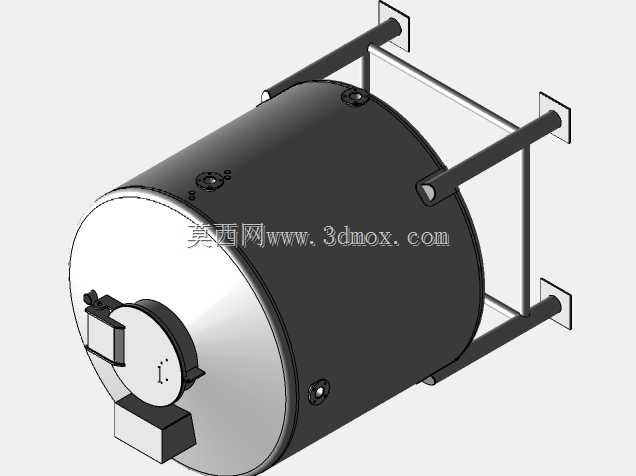

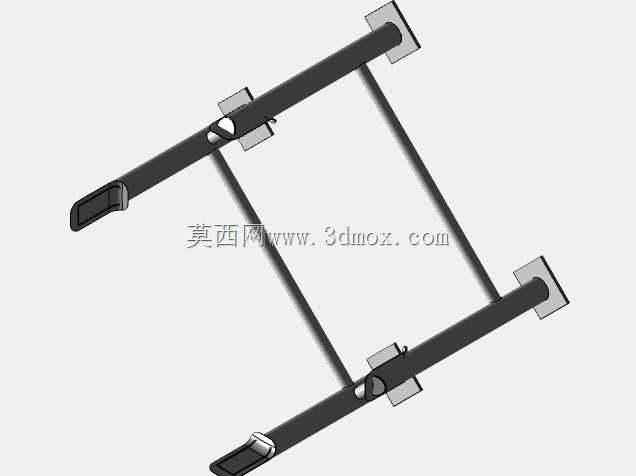

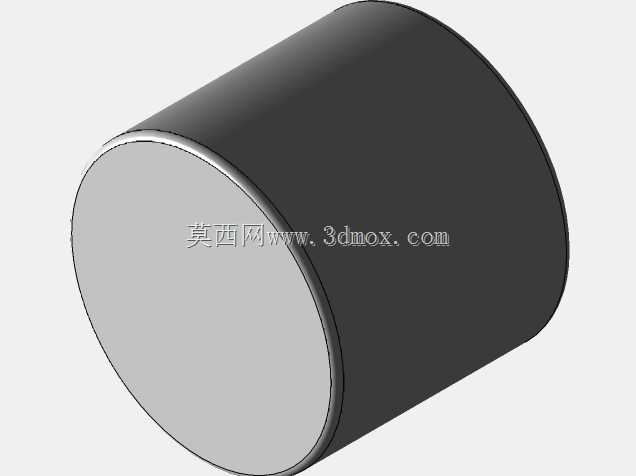

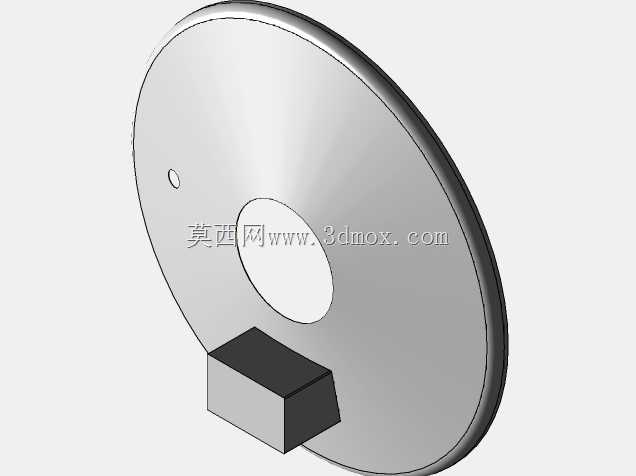

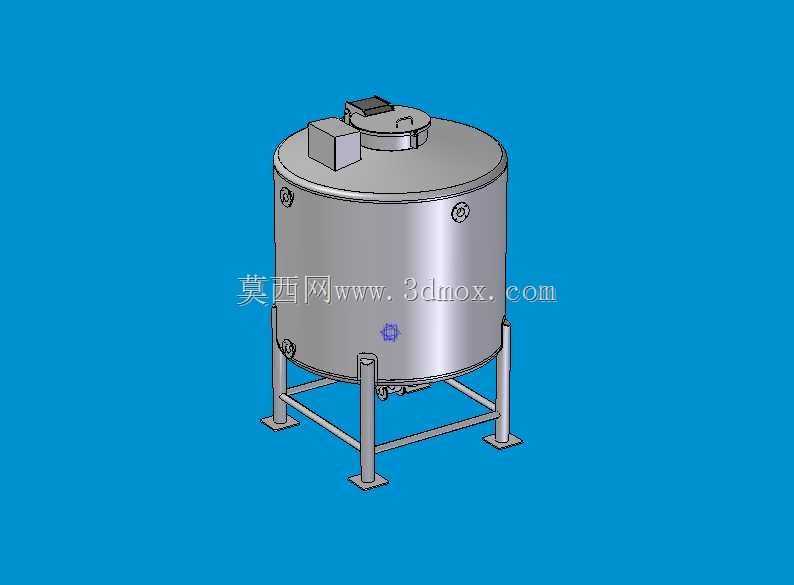

这款立式圆柱储水罐体主要面向工业生产厂区供水中转、食品加工制程暂存、中小型水处理环节缓冲储水等场景，也可适配民用建筑二次供水、小型化工制程低腐蚀水性介质的暂存需求，作为制程链路中的储液单元，承担介质缓存、稳压、静置沉淀的作用，平衡前后端工序的流量差，避免前端供液波动直接影响后端生产稳定性。罐体整体采用立式圆柱结构设计，主体为等径圆柱筒身，上下采用标准椭圆封头封底封盖，这种结构在常压储液场景下能最大化利用内部容积，同时圆柱曲面受力均匀，无需额外加强筋即可承受满液状态下的静压力，减少材料冗余与焊接工作量。顶部设置有人孔与小型仪表安装位，人孔采用快开式结构，方便运维人员进入罐体内部开展清洁、检修作业，旁侧预留的接口可适配液位计、呼吸阀、进料管等外接配件，满足不同工况的外接需求。筒身侧部分布有多个标准接口，可根据实际管路走向灵活选择进料、出料、溢流、排污的接驳位置，底部封头最低点设置排污口，配合支腿抬高的安装高度，可快速排空罐内残留介质与沉积杂质，降低清洁维护的难度。罐体底部采用三立柱支腿配合方形地脚板的支撑结构，支腿与筒身采用焊接连接并加设三角加强筋，分散满液状态下的罐体重量载荷，地脚板预留安装孔位，可通过膨胀螺栓与混凝土地面固定，避免满载或外接管路受力时罐体发生偏移。设计过程中优先考虑常压储液的使用需求，筒身壁厚满足五千升容积下的静载荷强度要求，整体外形紧凑，安装时仅需预留对应直径的地面安装空间，顶部预留足够的人孔开启操作空间，侧方预留管路接驳与阀门操作空间即可，无需额外搭建复杂支撑框架，适配多数中小型生产车间的安装场地条件，罐体表面做钝化处理，降低水性介质长期存储带来的锈蚀风险，延长设备整体使用寿命。
