可拓展存储模块金属板外壳结构设计

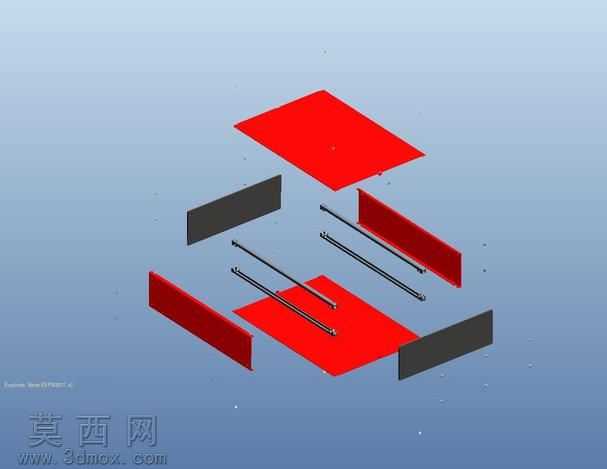

本作品为适配多规格存储模块的金属板外壳三维设计，建模阶段采用参数化设计思路，以SolidWorks为核心建模工具，同步导出IGES等通用格式文件，确保不同三维软件均可打开编辑，适配跨平台协作的设计需求。建模过程中优先遵循钣金加工工艺逻辑，对壳体的折弯边、安装孔位、拼接止口进行精准参数约束，所有折弯半径匹配常规钣金冲压设备的加工参数，安装孔位采用统一的孔系标准，既保证壳体拼接后的结构强度，也降低后续生产加工的开模与调试成本。材质与渲染层面，模型分别赋予两种金属材质表现，壳体顶面采用拉丝不锈钢材质，调整材质的反射粗糙度与金属度参数，还原拉丝金属细腻的纹理走向与柔和的漫反射效果，避免高反射带来的失真问题；壳体侧围采用哑光黑色喷塑冷轧钢板材质，通过调整材质的哑光颗粒度与色彩饱和度，还原工业钣金喷塑后的细腻磨砂质感，渲染阶段采用三点布光方案，主光源模拟室内柔光环境打亮壳体顶面，突出金属材质的质感层次，辅光源补亮壳体侧围的结构轮廓，背光源勾勒壳体边缘线条，避免暗部细节丢失，最终渲染效果清晰呈现壳体的拼接结构与材质差异。结构设计上，整体采用长方体封闭式壳体结构，通过六块金属板拼接组装，拼接处采用沉头螺丝固定的连接方式，在壳体侧板预留对应沉头孔位，保证螺丝安装后与板面齐平，无突出结构影响外观与安装适配性；壳体内部预留标准化安装位，可根据使用需求配置不同大小、不同数量的存储模块，内部空间预留充足的走线间隙与散热余量，壳体侧板预留可选的散热孔位安装区域，可根据存储模块的功耗需求选择是否开孔，兼顾密封防护性与散热灵活性；壳体的边角处做微小的倒角处理，既避免钣金加工后的锐边带来的安全隐患，也提升壳体整体的精致感，拼接处的止口结构做公差配合设计，保证组装后板件之间缝隙均匀，无错位、翘边问题，整体结构兼顾加工可行性、组装便捷性与使用实用性，可直接用于工业存储设备、嵌入式工控模块的外壳生产参考，也可作为同类钣金壳体设计的参数化模板，根据实际安装需求调整长宽高参数即可快速衍生出不同规格的外壳方案。
