红色绝缘护套香蕉插头结构设计

这款红色护套香蕉插头是电子测试、电路连接场景中应用极为广泛的接触式连接件，常见于实验室测试台、教学实验装置、电源设备输出端、音响信号接驳、工业电控柜临时接线等场景，主要作用是实现低电压、中小电流回路的快速插拔连接，相比传统螺丝压接的接线方式，它能大幅提升线路接驳的效率，同时保证接触可靠性，降低接线过程中的误触风险。

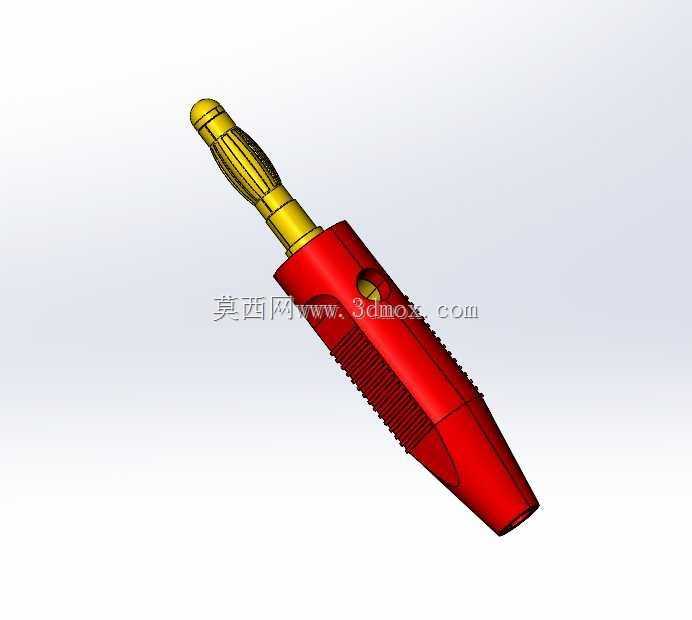

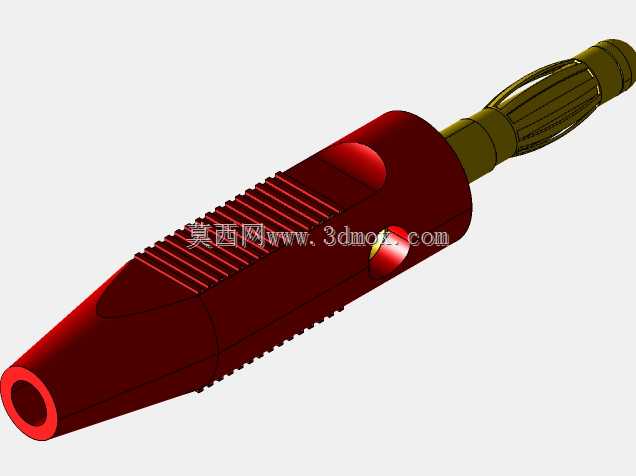

从功能特性来看，该插头采用插合式接触结构，前端金属插头部为弹性胀紧结构，插入对应规格的香蕉插座后，金属插身的弹性开槽结构会向外产生微小形变，与插座内壁形成足够的接触压力，既保证插拔过程顺滑无卡滞，又能长期维持稳定的接触电阻，避免接头发热、信号衰减等问题。外部的红色绝缘护套采用锥度收腰造型，表面设计有细密的轴向防滑棱，操作人员插拔时可以稳稳捏住护套发力，不会出现打滑脱手的情况；护套尾部为渐缩的进线口，能够适配一定线径范围的导线接入，进线口的圆弧过渡设计可以避免导线反复弯折时线芯被护套边缘割损，提升接线部位的耐弯折寿命。护套侧面预留的侧孔是配套4mm叠插设计的扩展位，当需要多路并联接线时，可以将另一枚同规格香蕉插头从侧孔插入，实现单插座多路分线的扩展需求，无需额外加装分线端子。

在设计思路上，这款插头优先平衡了操作便利性与电气安全性能：金属插身采用黄铜基材的结构设计，兼顾导电性能与结构强度，表面镀层处理可以提升抗氧化能力，长期使用也不会出现接触不良的问题；外部绝缘护套选用绝缘性能优异的工程塑料材质，红色的外观标识可以帮助操作人员快速区分电源正极、信号正端等线路极性，避免接线时出现极性接反的失误。整体结构采用插身与护套过盈配合加定位卡点的装配方式，装配完成后金属插身不会在护套内出现转动、轴向窜动的问题，长期插拔使用也不会出现结构松脱。

从安装边界来看，这款插头适配行业通用的4mm规格香蕉插座，金属插身的有效插接长度符合通用接插件标准，插入标准插座后不会出现插接过浅导致接触不良、或是插接过深顶坏插座内部结构的问题；绝缘护套的最大外径控制在合理范围，在密集排布的接线端子排上使用时，相邻插头之间不会出现干涉，能够满足高密度接线场景的安装需求。尾部进线口可以适配0.5平方到2.5平方的多股铜芯导线，接线时将导线剥去合适长度的绝缘层后，从护套尾部穿入与金属插身的接线端压接或是螺丝紧固，再将护套推至装配到位即可完成安装，操作门槛极低，即使是非专业人员也能快速完成接线装配。
