DHIF-40型可拆卸式工业合页铰链结构

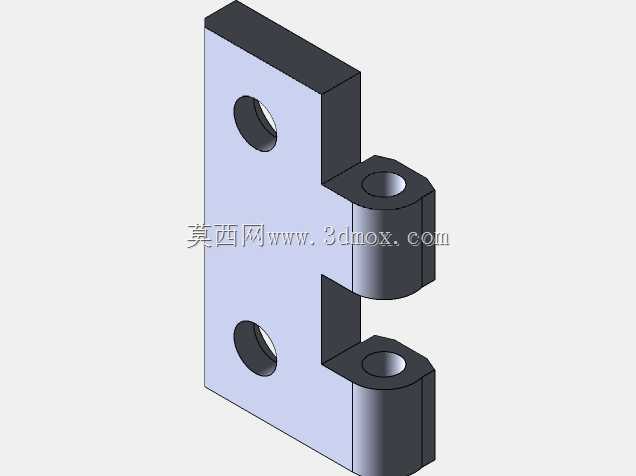

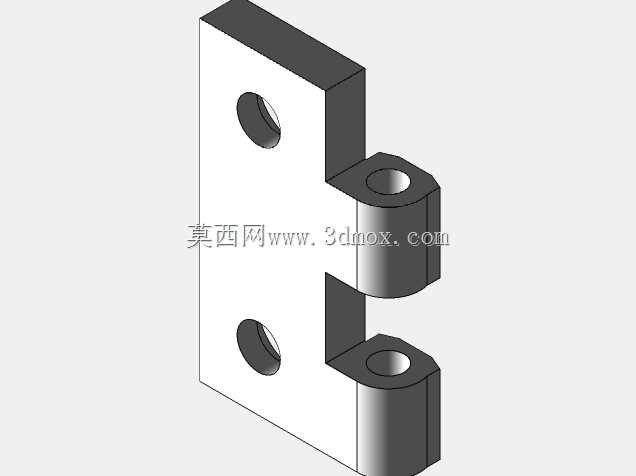

这款DHIF-40型铰链是面向工业设备、防护柜体、工装治具场景设计的铰接连接件，主要用于实现两个构件之间的定轴转动连接，同时兼顾可拆卸装配、高承载稳定性的使用需求，在工业防护门、设备检修舱门、模块化工装架、自动化设备外罩等场景中广泛适配，能够替代传统焊接式合页，降低后期维护更换的拆装难度。从功能特性来看，该铰链采用分体式咬合结构，固定侧为带两个安装孔的直板基座，转动侧为上下同轴的双铰接耳结构，装配时仅需将铰接耳与对应配合件的转轴对齐即可完成铰接动作，无需额外定制复杂转轴零件，两个安装孔位沿直板长度方向对称排布，能够在安装后均匀分散门板开合产生的剪切力，避免长期使用后出现固定孔位变形、基座松动的问题。设计过程中优先考虑了工业场景的安装兼容性，直板基座的平面度公差控制在合理范围内，能够直接贴合常见的铝型材端面、钢板安装面，无需额外加工适配沉台，上下铰接耳的同轴度经过精度校准，开合过程中无卡滞、晃动问题，转动间隙控制在极小范围内，能够避免门板开合过程中出现上下窜动的情况。从安装边界来看，该铰链的直板基座宽度适配40系列工业铝型材的安装面尺寸，两个安装孔的孔距匹配标准铝型材的中心孔距，可直接使用标准内六角螺栓完成固定，无需额外打孔调整；铰接耳的内孔直径适配标准直径的铰接销轴，用户可根据实际承载需求选择对应材质的销轴完成装配，整体外形无尖锐外凸结构，安装后不会与周边的管线、相邻构件产生运动干涉，开合角度可根据实际安装限位调整，最大可支持180度范围的开合动作，完全满足常规工业舱门、防护门的开合角度需求。该铰链的结构设计摒弃了传统合页的卷边铆接结构，采用分体式机加工结构，整体刚性更强，能够承受更大的径向载荷，在频繁开合的工况下也不易出现铰接部位磨损松旷的问题，同时分体式的结构设计也让现场装配更加灵活，当门板需要快速拆卸维护时，仅需抽出铰接销轴即可分离门板与基座，无需拧下全部固定螺栓，大幅提升设备后期维护的效率。
