上古卷轴天际龙形徽标立体造型设计

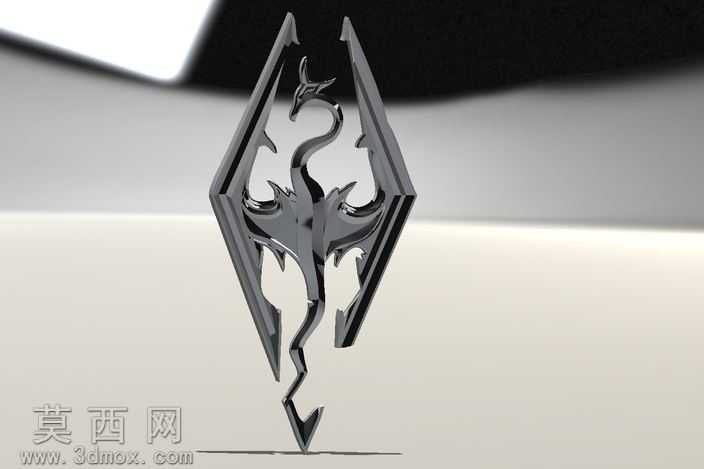

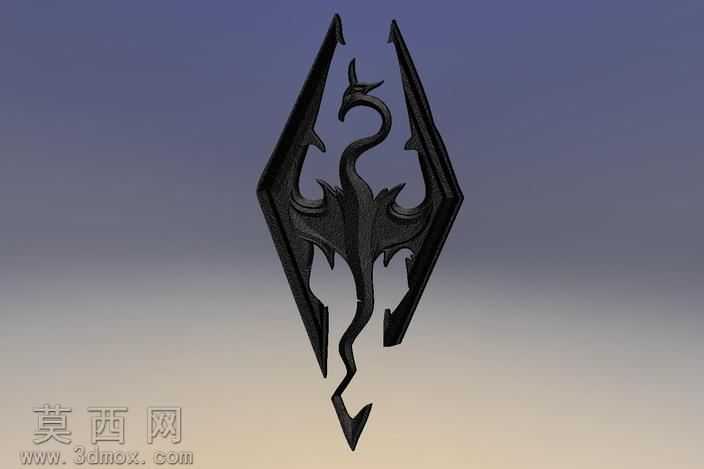

本作品为上古卷轴天际主题的龙形徽标三维造型，整体建模过程依托SolidWorks平台完成，核心运用曲面建模工具塑造徽标的复杂轮廓与立体层次。建模初期先梳理徽标的平面轮廓特征，提取龙形主体与菱形外框的关键轮廓线，通过草图绘制精准锚定各尖角、曲线的点位坐标，确保整体造型的对称度与原作标识的识别度匹配。进入曲面建模阶段后，采用放样曲面、边界曲面工具逐段构建龙首、龙翼、龙尾以及菱形外框的曲面结构，针对龙形部分的镂空结构，通过曲面剪裁、加厚操作实现实体化转换，同时对所有尖锐棱边做微小圆角过渡处理，既保留徽标原有的锐利冷峻风格，也避免模型出现应力集中的结构问题。材质设置阶段，为模型赋予哑光磨砂黑的金属材质参数，调整漫反射、粗糙度与金属度数值，模拟铸铁质感的厚重视觉效果，渲染过程中采用三点布光方案，主光源从斜上方打亮徽标正面突出立体起伏，辅助光源补全暗部细节避免死黑，轮廓光勾勒菱形外框与龙形边缘，强化造型的剪影辨识度。结构设计上，徽标整体为薄型立体结构，背部预留平整安装面，可适配徽章制作、桌面摆件、装饰贴片等多种使用场景，建模过程中反复校验曲面的连续性，确保G1连续的曲面过渡无明显折痕，所有曲面片之间的拼接公差控制在0.01mm以内，保证模型导出后可直接用于3D打印、数控雕刻等后续加工环节。设计过程中始终围绕原作徽标的视觉特征做立体转化，没有随意增减造型元素，在还原平面标识辨识度的基础上，通过合理的厚度设置与曲面起伏，让平面符号具备真实的立体触感与光影表现，龙身的卷曲纹理、龙翼的分叉结构、尾部的尖刺造型都通过曲面的凹凸变化实现，没有额外添加冗余装饰，最大程度保留天际徽标的标志性视觉记忆点。
