车床尾座装配结构三维设计

车床尾座是金属切削加工领域中车床设备的核心配套功能部件，主要应用于普通卧式车床、木工车床的长轴类工件装夹加工场景，也可搭配铣床转盘使用，为被加工工件的纵向回转轴提供稳定的轴向支撑，避免细长轴类工件在高速旋转切削过程中因悬臂过长产生弯曲振颤，防止工件因挠曲变形出现加工精度超差、表面切削纹路不均甚至工件被切削力打飞的安全隐患。除基础的顶尖支撑功能外，该尾座还可换装钻头、铰孔刀具，完成轴类工件端面的中心孔钻削、内孔铰制等加工工序，这类加工场景下工件随主轴旋转，刀具安装在尾座套筒内保持静止，仅沿轴向做进给运动，可保证孔位与工件回转轴线的同轴度要求。

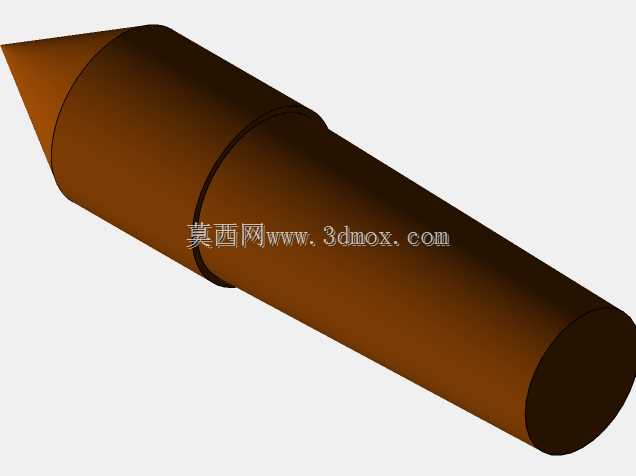

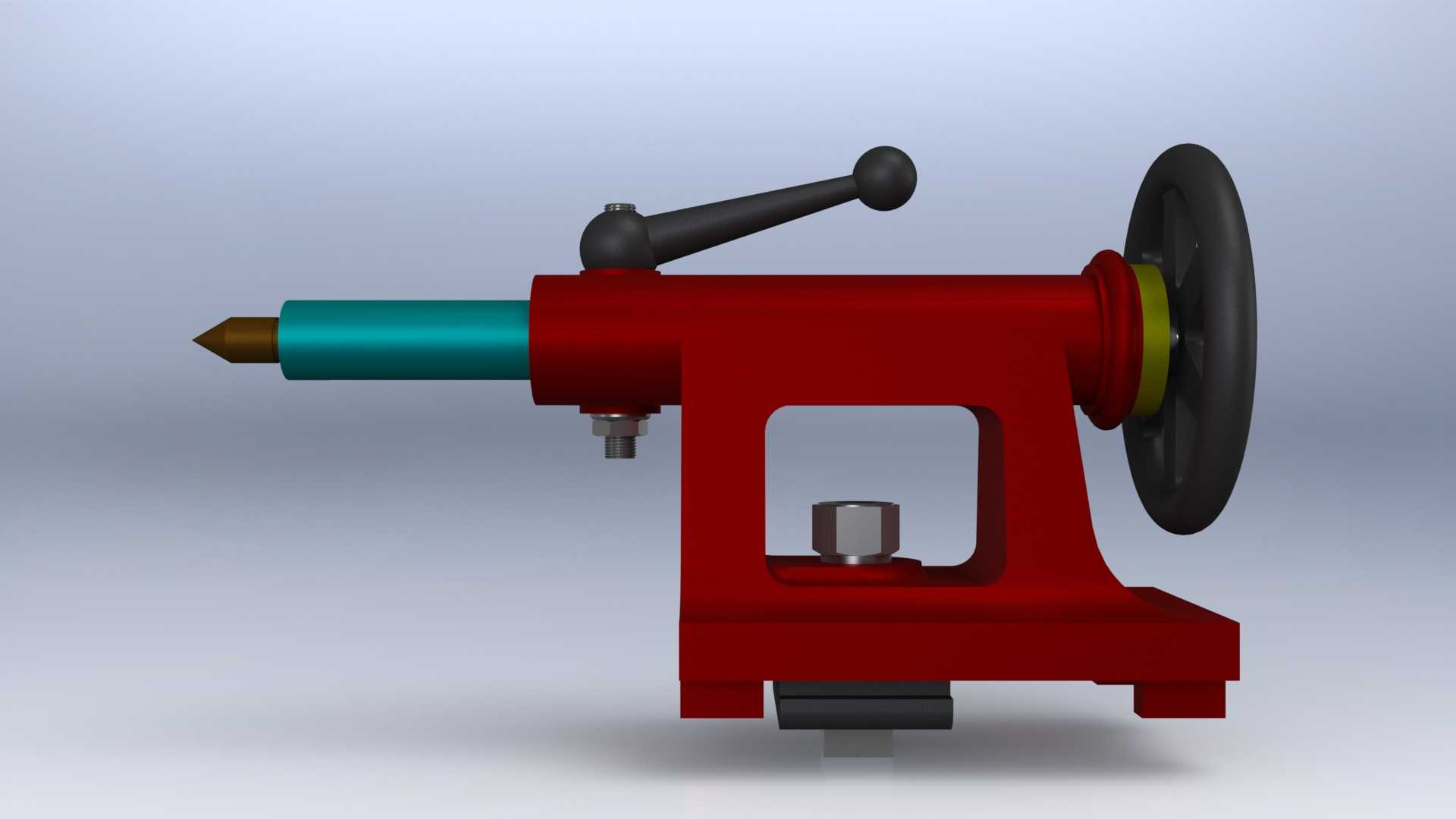

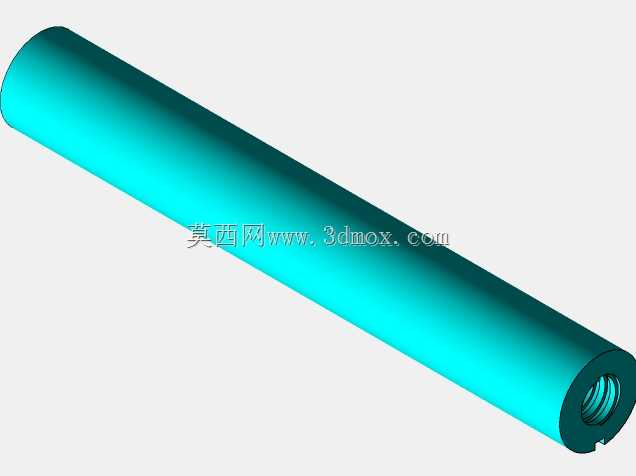

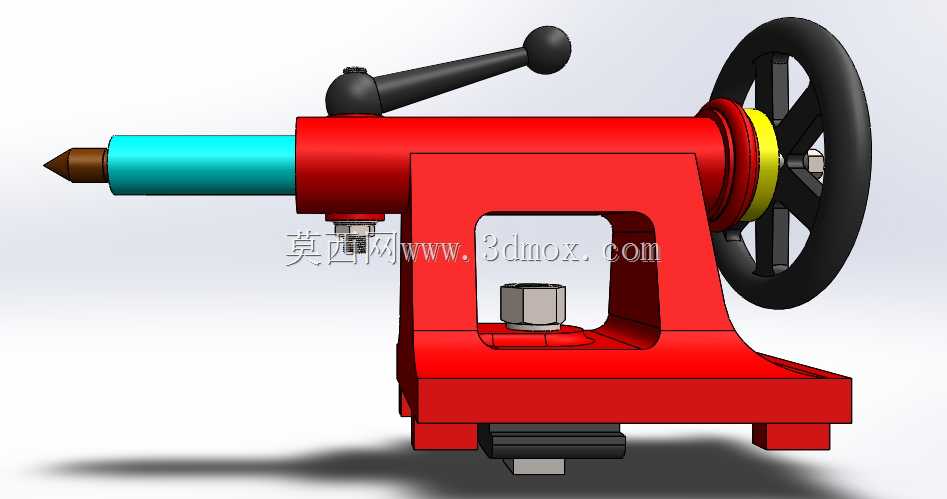

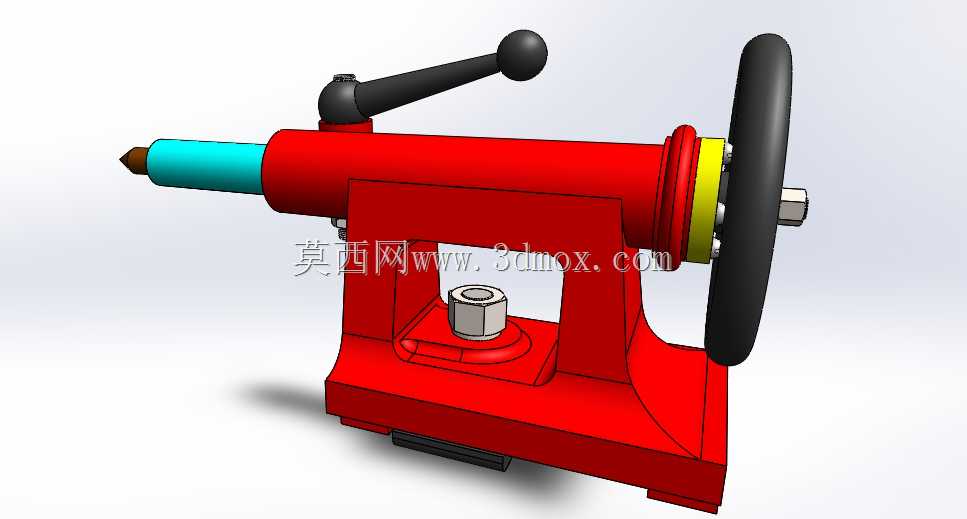

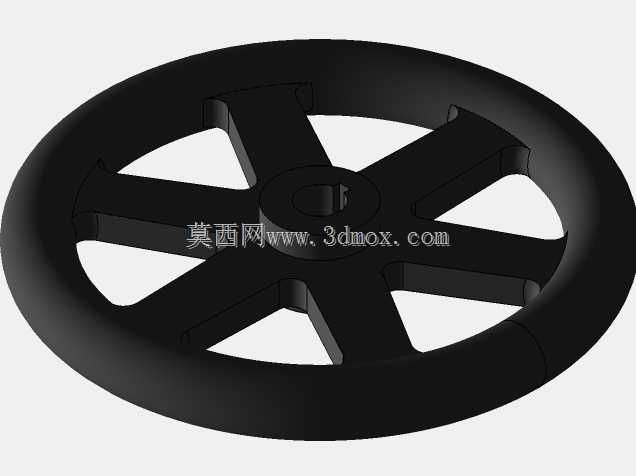

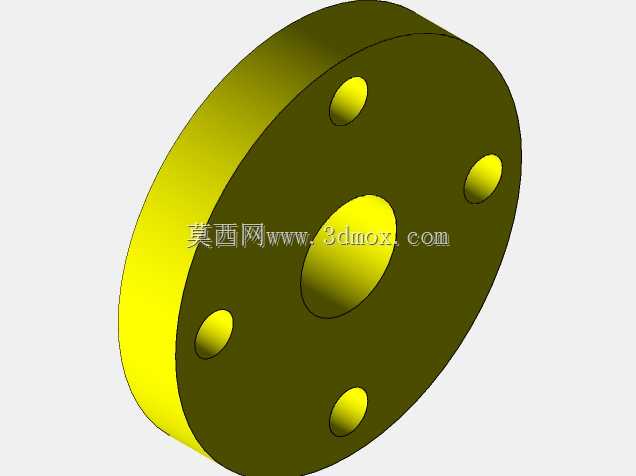

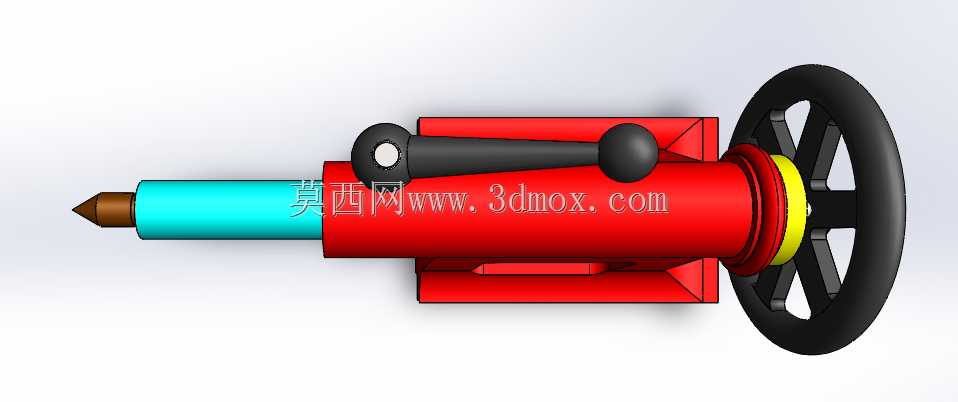

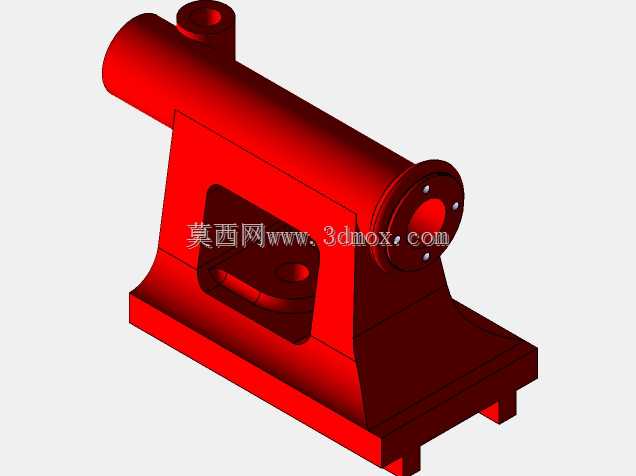

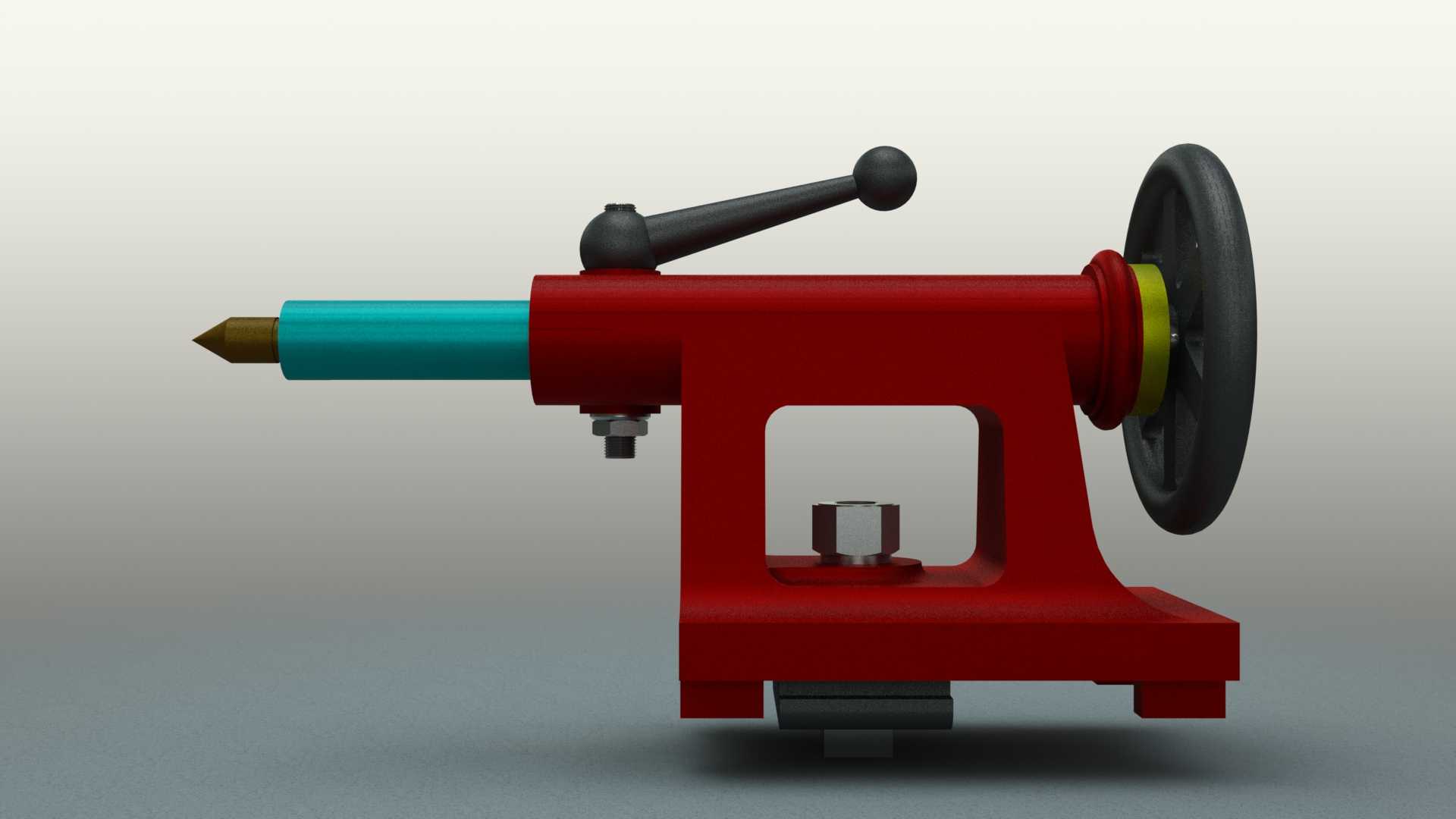

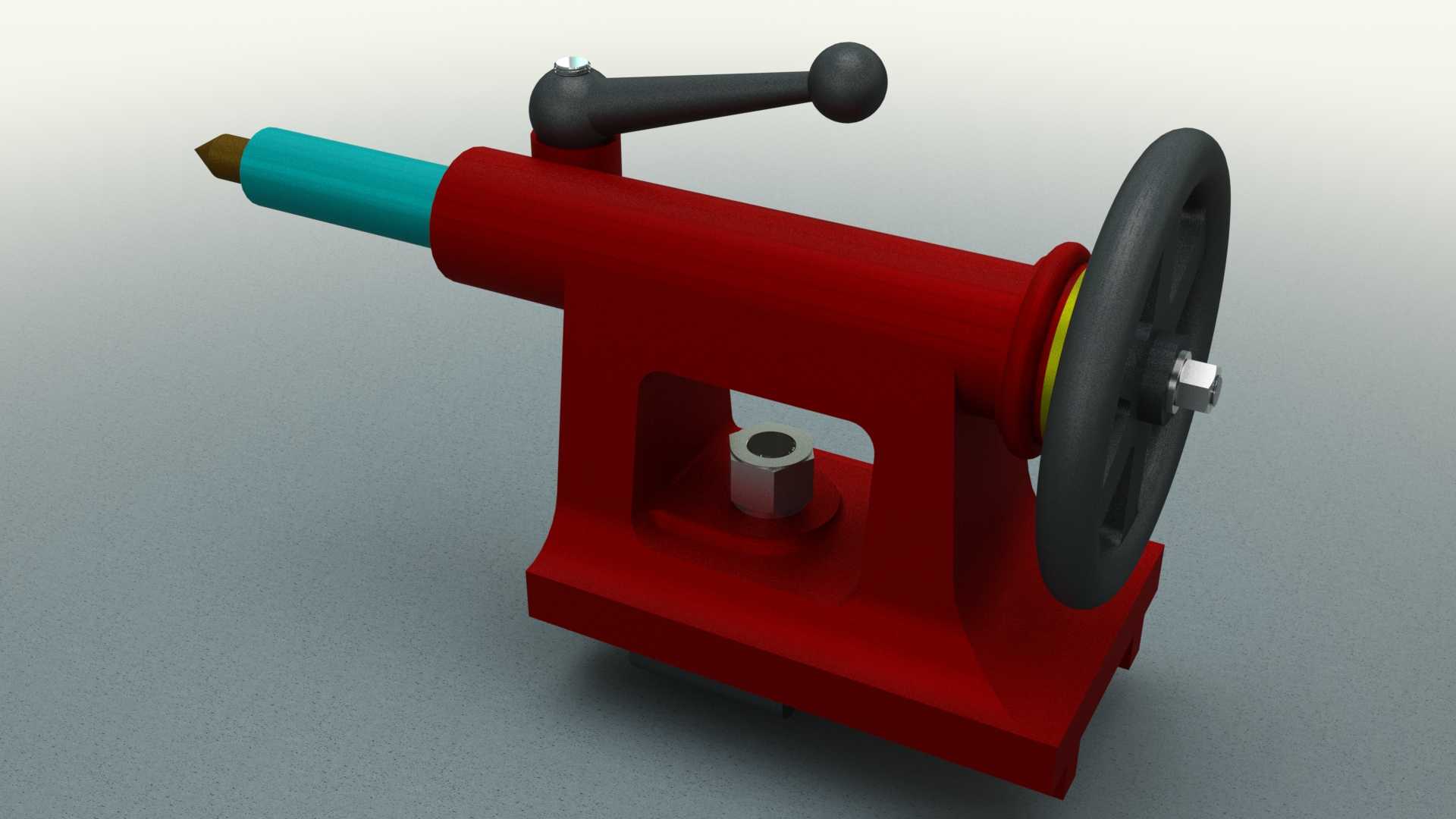

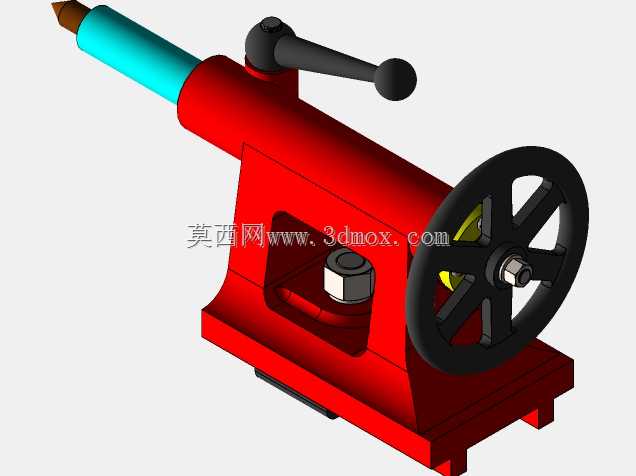

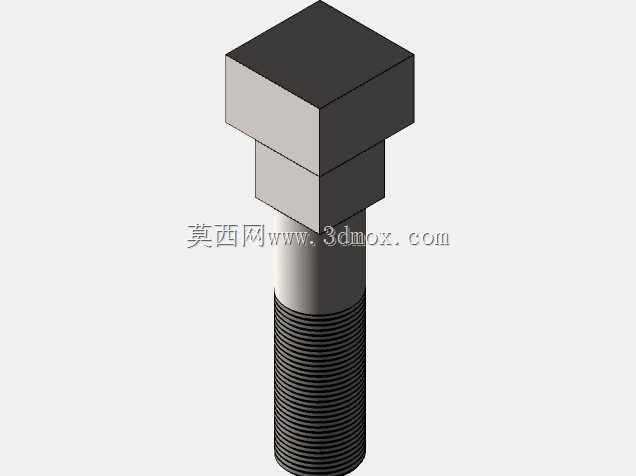

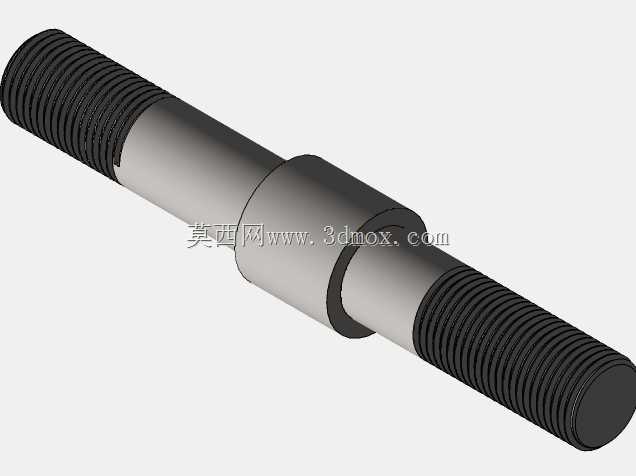

从功能结构设计来看，该尾座采用卧式悬臂支撑布局，主体为一体式铸造的箱式支座结构，底部设置与车床床身导轨匹配的安装定位基面，通过底部的锁紧螺母组件可将尾座整体固定在床身导轨的任意轴向位置，适配不同长度规格的工件装夹需求。前端的套筒组件内置莫氏锥孔，可安装固定顶尖、回转顶尖或者钻削刀具，套筒外圆与主体支座的内孔采用精密间隙配合，保证轴向移动的顺畅度与同轴度；侧面设置锁紧手柄，可在套筒调整到目标伸出位置后将其锁死，避免加工过程中套筒受轴向切削力移位。尾部设置手轮传动机构，通过手轮旋转带动内部丝杆副传动，驱动套筒沿轴向平稳进给，手轮与支座之间设置黄色的刻度标识环，可直观读取套筒的进给位移量，方便操作人员控制钻削、顶紧的行程。

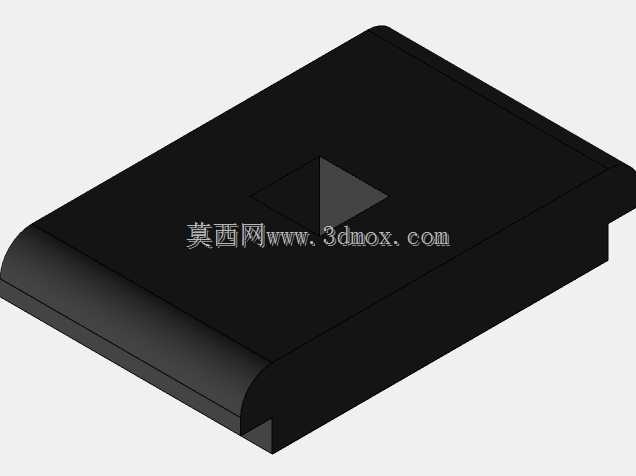

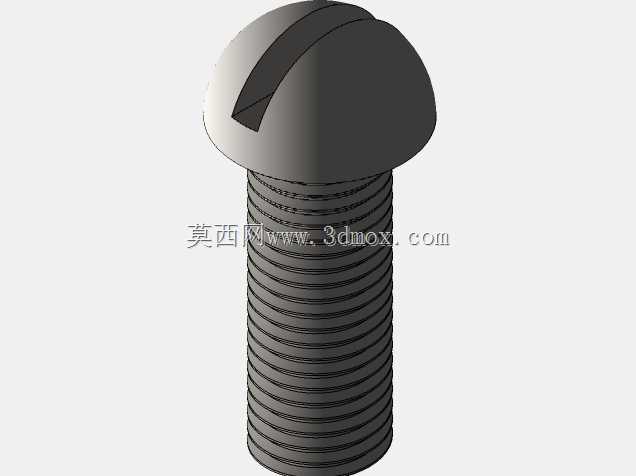

在安装边界设计上，尾座底部的安装基面宽度、导轨卡槽尺寸完全匹配对应型号车床的床身导轨规格，整体高度与主轴中心高保持一致，保证顶尖轴线与主轴回转轴线完全重合，避免工件装夹后出现歪斜；锁紧螺栓的位置预留了足够的操作空间，方便操作人员在机床侧面完成锁紧固定操作，不会与床身其他部件产生运动干涉。整体结构设计兼顾了刚性与操作便利性，铸件主体的厚重结构可有效吸收切削过程中的振动，外露操作件的布局符合机床操作人员的常规操作习惯，可有效降低长时间操作的疲劳感。
