带显示屏与散热位的钣金设备外壳结构

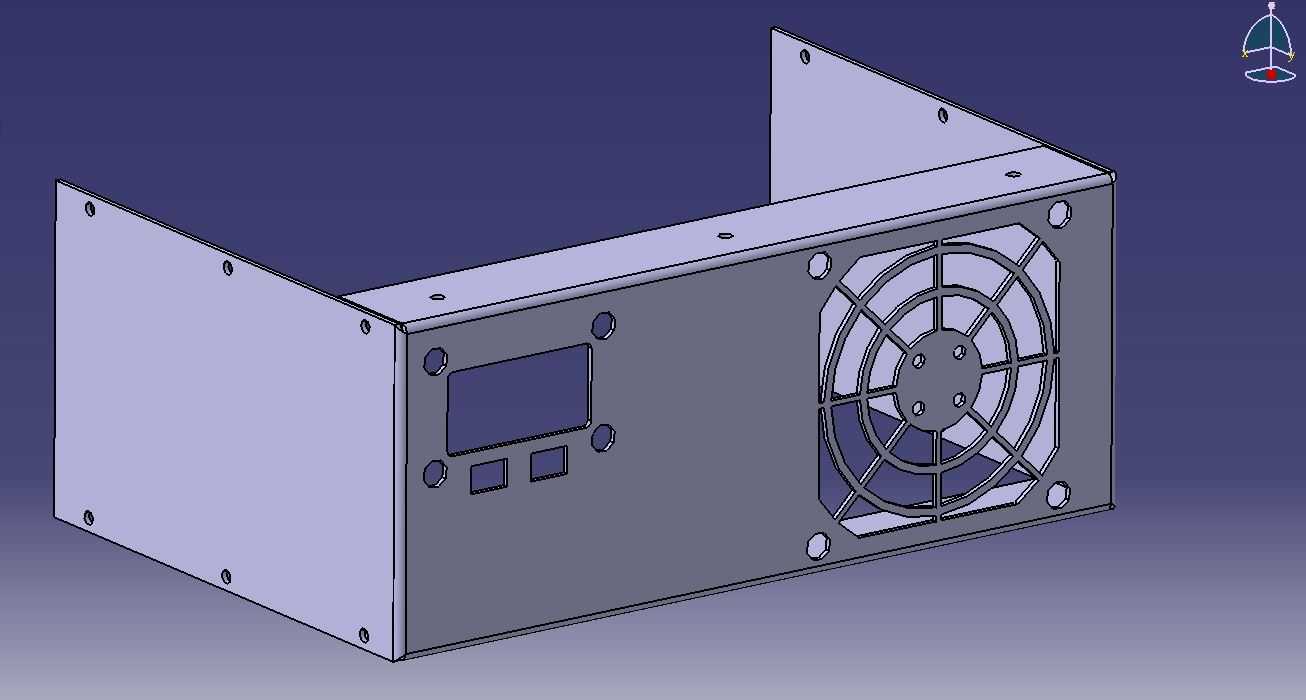

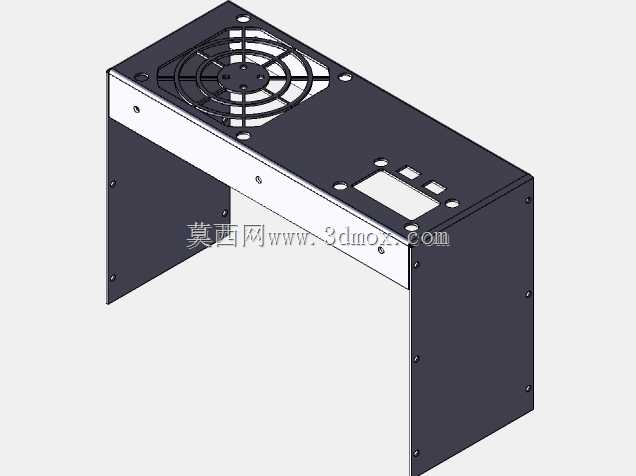

这款钣金壳体是工业电控类设备的专用防护承载结构，主要应用在小型嵌入式工控装置、桌面型控制终端、小型电源转换模块这类需要内置电子元器件的场景中，承担元器件防护、结构支撑、人机交互界面承载、散热导流的多重作用。在实际工业现场使用时，这类壳体可以直接嵌入设备机架的预留安装位，也可作为独立桌面设备的外框使用，能够隔绝车间内的粉尘、切削液飞溅对内部电路板、接线端子的侵蚀，同时规整的外形也能避免内部线路外露带来的安全隐患。从功能特性来看，壳体正面预留了矩形显示屏安装位，下方搭配两个小型按键开孔，可直接嵌入数码显示屏与操作按键，无需额外对面板进行二次加工，操作人员可直接通过外露的显示屏读取设备运行参数，通过下方按键完成参数调整、功能切换的操作；正面右侧的大尺寸圆形开孔为散热风扇安装位，开孔处一体成型了风扇防护格栅，既可以固定标准尺寸的轴流散热风扇，将内部元器件工作产生的热量快速导出壳体外部，避免高温堆积导致电子元件性能衰减，又能通过格栅阻挡外部杂物触碰高速转动的风扇扇叶，提升使用安全性。壳体的多个折边面上都预留了规则排布的圆形安装孔，既可以通过这些孔位完成上下盖板、侧封板的螺丝固定，实现壳体的快速组装拆卸，方便后期内部元器件的检修更换，也能通过这些孔位将整个壳体固定在设备机架、安装支架上，适配不同的安装场景。在设计思路上，整体采用等厚薄钢板折弯成型的工艺路线，所有折边都做了适配板材厚度的折弯让位，避免折弯过程中出现板材撕裂、角度偏差的问题，相邻板材的拼接处采用贴合折边设计，拼接后缝隙均匀，既能够提升壳体的整体结构强度，减少受力后的形变，也能提升壳体的密封防护性能；所有开孔位置都做了向内的翻边处理，既可以提升开孔处的结构强度，避免板材边缘划手，也能为显示屏、风扇这类外接部件提供安装定位面，降低部件安装的对位难度。在安装边界上，壳体整体为规则的长方体敞口结构，折边宽度统一，安装时预留的侧边间隙不小于3毫米即可完成对位安装，风扇安装位适配常规80毫米规格的轴流风扇，显示屏开孔可适配1.8英寸以下的小型数码显示屏，所有安装孔的孔位间距都符合通用五金配件的安装尺寸规范，可直接搭配标准规格的螺丝完成组装，无需额外定制非标紧固件，能够有效降低生产组装的综合成本。
