3D打印机用白色夹装式灯丝导向导管

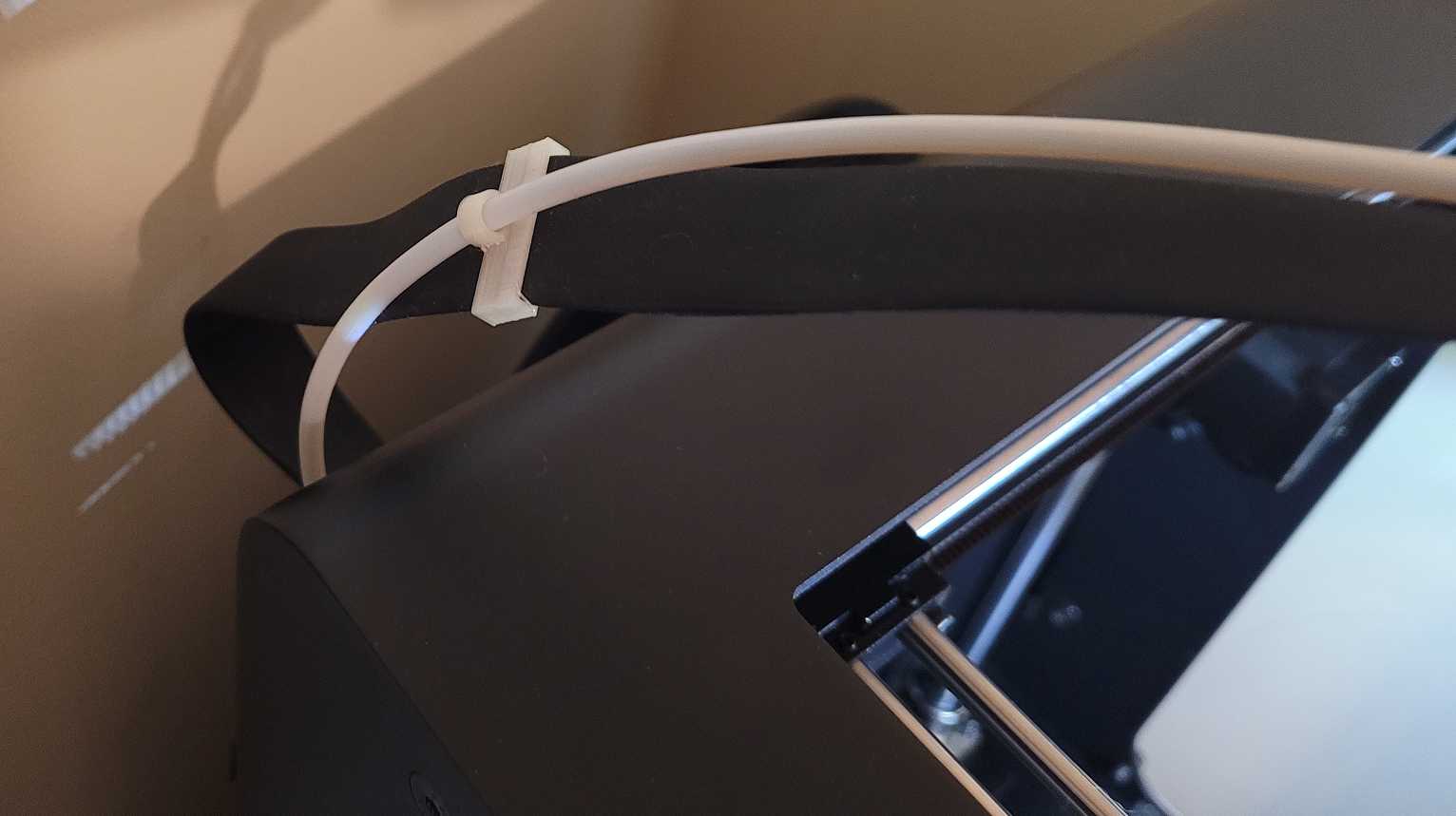

这款夹装式灯丝导向导管，是面向消费级FDM熔融沉积成型3D打印设备设计的进料辅助零部件，主要适配采用开放式进料路径的桌面级机型，解决打印过程中丝料偏移、进料阻力波动、色带抖动的常见问题，尤其适配进料端距离挤出机较远、丝料悬空段较长的设备结构。在实际打印作业场景中，尤其是长时间连续打印、使用柔性耗材或者更换不同颜色丝料的工况下，丝料如果缺乏稳定的导向约束，很容易在进料过程中出现弯折、跑偏，轻则造成进料不畅引发打印断料、层厚不均，重则导致挤出头堵头、打印件报废，这款导向件正是针对这类痛点完成的结构设计。

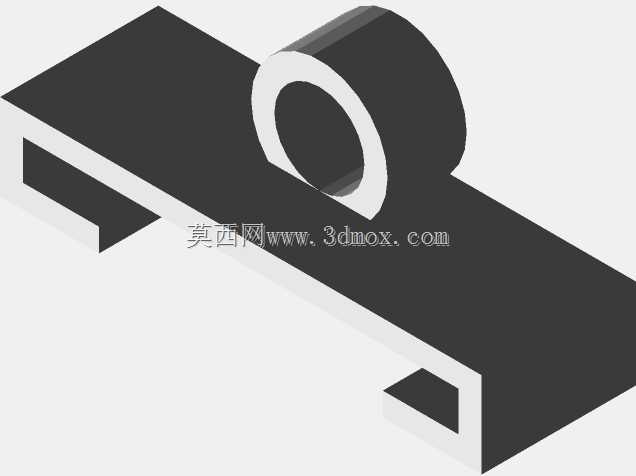

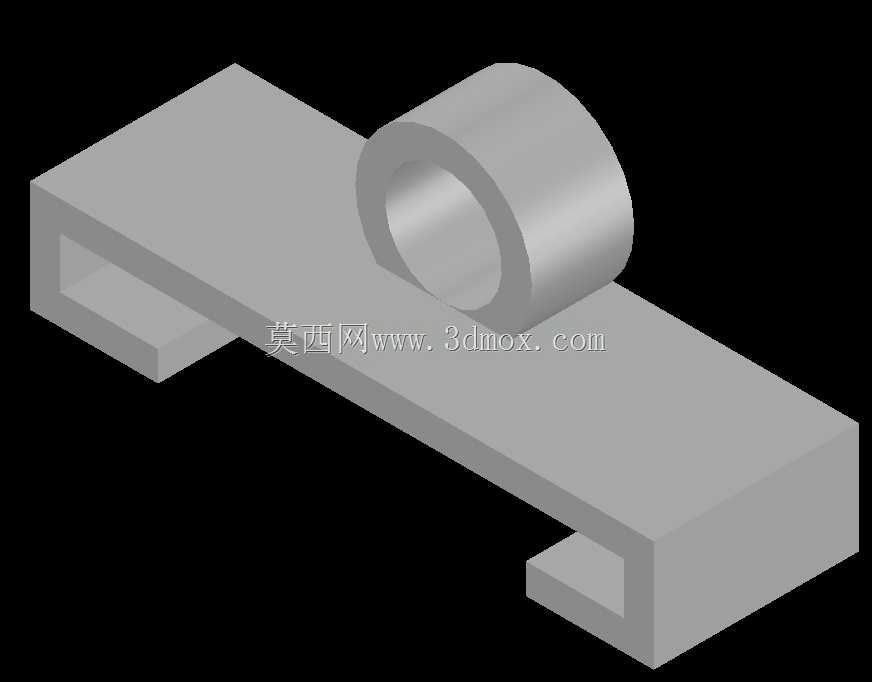

从功能特性来看，该部件采用一体化的夹装基座加导向套筒的组合结构，基座部分为单侧开口的C型卡槽结构，卡槽的内槽尺寸经过精准匹配，能够直接卡接在3D打印机型材框架的预设安装边上，不需要额外打孔或者加装螺丝固定，安装时只需要对准安装位按压卡入即可完成固定，拆卸调整位置也十分便捷，不会对设备原有框架造成损伤。基座上方集成的空心圆柱导向套筒，内孔直径匹配常规1.75mm规格3D打印丝料的通行需求，套筒内壁做了顺滑过渡处理，不会刮伤丝料表面，能够让丝料以恒定的角度顺畅进入挤出机进料口，有效减少丝料进料过程中的摩擦阻力，避免丝料在悬空段出现打卷、弯折的情况，大幅降低进料卡顿的概率，减少打印过程中意外停车的故障发生率。

从设计思路层面，这款部件充分考虑了桌面级3D打印机用户的改装便捷性需求，整体采用极简的一体化结构，没有多余的冗余设计，既保证了结构强度，又不会增加过多的设备负重。夹装结构的设计充分利用了现有设备的型材安装边界，不需要用户对设备进行额外改造，适配性更强。导向套筒的位置经过反复调校，与挤出机进料口保持同轴对齐的角度，能够让丝料以最顺畅的角度进入挤出机构，最大程度降低进料阻力，同时套筒的长度经过合理设计，既能够覆盖丝料的悬空晃动区间，又不会因为过长造成丝料穿引不便。

在安装边界上，该部件的C型卡槽开口尺寸匹配常用的2020铝型材边框宽度，卡接后整体突出型材表面的高度控制在合理范围内，不会和打印平台的运动路径、X轴Y轴的传动结构产生运动干涉，不管是安装在打印机框架的左侧还是右侧，都能够根据进料方向灵活调整位置，适配不同走线布局的机型。部件整体采用纯白色的硬质耐磨材质加工，表面光滑无毛刺，长期使用不会因为丝料的反复摩擦产生过多磨屑污染丝料，能够稳定维持导向功能，有效提升打印过程的进料稳定性，尤其适合长时间连续打印的作业需求，能够帮助用户减少打印故障，提升打印成品的合格率。
