3D打印机送丝导向固定导管夹结构

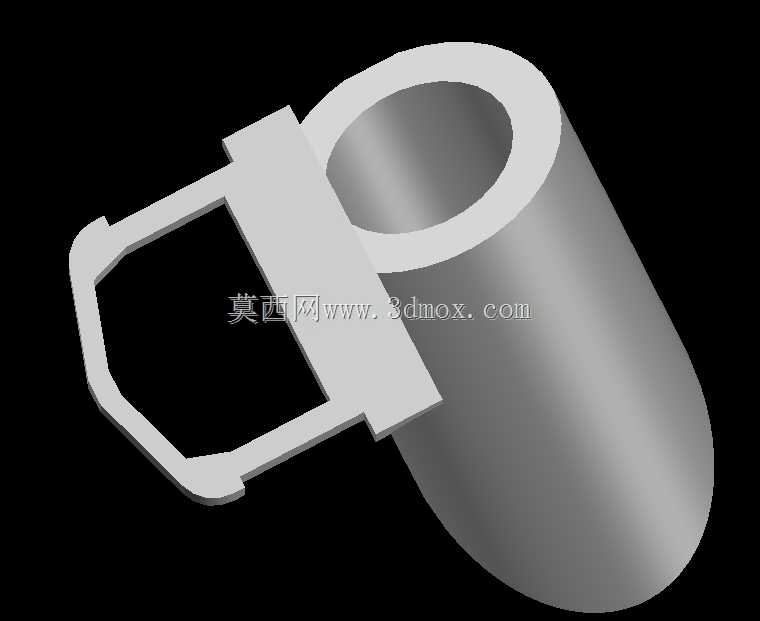

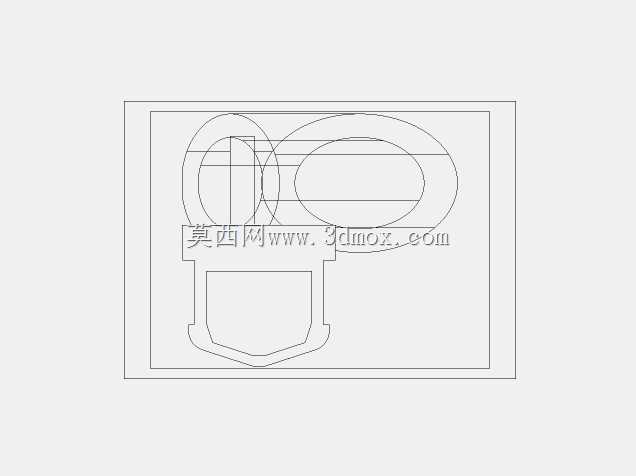

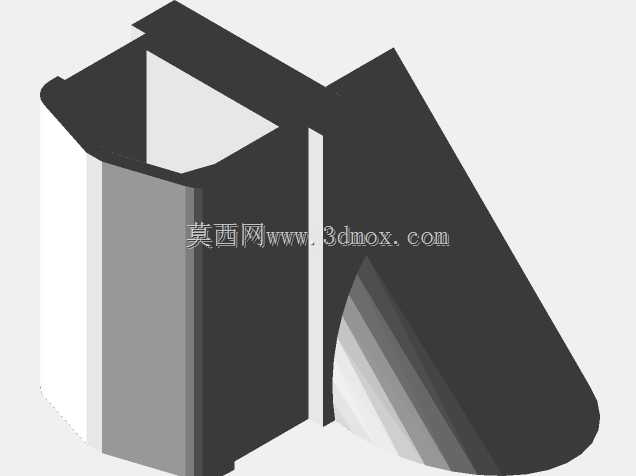

这款导管夹结构主要应用于桌面级FDM熔融沉积型3D打印设备的送丝路径优化场景，针对MonoPrice MK11、万豪D6这类常见的近端/远端挤出机型设计，核心作用是固定送丝路径上的白色PTFE导管，解决打印过程中送丝管移位、晃动导致的耗材进给阻力波动、送丝卡顿、出料不均等常见问题，保障耗材能够稳定顺畅地输送至挤出机构，提升打印过程的送丝一致性，减少断料、堵头、层纹不均等打印缺陷。从功能特性来看，该结构采用一体化夹装设计，主体分为环形导管固定座与卡扣式安装挂耳两个功能区域：环形固定座的内径适配4mm外径的标准送丝导管，能够紧密包裹导管外壁，避免导管在送丝过程中出现轴向窜动或径向偏移；挂耳部分采用带开口的框型卡扣结构，无需额外螺丝紧固件，即可直接卡装在打印机左侧后侧的型材框架或安装位上，安装拆卸便捷，卡扣的内侧做了微小的倾角导向设计，卡装时能够顺着安装边滑入到位，卡紧后不会因为设备运行的轻微震动出现松脱。设计思路上，该结构充分考虑了3D打印耗材送丝的路径走向需求，安装后导管固定座的轴线向靠近热端灯丝进料口的底部方向倾斜，让送丝导管的出口端能够精准对准挤出机构的进料孔，缩短耗材从导管出口到挤出齿轮的无支撑段长度，避免柔性耗材在这段区域出现弯折、打结的问题，让耗材进给的阻力始终保持在稳定区间，无论是打印PLA这类刚性耗材还是TPU这类柔性耗材，都能保证送丝的平稳性。外形尺寸与安装边界方面，环形固定座的轴向长度能够完全包裹导管的插入段，保证导管插入后不会出现翘边，挂耳的开口尺寸适配对应机型的安装边厚度，整体结构的外轮廓没有尖锐凸起，安装后不会与打印机的X轴、Z轴运动部件产生运动干涉，整体占用空间极小，不会影响打印平台的最大成型行程，安装后导管的走向完全贴合设备框架布局，不会出现多余的管线弯折，能够长期维持稳定的送丝导向效果，有效降低打印过程中因为送丝路径问题导致的打印失败概率，提升长时间连续打印的可靠性。
