电子枪用第二灯丝定位固定构件

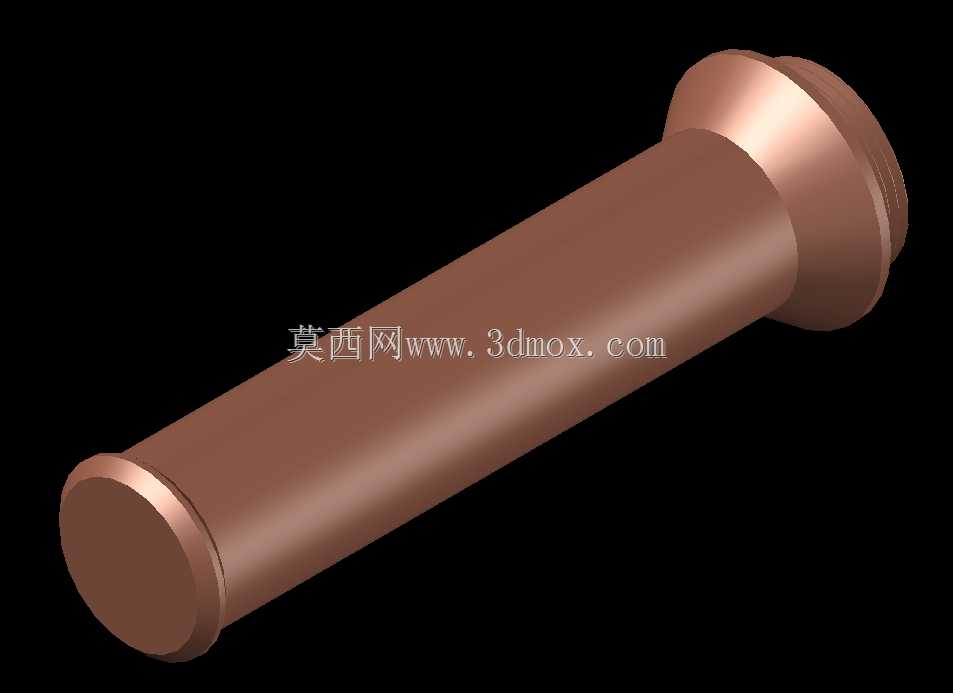

该构件主要应用于真空电子器件、电子束加工设备的电子枪模组内部，是灯丝组件的核心定位支撑零件，承担着固定第二灯丝位置、隔绝灯丝与周边构件导通、保障灯丝发热区间与电子引出端同轴度的关键作用，在电子束焊机、真空镀膜设备、大功率微波发射管这类需要稳定热电子发射源的工业场景中，这类固定构件的精度直接决定了电子束流的稳定性与设备的连续工作寿命。从实际使用需求来看，灯丝在通电工作时会达到上千摄氏度的高温，同时会伴随一定的热胀冷缩形变，因此该固定构件需要在高温环境下保持足够的结构强度与尺寸稳定性，既要牢牢夹持灯丝的端部避免其受振动或热形变偏移预设位置，又要保证自身与灯丝接触区域不会出现过度的热传导导致周边不耐热构件温升超标，同时还要避免构件本身在高温下释放气体破坏真空腔室的真空度。从设计思路层面，该构件采用了一体式长轴加端帽的结构形式，长轴主体为等直径圆柱结构，能够顺畅穿入电子枪模组的绝缘安装孔位，两端的凸缘结构分别承担不同的功能：一端的大直径端帽作为轴向定位的限位面，抵靠在安装基座的端面上实现轴向位置的精准定位，避免构件整体向灯丝发热区窜动；另一端的小直径凸缘用于卡接灯丝的连接端，通过过盈配合的方式夹紧灯丝引线，既保证电接触的可靠性，又能限制灯丝的径向摆动量。在安装边界设计上，长轴主体的外径与安装基座的通孔采用小间隙配合，既保证装配时能够顺利穿入，又能将径向晃动量控制在0.02mm以内，保障灯丝与后续栅极、阳极的同轴度要求；整体长度尺寸经过精准核算，在保证两端凸缘能够分别抵靠定位面和夹持灯丝的前提下，尽可能缩减轴向占用空间，适配电子枪内部紧凑的排布需求，避免与周边的绝缘瓷件、引线构件发生空间干涉。构件表面采用光滑的圆角过渡设计，没有尖锐的棱角结构，一方面能够避免高压工作环境下出现尖端放电的问题，另一方面也能减少高温下的应力集中，降低构件长期热循环下出现开裂失效的概率。
