工业生产通用承载托盘组件结构设计

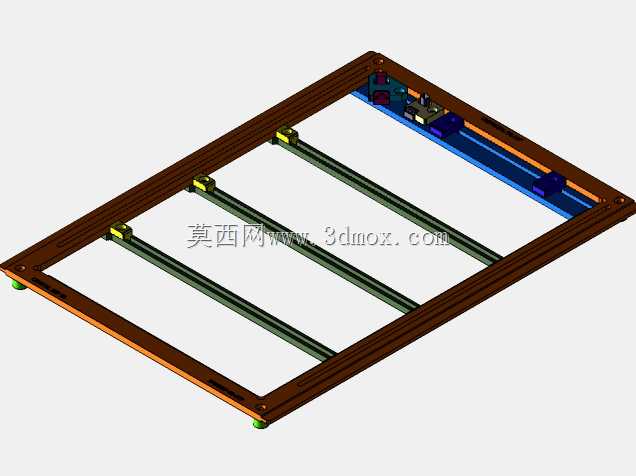

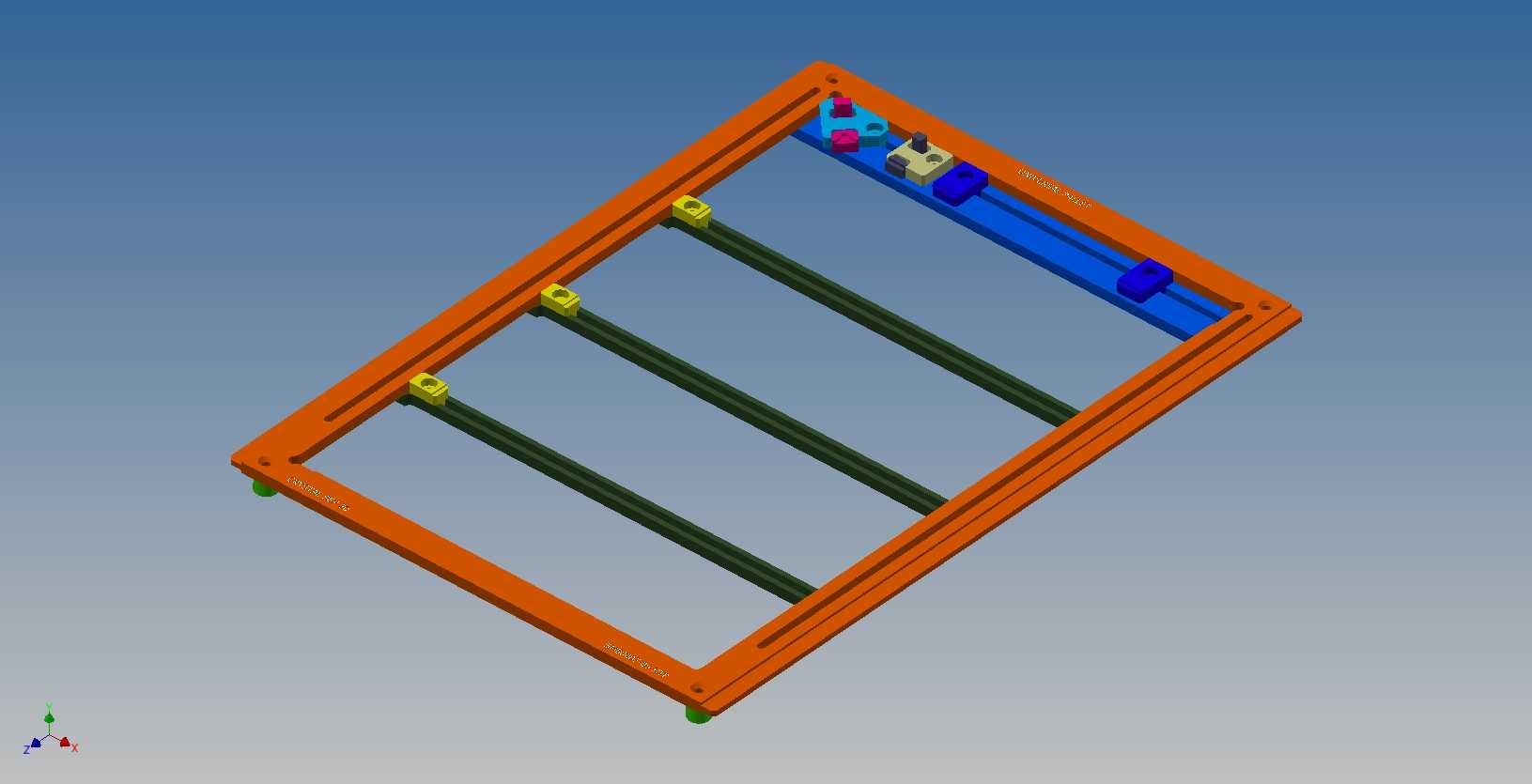

这款通用承载托盘组件，主要面向自动化生产线、智能仓储分拣、物料周转输送等工业场景设计，是衔接生产工序间物料转运、工位定位加工、自动化上下料环节的核心承载工装，可适配电子元器件组装、小型零部件加工、轻工产品包装等多类生产场景的物料承载需求，能够直接配套皮带输送机、辊筒输送线、顶升移栽机构使用，实现物料在不同工位间的平稳流转与精准停靠。从功能特性来看，该托盘采用外框加横向加强筋的框架式结构，橙色外框为高强度硬质材质，具备优异的抗冲击、耐磨损性能，可承受频繁周转过程中的碰撞与摩擦，底部设置的支撑脚垫能够保证托盘放置时的平稳性，同时避免托盘底面与输送面直接接触产生刮擦磨损；框体一侧集成的蓝色导向条，可与输送线侧边的导向机构配合，防止托盘在输送过程中出现偏移、卡滞问题；框体上配置的多组黄色定位块，可根据承载物料的外形尺寸调整安装位置，实现不同规格物料的快速装夹定位，避免物料在转运过程中出现滑移、掉落；端部设置的多组功能组件，包含定位销、缓冲块与感应触发块，既能够在加工工位实现托盘的高精度定位，满足自动化设备上下料的位置精度要求，也能配合线体传感器实现托盘位置的实时检测，保障自动化生产流程的顺畅运行。设计过程中，充分考虑了工业场景的通用性需求，整体采用模块化设计思路，所有功能配件均采用可拆式安装结构，无需改动主体框架即可通过更换定位块、调整导向条位置适配不同尺寸的承载物料，大幅降低了多品类生产场景下的工装投入成本；框架内部的三根横向加强筋，在尽可能减轻托盘整体自重的前提下，有效提升了托盘整体的结构刚性，避免长期承载重物出现框架变形问题；整体外形采用规整的矩形结构，安装边界充分适配主流输送线的宽度规格与顶升机构的行程范围，无需对现有输送线体进行改造即可直接投入使用，托盘边角均做了圆弧过渡处理，既能够减少周转过程中边角磕碰对操作人员、线体设备造成的损伤，也能避免应力集中导致的框架开裂问题，延长工装的实际使用寿命。
