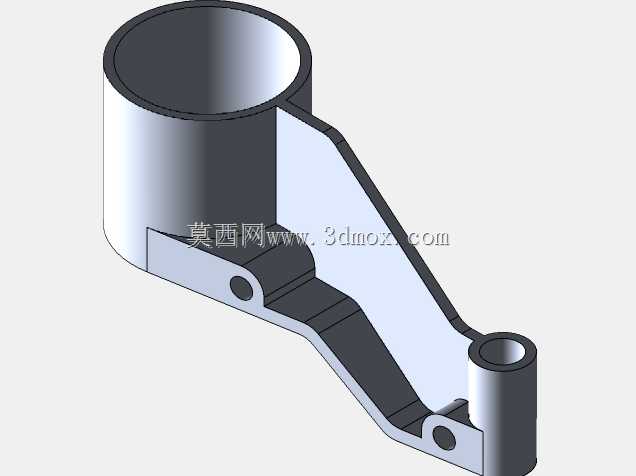

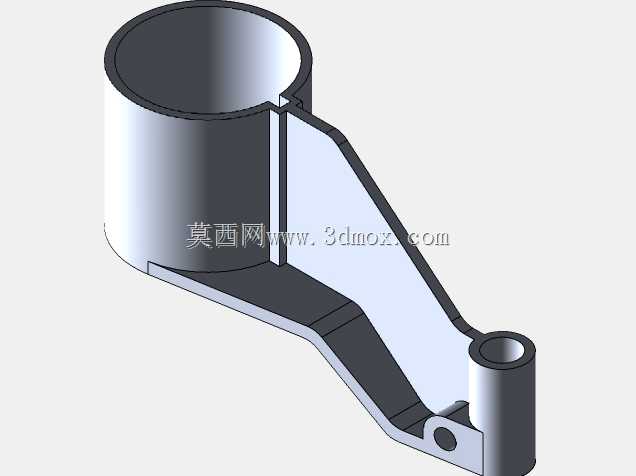

双筒连接弯折支撑臂结构件

该双筒连接弯折支撑臂是机械传动与支撑系统中常见的铰接类承载构件，主要应用于需要实现转动连接同时传递定向载荷的工业场景，常见于轻工机械的连杆传动组、自动化输送线的摆臂机构、小型设备的角度调节支撑结构中，可作为两个转动副之间的传力连接部件，承担往复摆动过程中的拉压载荷与小幅弯矩，保障联动部件的运动轨迹精度。从功能特性来看，构件两端的筒状结构为铰接安装位，大直径筒端可适配较粗的铰接销轴，用于连接固定基座端的转动支点，小直径筒端用于连接执行端的运动部件，中间的弯折臂身按照预设的运动避让路径设计，可在摆动行程内规避周边其他构件的干涉，同时臂身采用变截面过渡设计，在筒身与臂身的衔接位置做了圆弧加厚处理，避免应力集中导致的构件疲劳损坏，筒身内部为光孔设计，可直接配套铜套或滚动轴承使用，降低铰接转动时的摩擦阻力，提升构件的往复运动寿命。在设计思路上，该构件优先保障铰接位的同轴度精度，两端筒孔的轴线平行度公差控制在合理范围内，避免安装后出现卡滞、别劲的问题；臂身的弯折角度经过运动仿真校核，确保在整个摆动行程内，臂身不会与相邻的固定结构、运动结构发生碰撞，同时臂身的截面厚度按照额定载荷下的抗弯强度计算取值，在满足结构强度要求的前提下尽可能缩减壁厚，降低构件自身重量，减少运动过程中的惯性冲击。从安装边界来看，大端筒的外径、内孔直径与筒身高度决定了基座端的安装空间要求，配套销轴的直径需与内孔保持合适的间隙配合，小端筒的尺寸对应执行端的铰接安装尺寸，臂身的整体外轮廓宽度、弯折段的延伸长度决定了构件摆动时所需的空间范围，安装时需预留足够的摆动余量，同时两端筒的端面需与配套铰接座的贴合面保持平行，避免偏载导致筒孔局部磨损加剧。该构件整体采用一体化成型设计，无额外拼接结构，结构刚性充足，可适应中低速往复摆动的工况需求，在各类小型连杆传动机构中具备较强的通用性，可根据实际载荷需求调整对应壁厚与筒径尺寸，适配不同的承载场景。
