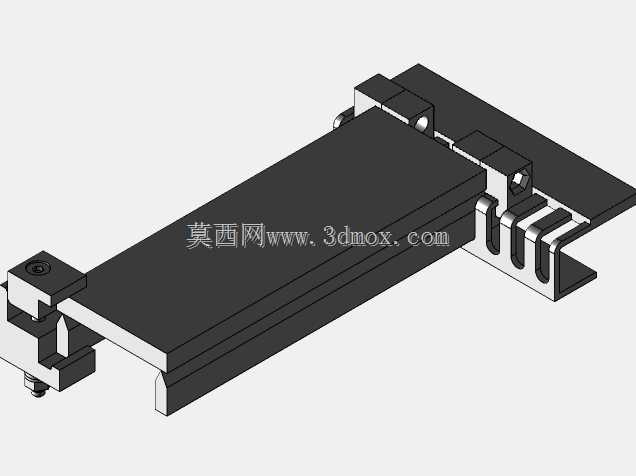

激光切割机板条床身压紧夹紧机构

该夹紧机构主要配套国内市面主流的60瓦级激光切割机床使用，这类激光切割设备普遍采用蜂窝承托台搭配下方板条支撑的床身结构，在实际板材加工作业中，待切割的薄板材料容易因为切割头高速移动带动的气流、板材自身受热翘曲出现移位、起翘问题，直接影响切割精度，甚至出现撞刀、废料卡滞的故障，这套夹紧系统就是专门针对板条支撑结构设计的压紧固定组件，用来稳定压合床面板条与待加工板材边缘，消除加工过程中的位移风险。整套机构采用模块化的条式排布设计，可沿着床身的板条安装槽灵活布置压紧点位，适配不同幅面的加工需求，每个夹紧单元采用侧装锁紧结构，通过侧向的锁紧螺钉实现夹紧力的调节与固定，不需要对原有床身做大规模改造，即可直接加装在现有设备的板条床身上，安装维护十分便捷。机构的压合端采用窄边压脚设计，压合接触宽度控制在极小范围内，尽可能减少对板材有效加工区域的遮挡，避免因为压块遮挡导致的加工死角，同时压脚与板条的接触位置做了贴合限位设计，夹紧时不会对板条造成额外的挤压变形，长期使用也不会磨损板条的支撑面。整套夹紧结构的安装边界完全匹配常规激光切割机的板条安装槽尺寸，锁紧组件突出床身表面的高度经过严格控制，不会干涉激光切割头的正常移动路径，避免出现加工碰撞问题。设计过程中针对激光加工的高温、多粉尘工况做了适配，所有活动配合位置都预留了粉尘逃逸间隙，切割产生的金属碎屑、烟尘不会卡滞夹紧调节结构，长期在车间加工环境下使用也能保持顺畅的锁紧调节性能，不需要频繁拆解清理。每个夹紧单元的夹紧力可通过锁紧螺钉单独调节，针对不同厚度、不同材质的待加工板材，可以灵活调整对应位置的压紧力度，既保证薄亚克力、薄木板这类易损材料不会被压伤变形，也能保证厚板材、金属薄板在高速切割过程中不会出现移位翘曲，有效提升激光切割的成品精度，减少因为板材固定不稳导致的废品率。
