对称排布式环形支撑线圈结构

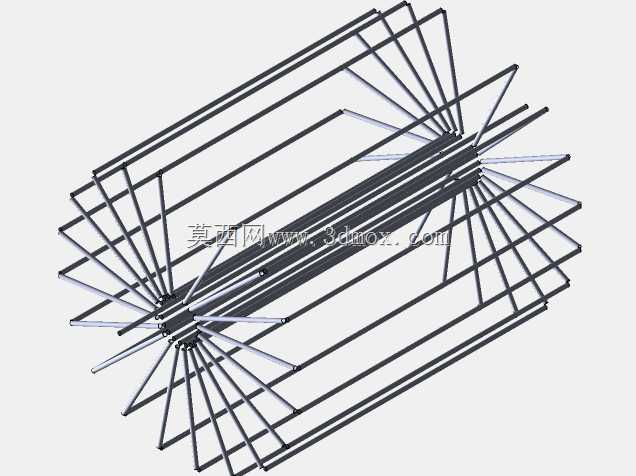

该环形线圈结构主要应用于电磁感应类设备的核心绕线承载场景，常见于大功率电感设备、特种电磁加热装置、实验室环形励磁装置以及部分工业无线供电模组当中，作为绕制漆包线的刚性支撑载体，承担固定线圈排布形态、保障绕组间距均匀、维持整体结构刚性的核心作用，避免绕线在长期使用过程中出现移位、松散、形变等问题，保障电磁参数的稳定性。从实际用途来看，这类环形支撑结构区别于普通密绕环形线圈的实心骨架，采用两端环形固定座搭配多组辐条式支撑杆的镂空设计，能够在保证整体结构强度的前提下，大幅降低骨架自身重量，同时给绕线留出充足的散热间隙，适配长时间大电流通电工况下的散热需求，避免绕组积热导致绝缘层老化加速，有效提升线圈整体的使用寿命。在功能特性上，该结构采用完全中心对称的排布方式，两端的环形端座同轴度精度较高，所有辐条支撑杆沿端座圆周方向均匀分布，每根支撑杆的长度、安装角度完全一致，能够让绕制完成后的线圈每一段绕组到中心轴线的距离保持均等，保障通电后产生的磁场沿圆周方向均匀分布，不会出现局部磁场强度偏差的问题，满足对磁场均匀度有较高要求的设备使用需求。从设计思路来看，该结构优先考虑了绕线作业的便利性，辐条之间预留了足够的走线间隙，无论是手工绕线还是设备自动绕线，都能够顺畅地将线材排布在支撑杆外侧，同时支撑杆采用光滑的圆柱外形，没有尖锐棱角，不会在绕线过程中划伤漆包线的绝缘层，避免出现匝间短路的隐患；两端的环形端座设置有绕线限位结构，能够限制绕组的轴向位移，让所有线圈都被约束在固定的轴向长度范围内，不会出现向两端滑脱的问题。在外形尺寸与安装边界上，该结构整体为长圆柱形态，两端环形端座的外径即为整个线圈组件的最大外轮廓尺寸，中心预留的贯通空腔可用于穿设铁芯或者安装固定拉杆，适配不同设备的内部安装空间，安装时可通过两端端座上预留的固定点位与设备基座连接，不需要额外增设复杂的固定结构，整体安装便捷性较强，同时镂空结构也能有效降低高频工况下的骨架涡流损耗，提升电磁转换效率。
