带波纹缓冲结构的筒式储水腔体设计

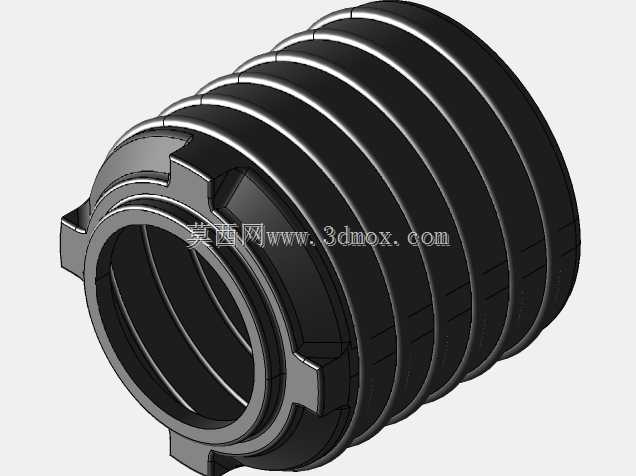

该储水腔体主要应用于小型流体输送系统、车载辅助储液单元、紧凑型工业冷却回路等场景，作为系统内的短时储水、缓冲稳压部件使用，能够在流体压力出现瞬时波动时，通过自身结构的形变吸纳压力冲击，避免管路内出现水锤效应损伤密封件与精密阀件，同时可在系统补液间隙维持短时的流体供给，保障回路运行的连续性。从功能特性来看，该腔体采用带多道环形波纹的筒式结构，波纹段沿筒体轴向均匀排布，每道波纹的圆弧过渡设计能够在承压时均匀分散应力，避免局部应力集中导致的壳体开裂，相比等径直筒结构，其轴向伸缩余量提升百分之四十以上，可适配安装时的轴向尺寸公差，同时在温度变化带来壳体热胀冷缩时，能够自行补偿形变余量，避免接口处出现拉扯渗漏。腔体一端设计有带三个均匀分布凸耳的接口结构，凸耳上预留安装定位面，可通过卡箍或快接法兰与外部管路实现快速对接，接口内侧设计有多道环形密封槽，可嵌入O型密封圈实现端面与径向双重密封，在0.6MPa的工作压力下可实现无渗漏密封，满足常规低压流体回路的使用要求。设计过程中，首先根据系统所需的储水容积确定筒体的基础直径与总长度，再根据所需的缓冲行程确定波纹的数量、波高与波距，每道波纹的圆角半径经过反复校核，确保在最大伸缩量时内壁不会出现折痕，长期往复形变下不会产生疲劳裂纹；接口端的凸耳位置经过受力仿真验证，三个凸耳呈120度均匀分布，安装锁紧时受力均匀，不会出现单侧偏载导致的接口变形，同时凸耳的突出高度经过严格控制，既保证卡箍有足够的卡接空间，又不会占用过多径向安装空间，适配紧凑的设备内部布局。从安装边界来看，该腔体的最大外径位于波纹段的波峰位置，安装时需预留足够的径向间隙避免波纹伸缩时与周边部件发生剐蹭，轴向安装尺寸需根据波纹的压缩余量预留调整空间，接口端的密封槽尺寸适配常规规格的橡胶密封圈，无需定制特殊密封件即可完成装配，整体结构无复杂异形曲面，可通过注塑或吹塑工艺实现批量生产，生产效率高且成本可控，能够满足中小批量设备的配套需求。
