工业常用LM系列标准直线导轨结构

　　建模过程中优先还原了导轨的截面基准特征，不同规格的导轨滚道位置、安装孔位间距、端面倒角尺寸均严格对应通用安装规范，比如hgw15cc、hgh20ha等常用规格的安装孔中心距、导轨宽度、高度参数均匹配行业通用的安装边界，设计人员在做设备布局时，可以直接调用模型完成安装位的干涉检查，不需要反复核对样本参数调整安装孔位。从结构特性上看，这类标准导轨采用滚道与滑块钢球循环接触的结构，运动过程中钢球沿导轨滚道循环滚动，将滑动摩擦转化为滚动摩擦，驱动负载运动所需的牵引力更小，低速运行时不会出现爬行现象，能满足精密检测、精密加工场景下的微米级进给要求。在自动化生产线、精密机床、半导体搬运设备、非标工装夹具的结构搭建环节，直线导轨是承担直线运动导向、承载负载的核心基础部件，本次建模覆盖的LM系列标准导轨，是目前工业场景中应用覆盖面极广的通用导向元件，适配从轻型检测设备到重型切削机床的多类载荷工况。从实际选型落地的角度看，这类导轨的核心作用是为运动部件提供高精度的直线运动轨迹，同时承受运动过程中的垂直载荷、倾覆力矩与侧向载荷，相比自制的导向滑槽结构，标准导轨的摩擦系数更低，运动平稳性更强，长期运行的精度保持性更优，能大幅降低设备的后期维护成本。

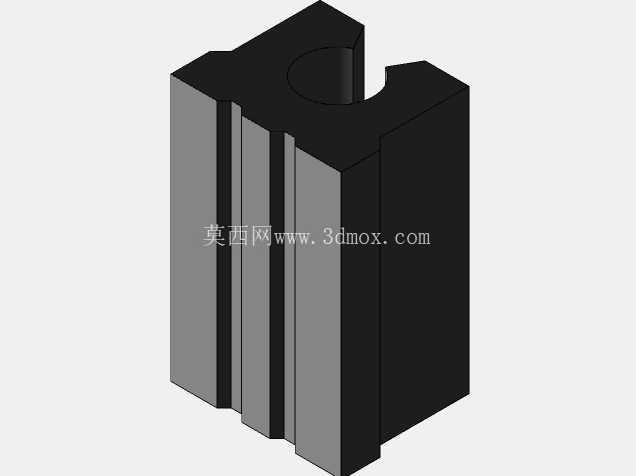

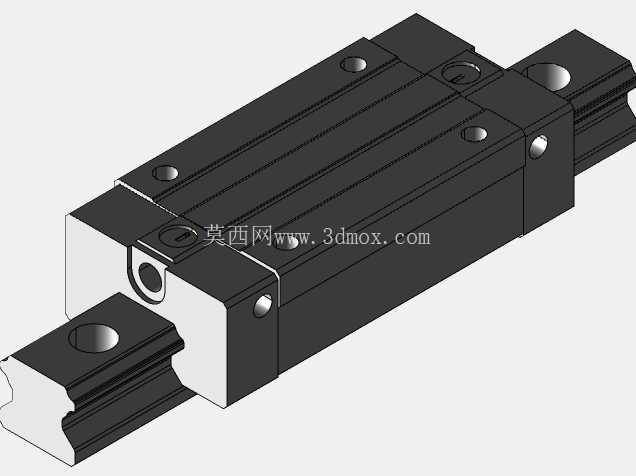

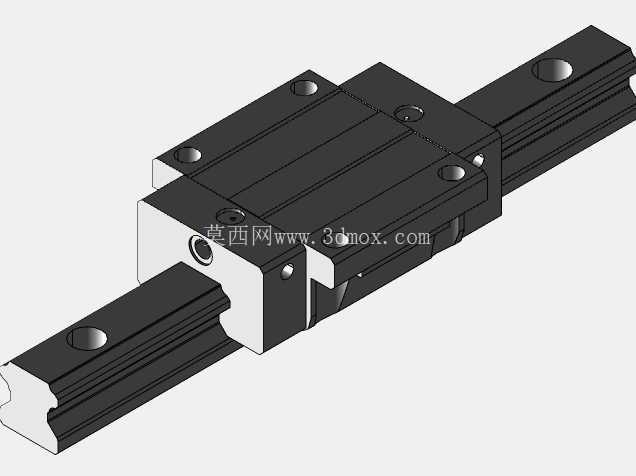

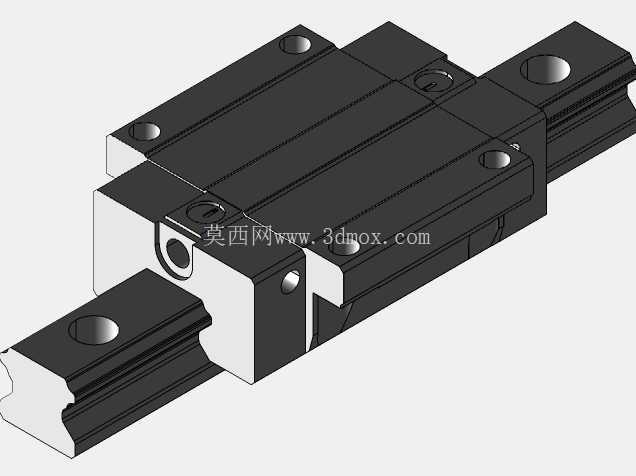

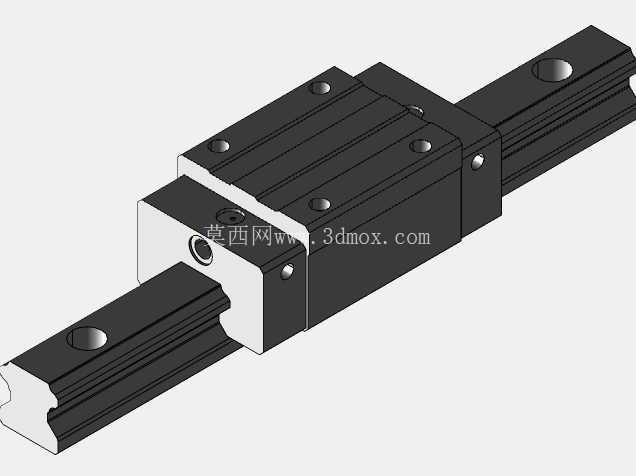

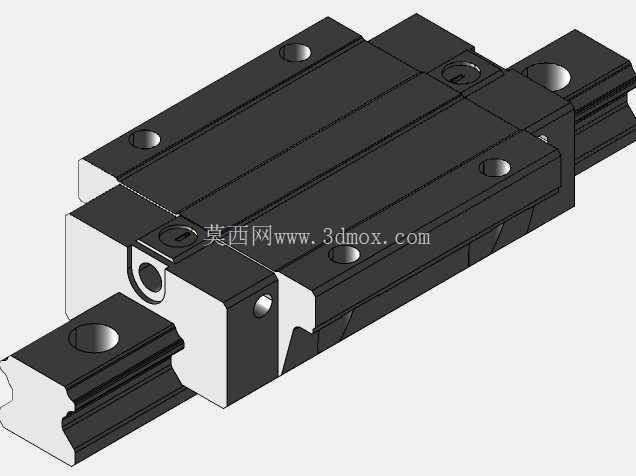

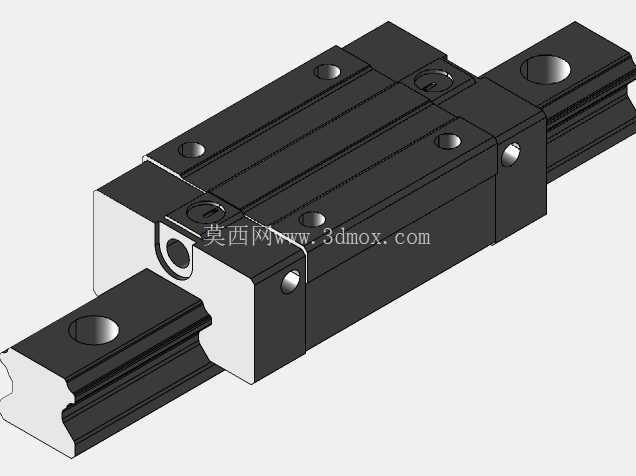

　　不同后缀规格的导轨对应不同的载荷能力，比如宽幅滑块规格的导轨能承受更大的倾覆力矩，适合单导轨支撑的悬臂结构场景，高组装规格的导轨整体高度更高，负载能力更强，适合重型切削机床、重载输送设备的运动导向。在实际设备布局中，导轨的安装基准面通常需要与设备安装底板的加工基准对齐，建模时特意保留了导轨底面的基准平面特征、侧面的定位基准边，方便设计人员在装配环境中快速完成对齐约束，同时还原了导轨安装孔的沉头结构，能直接匹配对应规格的内六角安装螺钉，模拟螺钉锁紧后的装配状态，避免出现安装螺钉与周边部件干涉的问题。

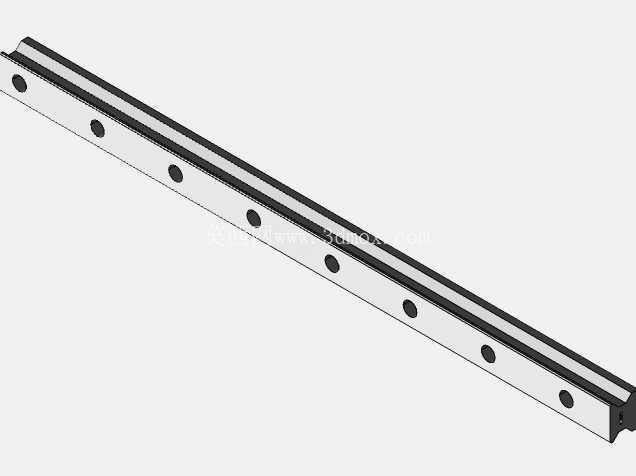

　　很多刚接触结构设计的工程师在选型导轨时，容易忽略导轨的端距尺寸，也就是导轨最外侧安装孔到导轨端面的距离，本次建模过程中对不同长度规格的端距参数做了统一规范，符合通用的安装设计要求，设计人员在拼接长行程导轨时，可以直接参考模型的端距参数做拼接位的错位布置，避免两根导轨的拼接缝位置出现安装孔重合、强度不足的问题。从应用场景细分来看，15规格的轻型导轨多用于3C检测设备、小型点胶机、桌面型自动化设备这类负载较轻、运动速度较快的场景，20及以上规格的导轨多用于数控机床、重载移栽设备、大型焊接工装这类负载较大、运行冲击较强的场景，模型中不同规格的导轨截面特征做了明确区分，设计人员可以根据自身设备的负载计算结果，直接调用对应规格的模型完成整体装配，不需要单独绘制导轨的截面轮廓。

　　另外建模时也考虑了导轨的行程限位需求，导轨的端面预留了限位挡块的安装位置参考，设计人员可以根据实际行程长度，在对应位置加装限位螺钉或者液压缓冲器，避免滑块运动过程中脱出导轨。在做设备的维护性设计时，这类标准导轨的滑块注油嘴位置也在模型中做了对应还原，方便设计人员提前预留注油操作空间，避免设备装配完成后注油嘴被周边结构遮挡，无法完成定期润滑维护。很多非标设备设计过程中，导轨的安装面平面度会直接影响最终的运动精度，模型中导轨的基准平面可以作为安装面加工精度的参考基准，帮助工艺人员明确安装面的平面度、平行度公差要求，避免因加工精度不足导致导轨安装后出现卡滞、精度超差的问题。
