带安装耳的环形密封端盖结构设计

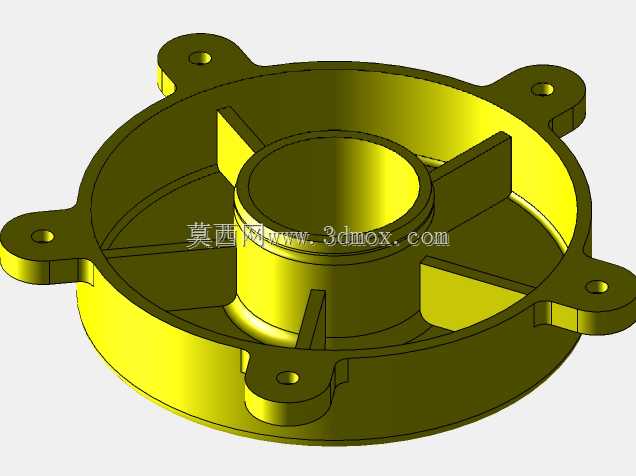

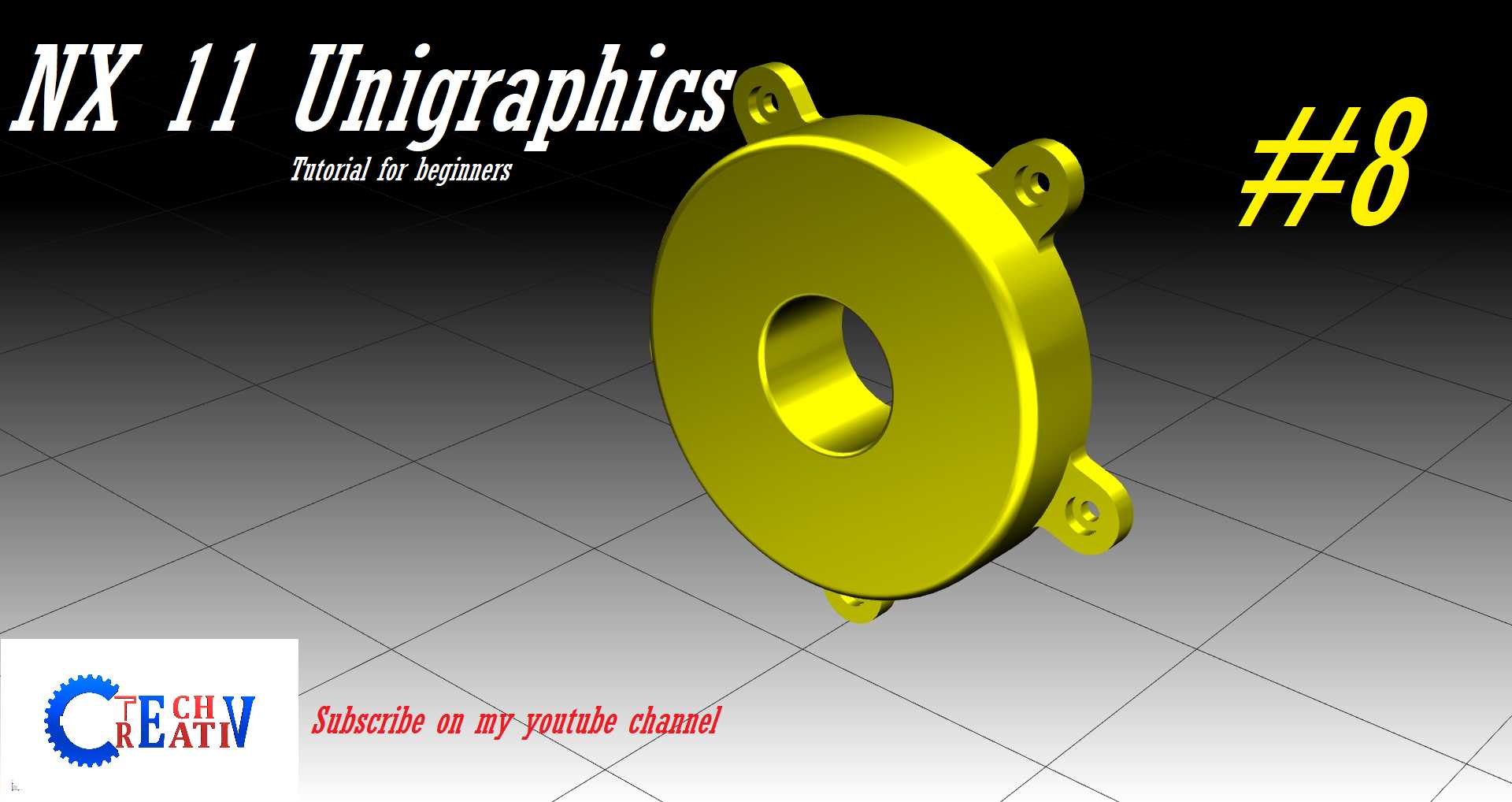

这款带多安装耳的环形端盖，是小型传动腔体、泵体端部、微型减速箱输出端常用的密封与定位构件，在小型流体输送设备、桌面级传动装置、轻工机械的腔体封装场景中应用广泛，主要作用是封闭腔体端部开口，限制内部组件的轴向窜动，同时为腔体内部的润滑介质、传动零件提供防护，阻挡外界粉尘、水汽进入腔体内部，避免内部构件出现磨粒磨损、润滑失效的问题。从功能特性来看，该端盖采用中心大通孔设计，可适配穿过腔体的输出轴、穿线管等构件，中心孔边缘做了圆弧过渡处理，既可以避免装配时刮伤穿过的轴类零件表面，也能为后续加装密封圈、油封预留出足够的安装空间，保证密封配合面的贴合度。端盖主体为等厚度圆盘结构，盘面平整无多余凸起，能够与腔体端面完全贴合，保证接触密封的可靠性；周向均匀分布的四个带孔安装耳，是该零件的核心安装结构，每个安装耳都向外延伸出足够的距离，让安装孔的位置避开端盖主体的壁厚区域，装配时可以直接使用标准紧固件穿过安装耳孔，将端盖锁紧在腔体端面的对应螺柱上，不需要额外在端盖盘面加工沉孔，既降低了加工难度，也让安装操作的空间更充足，即使在狭小的设备内部，也能顺利完成紧固件的锁紧作业。在设计思路上，这款端盖优先考虑了装配的便捷性与结构的轻量化，四个安装耳采用对称式分布，让端盖锁紧时的受力均匀分布在盘面四周，避免局部压紧力过大导致端盖变形、密封面出现缝隙的问题；安装耳的根部做了圆角过渡处理，能够有效分散安装时的应力集中，避免安装耳在长期受振动、紧固件拉力的情况下出现断裂失效的问题。端盖的整体外径尺寸根据适配腔体的开口直径设计，安装耳的外伸长度控制在合理范围内，不会超出腔体的安装边界，安装后不会与周边的管线、相邻构件产生干涉；安装耳上的通孔尺寸适配常用的小规格紧固件，不需要定制特殊规格的螺丝即可完成装配，后期维护拆卸也十分便捷。端盖的盘面厚度经过合理计算，既能够承受腔体内部的轻微压力、满足结构强度要求，也不会因为厚度过大造成材料浪费、增加设备的整体重量，中心孔的直径根据常用的轴径尺寸做了适配，能够匹配多数同规格小型传动设备的轴件穿过需求，不需要额外做扩孔加工即可直接使用。
