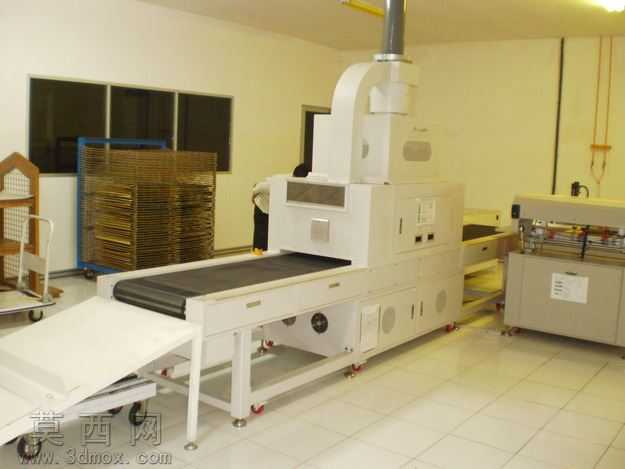

流水线式UV固化干燥设备三维结构设计

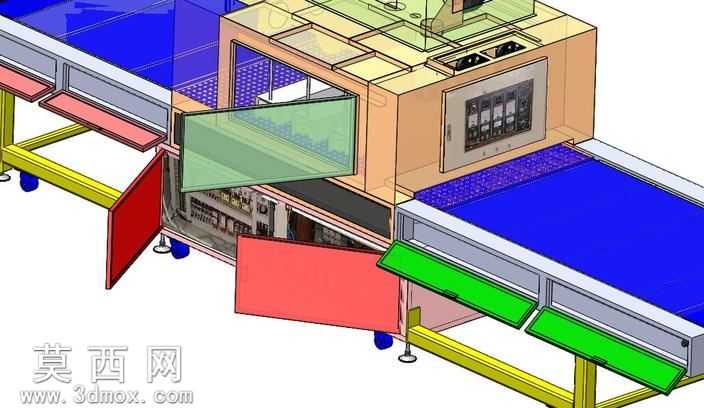

本模型为流水线式UV固化干燥设备的完整三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体工位布局的骨架搭建，再拆分各功能模块逐一细化零件结构，确保各部件装配间隙、运动行程完全符合实际生产的尺寸要求。模型完整还原了设备的核心结构：贯穿设备主体的蓝色皮带输送机构，采用黄色方管焊接机架作为承载主体，底部配置可调脚杯与万向脚轮，兼顾设备调平需求与车间转场移动的便利性；设备中部为封闭固化腔体，腔体侧面设置多扇可开合的检修门，其中侧部红色门板为设备电路、光源组件的检修通道，出料端绿色抽屉式结构为接渣、废料收集结构，可快速抽出清理固化过程中掉落的杂物；腔体顶部集成UV光源安装位与电气控制箱，控制箱面板预留按钮、显示屏的安装开孔，可直接对接电气元件的装配设计。材质渲染阶段针对不同部件做了区分设置：输送皮带采用哑光深蓝色橡塑材质，还原工业皮带的磨砂质感；机架方管采用明黄色金属烤漆材质，符合工业设备的安全色标识规范；检修门板分别采用红色、绿色半透明与实色烤漆材质，清晰区分不同功能的舱门结构；透明观察窗采用淡绿色半透明亚克力材质，模拟实际设备的防紫外线观察窗效果，既可以直观展示内部腔体结构，也还原了真实设备的防护设计。设计过程中重点考量了设备的实用性：输送线两端延伸出设备主体足够长度，方便上下料工位的操作人员放置待加工工件；腔体内部设置导流结构，可配合热风循环系统实现腔体内温度均匀分布，避免局部温度过高损伤工件；多开门的设计充分考虑了后期设备维护的便利性，光源更换、电路检修、输送皮带调整都可通过对应舱门完成，无需拆解设备主体结构。模型完整保留了所有零件的装配约束关系，可直接用于工程图导出、结构干涉检查，也可作为同类固化设备设计的参考原型，适配不干胶标签印刷、小型塑胶件UV涂层固化等多类生产场景的设备方案验证。
