全自动数控弯管机设备结构设计

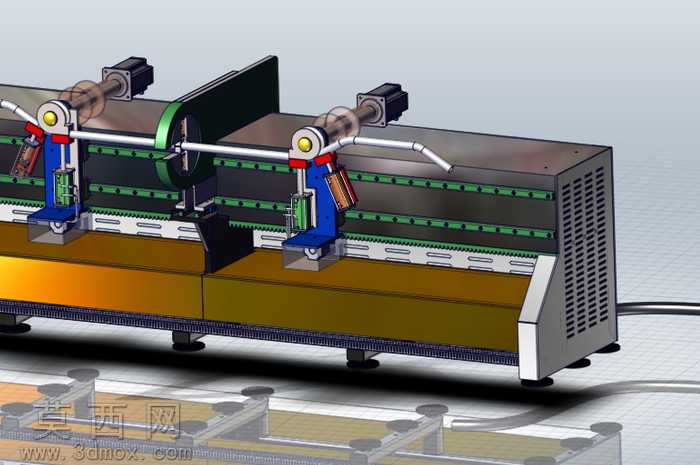

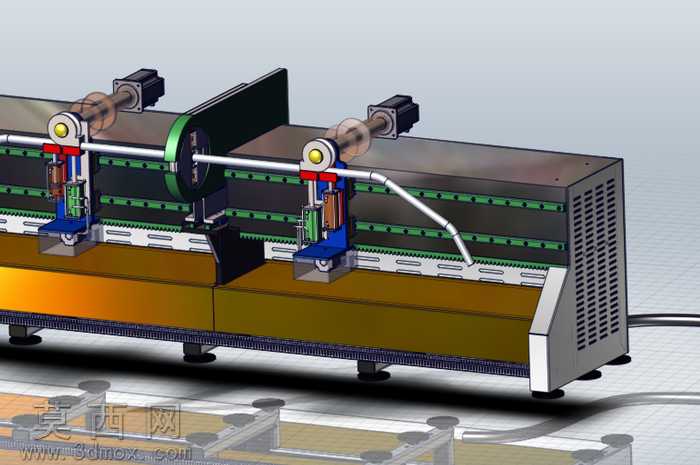

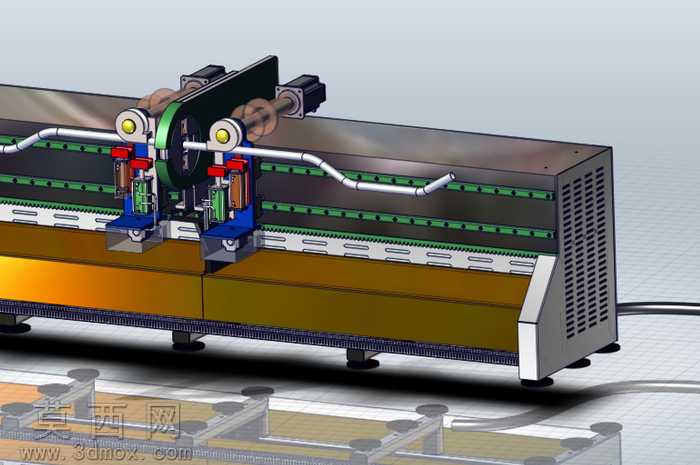

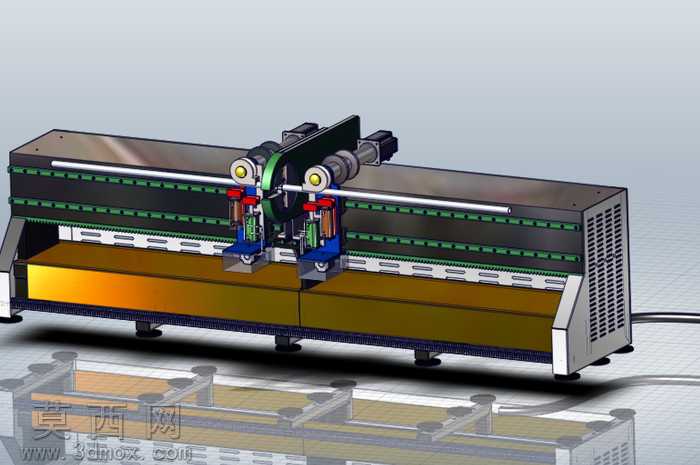

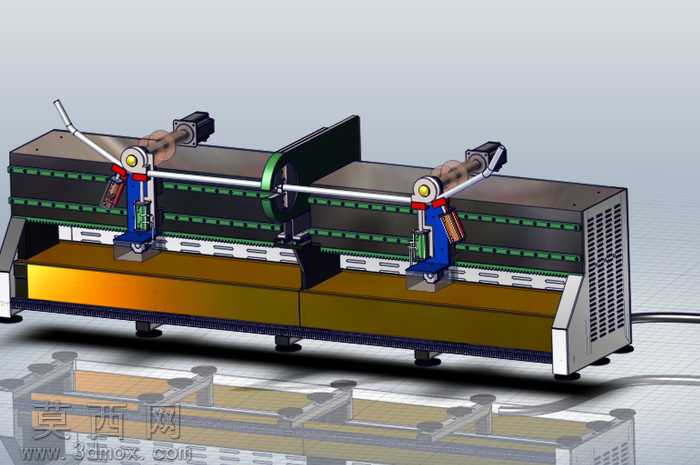

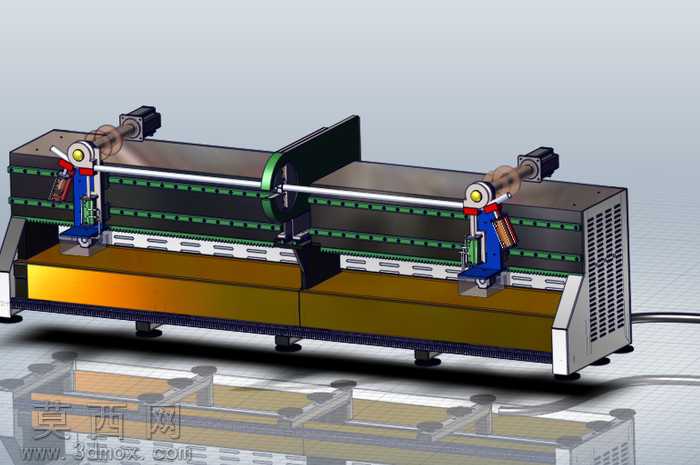

本作品为全自动弯管机的三维结构设计方案，采用三维建模软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对设备各功能模块进行了1:1等比例还原。模型构建阶段先从设备的床身基座开始搭建，采用焊接式钢结构床身的设计思路，为整机提供稳定的支撑基础，床身表面预留了直线导轨安装位、齿条传动安装槽以及管线排布的预留空间，建模时对床身的散热格栅、调平脚座等细节结构都做了精细化还原，保证结构的完整性。在核心执行机构的建模上，重点还原了双工位弯管机头的结构，每个机头都集成了夹紧模、弯曲模、助推机构以及伺服进给组件，机头部分的传动齿轮、导向滚轮、夹紧气缸等零部件都按照实际装配关系完成约束装配，能够直观呈现弯管作业时管材的夹紧、送进、弯曲的完整动作逻辑。送料机构部分还原了长行程直线导轨搭配伺服驱动的传动结构，导轨上的滑动拖板、管材夹持夹具、位置检测传感器的安装位都做了精准建模，能够展示管材沿床身轴向精准送进的运动原理。渲染阶段采用金属材质为主的材质方案，床身部分赋予磨砂金属漆材质，传动导轨、加工机头部分赋予亮面金属材质，管线部分赋予橡胶、工程塑料等差异化材质，通过光影渲染突出设备的工业质感，各部件的材质区分清晰，能够直观分辨不同功能模块的材质属性。整体设计思路围绕管材自动化折弯加工的工艺需求展开，兼顾了设备的结构刚性、加工精度以及动作流畅性，模型完整呈现了弯管机从送料、定位、夹紧到折弯成型的全流程结构逻辑，可用于设备结构展示、工艺原理演示以及相关机械设计的参考素材，各运动部件的装配关系清晰，能够直观展示设备运行时的动作状态，还原了工业弯管设备的典型结构特征。
