带弧形槽偏心轮连杆传动结构设计

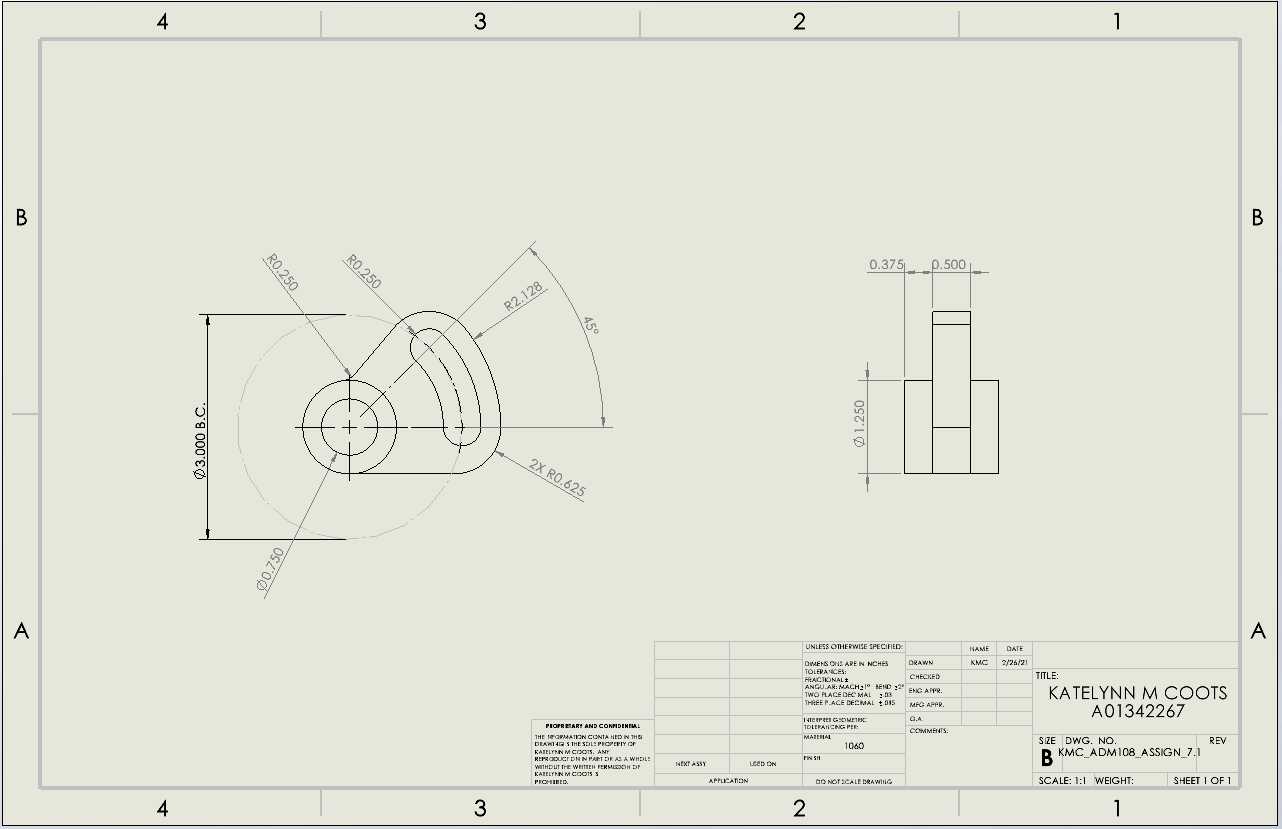

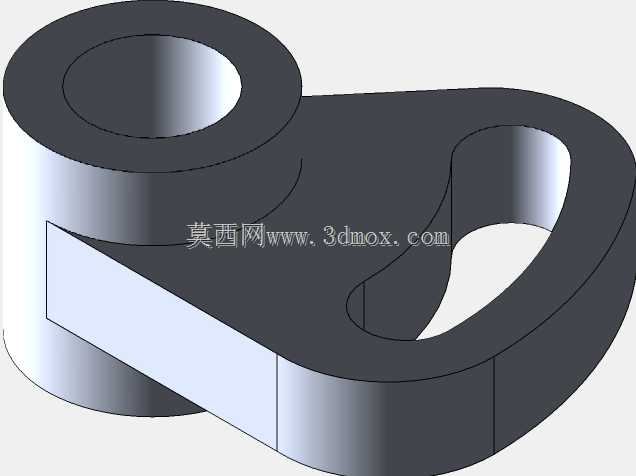

该结构属于机械传动领域常用的偏心铰接类构件，主要应用于小型自动化设备的间歇传动机构、轻工机械的往复运动输出单元以及工装夹具的联动锁紧结构中，可将输入轴的圆周旋转运动转化为特定轨迹的往复摆动或直线往复动作，适配需要非等速行程输出的传动场景，相比普通偏心轮结构，自带的弧形导向槽可实现运动过程中的行程限位与轨迹约束，无需额外加装导向导轨即可完成预设路径的动作输出，有效简化配套机构的整体复杂度。从功能特性来看，该构件集成了铰接安装位与弧形滑动槽两个核心功能区域，中心的圆形通孔为动力输入轴的安装位，可与驱动轴通过键连接实现周向固定，传递旋转扭矩；向外延伸的弧形槽为从动件的滑动导向轨道，槽体的曲率半径与中心安装孔的偏心距经过匹配设计，可保证从动滚子在槽内滑动时无卡滞、无冲击，运动过程中接触应力分布均匀，可承受中等载荷下的长期往复运动，适合在每分钟30-120次往复动作的工况下稳定运行。设计思路上，该结构采用一体化成型的构型思路，将偏心传动与导向限位功能整合在单一零件上，减少了装配环节的累计误差，主体轮廓采用多段圆弧相切过渡，避免了尖角位置的应力集中问题，所有棱边均设计有工艺倒角，既方便后续的机加工工序走刀，也可消除装配过程中的锐边划伤风险。从尺寸与安装边界来看，该构件的中心安装孔直径适配常用的微型传动轴规格，整体外轮廓的最大回转半径经过紧凑化设计，安装时仅需保证中心孔与驱动轴的同轴度，同时预留出弧形槽对应从动件的运动避让空间即可，轴向安装厚度适配常规的连杆机构安装间距，可直接替换同规格的普通偏心轮部件，无需对原有设备的安装基座进行改动，适配性较强。在实际使用中，该结构可搭配圆柱滚子从动件使用，弧形槽的槽宽与滚子直径采用间隙配合，保证滑动顺畅的同时控制传动间隙在合理范围内，可应用在小型包装设备的送料机构、纺织机械的摆线传动单元以及手动工装的快速锁紧结构中，能够稳定输出预设轨迹的往复动作，有效降低配套机构的零件数量与装配成本。
