罗森伯格边缘发射型2.92mm射频基板夹持连接器

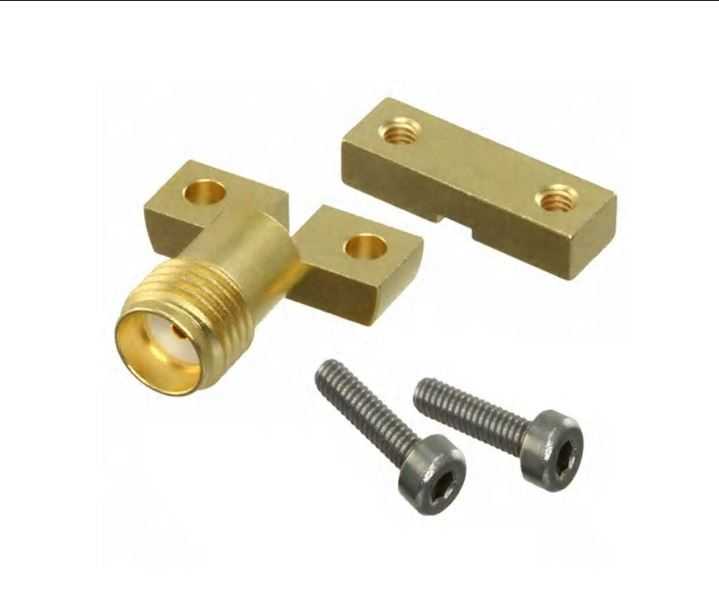

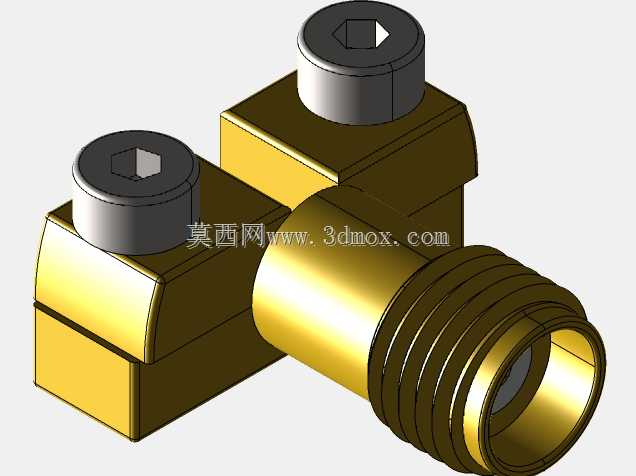

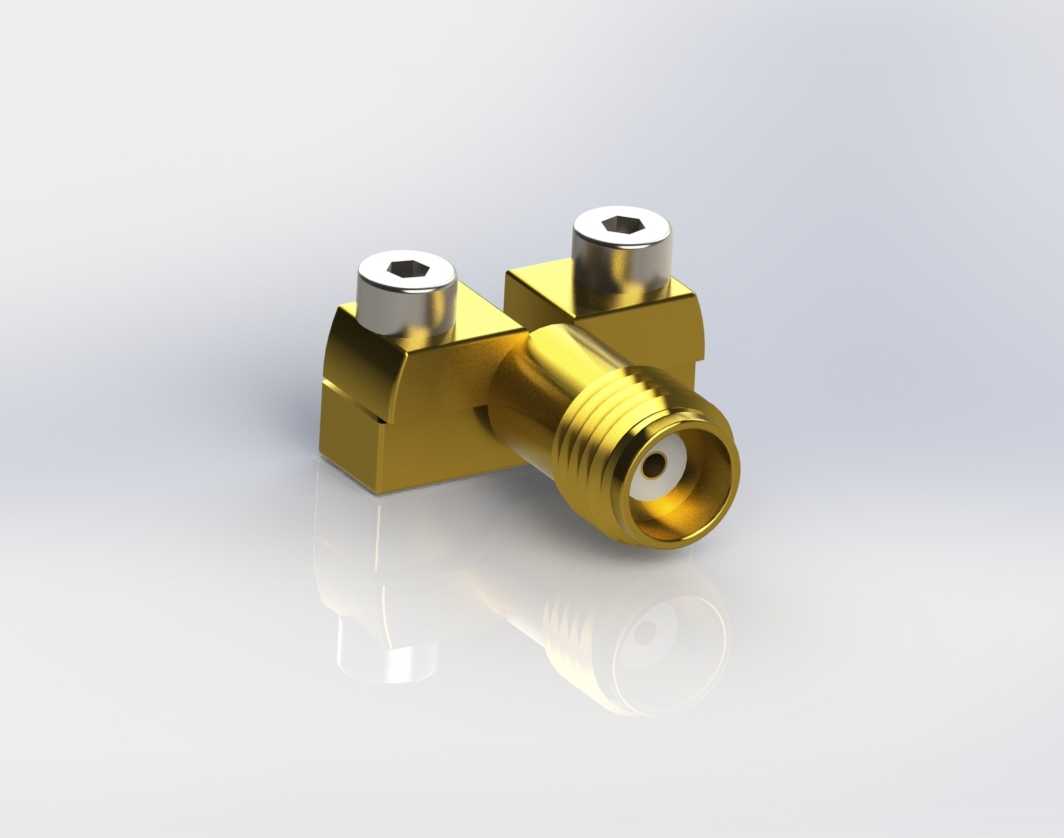

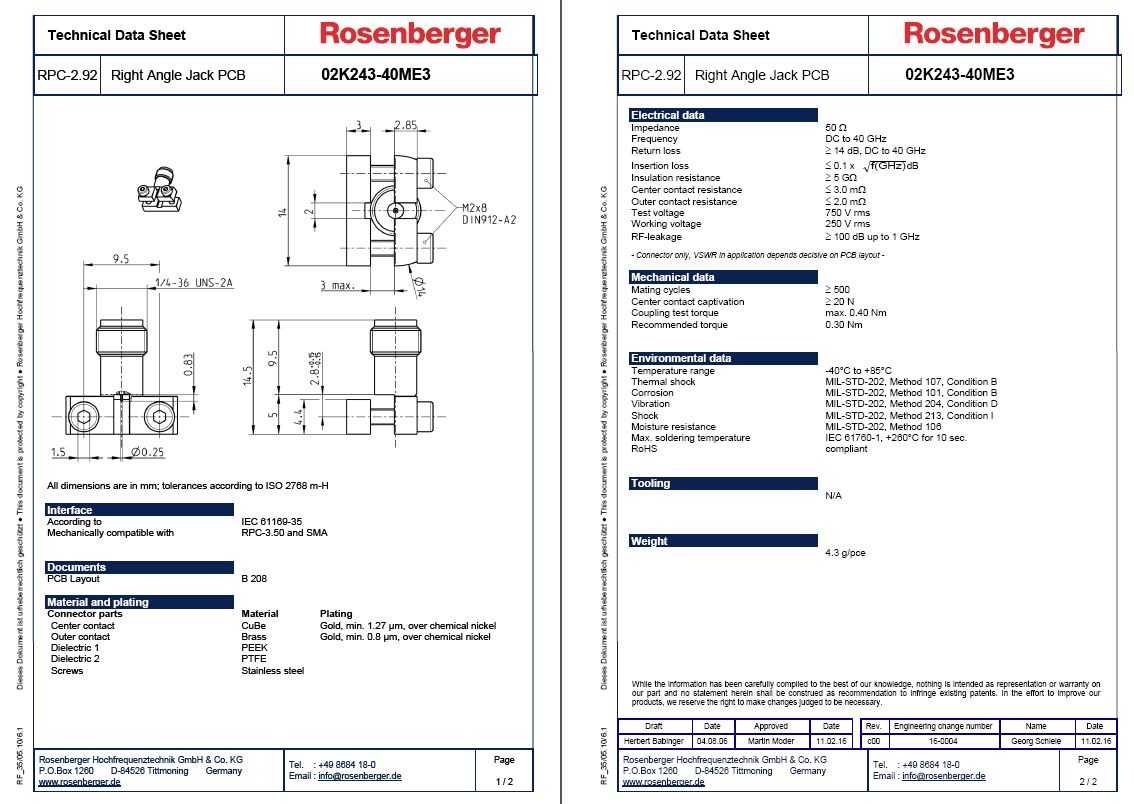

这款50欧姆阻抗的射频连接组件，核心面向40GHz频段的高频信号传输场景，是毫米波测试、高速通信基板验证领域的常用连接部件，主要解决高频信号从测试线缆端到平面基板传输路径的阻抗匹配、连接稳固性问题，避免信号在连接节点出现过度反射、插入损耗过大的情况，保障高频信号传输的完整性。在实际应用中，这类连接器多用于微波暗室的天线性能测试、高频PCB板的信号链路验证、 Rogers高频板材与Meta材料基板的性能测试场景，能够直接夹持在基板边缘位置，无需在基板上焊接额外的连接座，既减少了焊接工序带来的阻抗不连续问题，也能适配不同厚度的高频基板，大幅提升高频测试环节的装夹效率。从功能特性来看，该连接器采用双螺丝夹持的结构设计，两个内六角锁紧螺丝分布在夹持主体的上部，拧紧时可以让夹持臂均匀施加压力在基板两侧，既保证连接时的接触可靠性，避免测试过程中出现连接松动导致的信号波动，也不会因为局部压力过大损伤脆弱的高频基板。前端的2.92mm同轴接口采用标准的SMA兼容螺纹结构，能够匹配常规的2.92mm测试线缆，接口内部的介质与内导体设计严格遵循50欧姆阻抗连续要求，从同轴传输线到基板微带线的过渡段做了渐变补偿设计，最大程度降低过渡段的信号反射，保障40GHz频段下的优异传输性能。在设计思路上，这款连接器整体采用黄铜镀金的材质方案，既保证基体的结构强度满足反复装夹的耐磨需求，表面镀金层也能提升接触部位的导电性能，同时抵御日常使用中的氧化问题，延长组件的使用寿命。夹持部位的开口尺寸严格适配2.92mm厚度的基板，夹持臂的接触面做了平整化处理，保证与基板表面的充分贴合，让接地路径尽可能短，减少高频信号的接地电感。整体外形紧凑，安装时不需要在基板上预留额外的安装孔位，只需要将基板边缘对准夹持开口，拧紧上部的两个锁紧螺丝即可完成固定，安装边界仅覆盖基板边缘几毫米的区域，不会占用基板上的电路布线空间，也不会对基板上的其他器件造成干涉，非常适合高密度布线的高频通信基板测试使用。在实际测试场景中，这类边缘夹持连接器相比传统的焊接式连接器，能够大幅缩短测试准备时间，同一套连接器可以反复用于不同基板的测试，降低高频测试的耗材成本，同时可重复的装夹定位也能提升多次测试结果的一致性，减少装夹差异带来的测试误差。
