多孔圆盘类法兰连接端盖结构设计

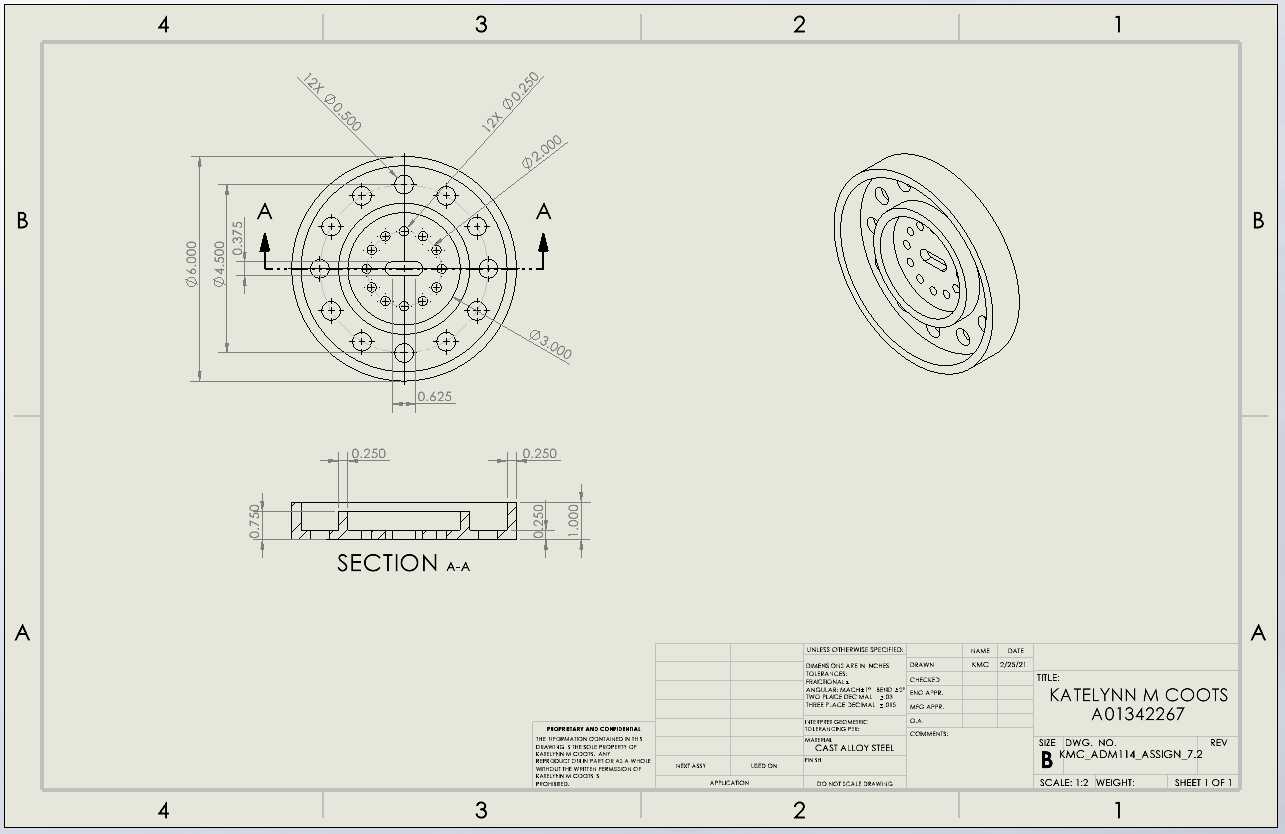

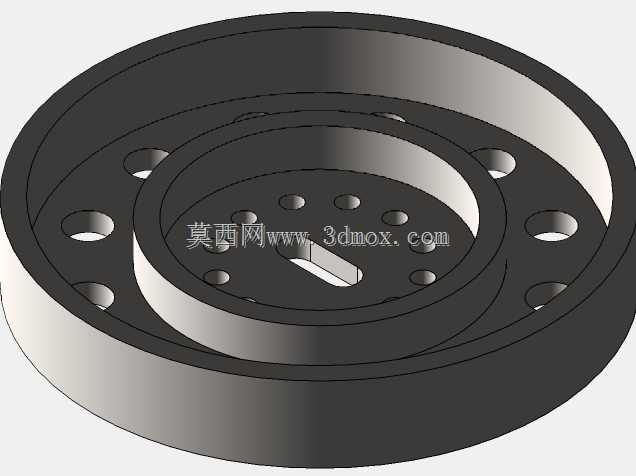

该零件属于法兰类连接端盖，主要应用于流体管路终端、传动机构箱体端部、回转支承安装基座等场景，在液压泵站、气动控制回路、中小型减速机箱体、输送设备辊筒端部都能见到这类结构的身影，核心作用是实现腔体端部的密封封堵、外接部件的定位安装，同时承担轴向载荷的均匀传递，避免腔体内部介质泄漏，也能阻挡外界粉尘、水汽进入设备内部，保护内部传动件、密封件的工作环境。从功能特性来看，该零件采用圆盘式主体结构，端面上沿圆周方向均匀布置多组安装孔，能够适配不同规格的连接螺栓，保证连接时受力均匀，不会出现局部应力集中导致的密封失效问题；中心区域设置有异形通槽与定位孔组，既可以供传动轴、管路接头穿过，也能实现与内部配合零件的周向定位，避免工作过程中出现相对窜动；零件侧面设计有阶梯式止口结构，安装时可以嵌入对应腔体的止口内，实现径向的快速定位，大幅降低安装时的对中难度，同时止口配合面能够辅助提升密封性能，减少密封垫片的受压变形量。设计过程中，首先根据安装场景的腔体口径确定了主体圆盘的外径尺寸，保证端盖能够完全覆盖腔体开口，预留足够的螺栓安装边距；随后根据连接螺栓的规格、所需的预紧力大小，计算圆周方向安装孔的数量与分布直径，确保每个螺栓的预紧力能够均匀作用在密封面上，不会出现局部压合不紧密的问题；中心区域的异形槽结构是根据穿过端盖的零件外形设计，预留了合理的配合间隙，同时在槽体周边设置了加强凸台，避免开槽后零件局部刚度不足，在受压时出现变形；剖面结构中可以看到端盖采用了不等厚设计，安装贴合面区域厚度更大，保证螺栓压紧时的结构强度，非配合区域适当减薄，在满足结构强度要求的前提下降低零件整体重量，减少材料消耗。从安装边界来看，该端盖的轴向安装尺寸由阶梯止口的深度决定，安装时不会超出腔体端部的预留空间，圆周方向的安装孔采用对称分布设计，支持多角度安装调整，能够适配不同走管、走线方向的安装需求；零件的所有锐边都设计有倒角结构，既可以避免安装时划伤操作人员，也能去除加工过程中产生的毛刺，保证配合面的贴合精度。这类端盖零件在实际生产中可以采用铸件毛坯经机加工成型，也可以直接采用圆钢料车削、钻削加工，适合中小批量的设备配套生产，也能够作为设备维修替换件使用，适配性较强。
