带安装孔凸缘式法兰连接盘结构设计

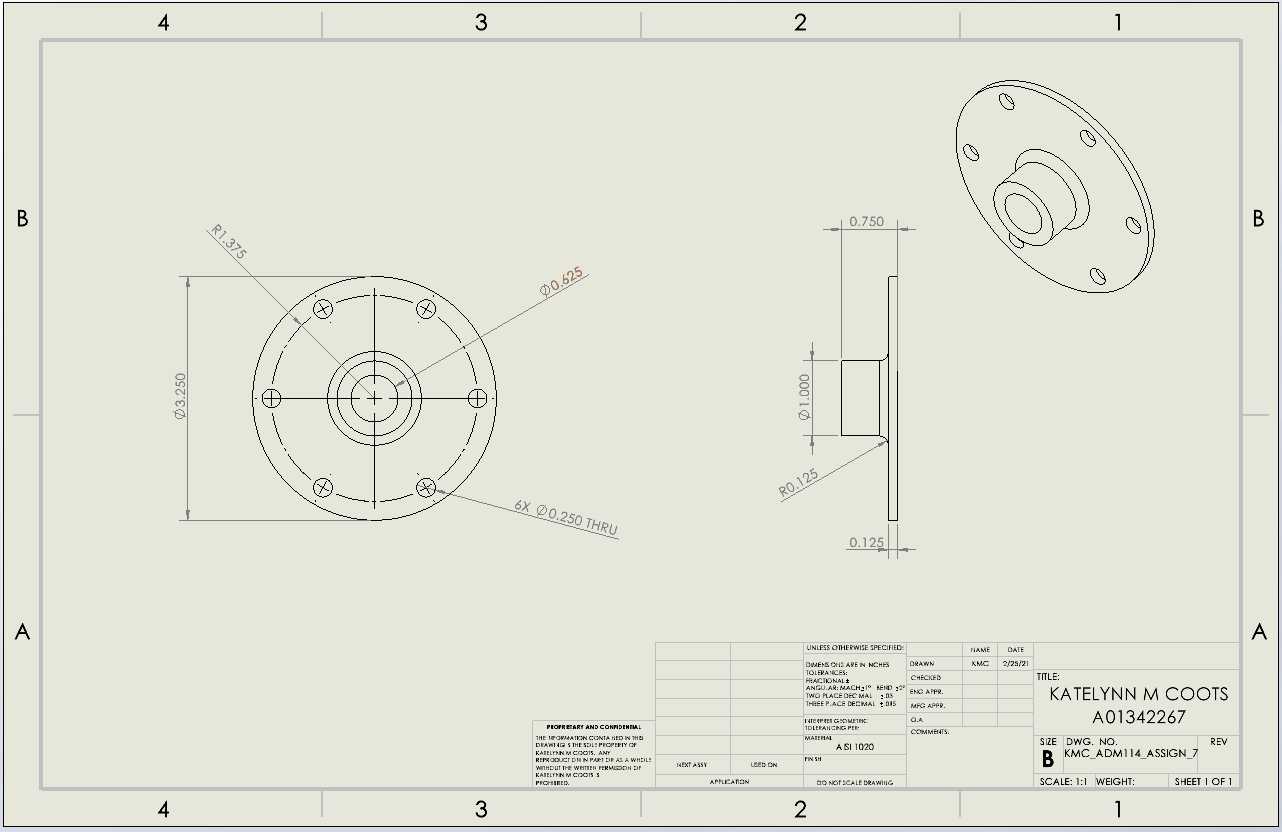

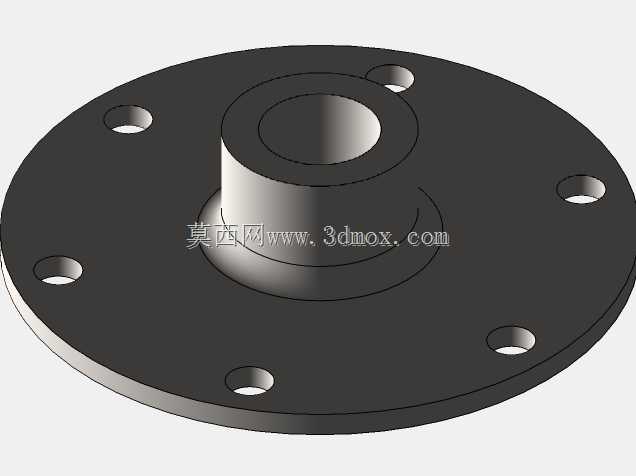

这款带安装孔的凸缘式法兰连接盘，是流体输送管路系统、动力传动衔接场景中极为常用的基础连接构件，主要承担管路对接、轴端传动衔接、腔体端口密封固定的核心作用，在市政给排水管网、化工介质输送管线、中小型减速机动力输出端、液压泵站阀组安装位都能见到这类零件的身影，它的核心价值是通过均匀分布的紧固点位，实现两个对接端面的刚性贴合，配合密封垫片即可完成介质防漏、扭矩传递的功能需求，相比螺纹直连、焊接固定的连接方式，这类法兰结构具备拆装便捷、对接同轴度易保证、可反复拆卸维护不破坏基体结构的优势，尤其适合需要定期检修、更换内部元件的管路与设备节点。从设计思路来看，这款法兰采用单凸台一体成型结构，主体为圆形盘体，一侧伸出同轴定位凸台，凸台的外径尺寸与对接件的内孔尺寸采用间隙配合公差，安装时凸台可直接插入对接端口完成径向定位，无需额外调整同轴度，能大幅降低现场安装的对位难度，避免因对接偏斜导致的密封失效、传动偏载问题。盘体上沿圆周均匀分布六个贯通安装孔，孔位的分度圆直径经过匹配计算，既保证孔与盘体外缘、凸台根部留有足够的壁厚余量，避免紧固时应力集中导致盘体开裂，又能让紧固螺栓的压紧力均匀覆盖整个密封端面，不会出现局部压紧力不足导致的渗漏问题。尺寸设计上，盘体的总厚度根据公称压力等级做了匹配，保证螺栓拧紧时盘体不会产生翘曲变形，凸台的轴向长度根据对接件的插入深度确定，既保证定位足够稳固，又不会因为凸台过长挤占对接腔的内部空间；密封端面的平面度、凸台与盘体的同轴度都设置了合理的形位公差要求，加工时可通过一次装夹完成端面、外圆、内孔的车削加工，再通过钻床完成安装孔的加工，无需复杂的工装夹具即可实现批量生产，加工成本可控。实际安装使用时，只需将凸台插入对接端口，在两个法兰端面之间放置对应压力等级的密封垫片，再穿入螺栓对角逐步拧紧，即可完成可靠连接，不管是输送常温清水、润滑液压油还是低压气体介质，都能保证长期使用的密封稳定性与连接强度，同时在设备检修时，只需松开螺栓即可分离对接部位，无需切割管路或破坏周边构件，维护效率远高于固定式连接结构。
