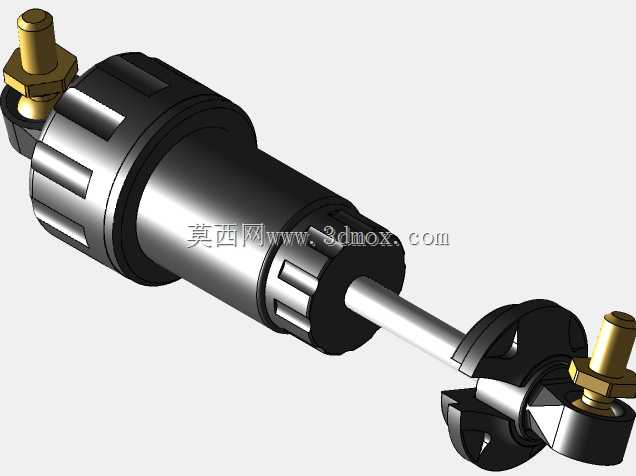

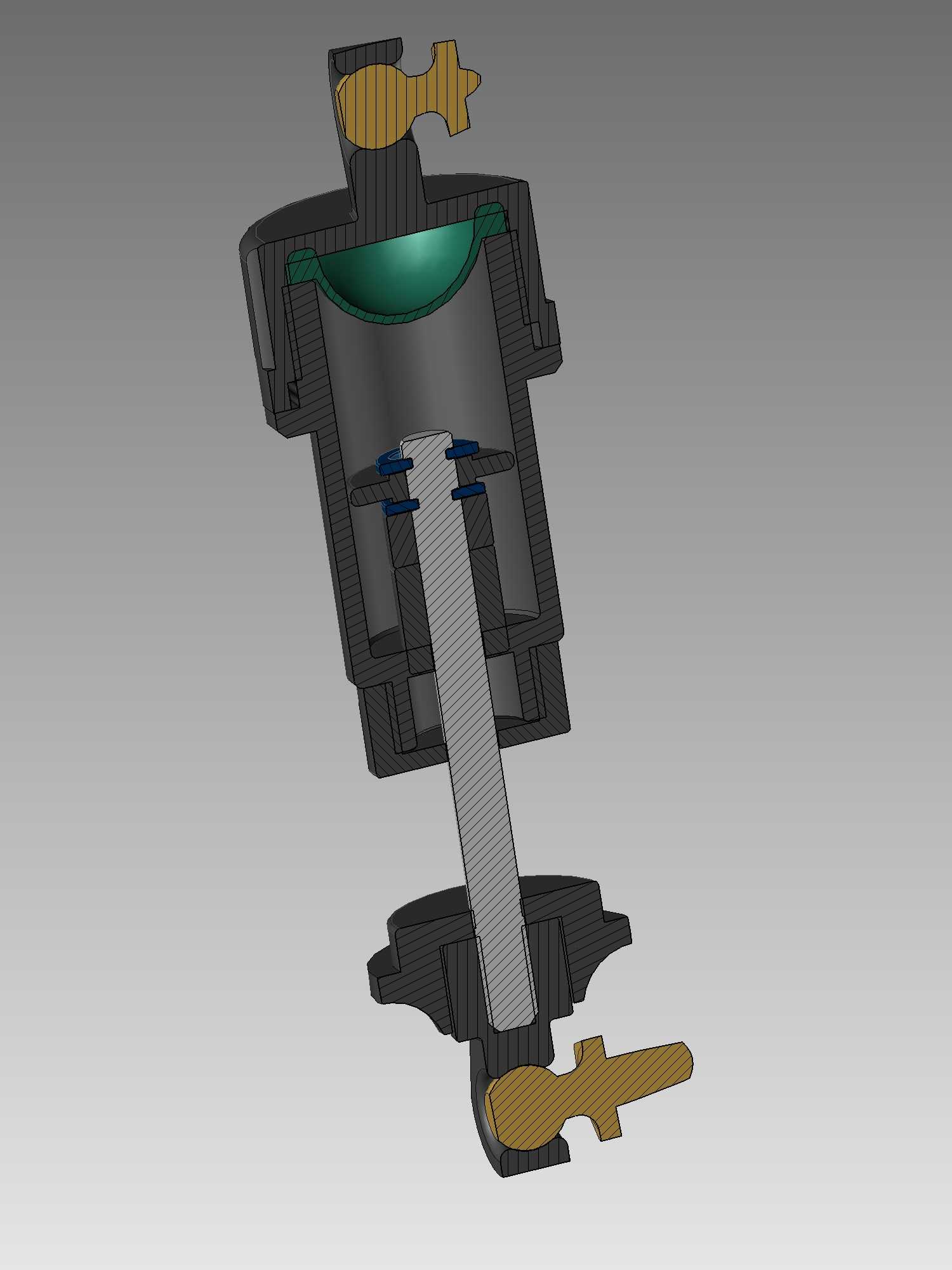

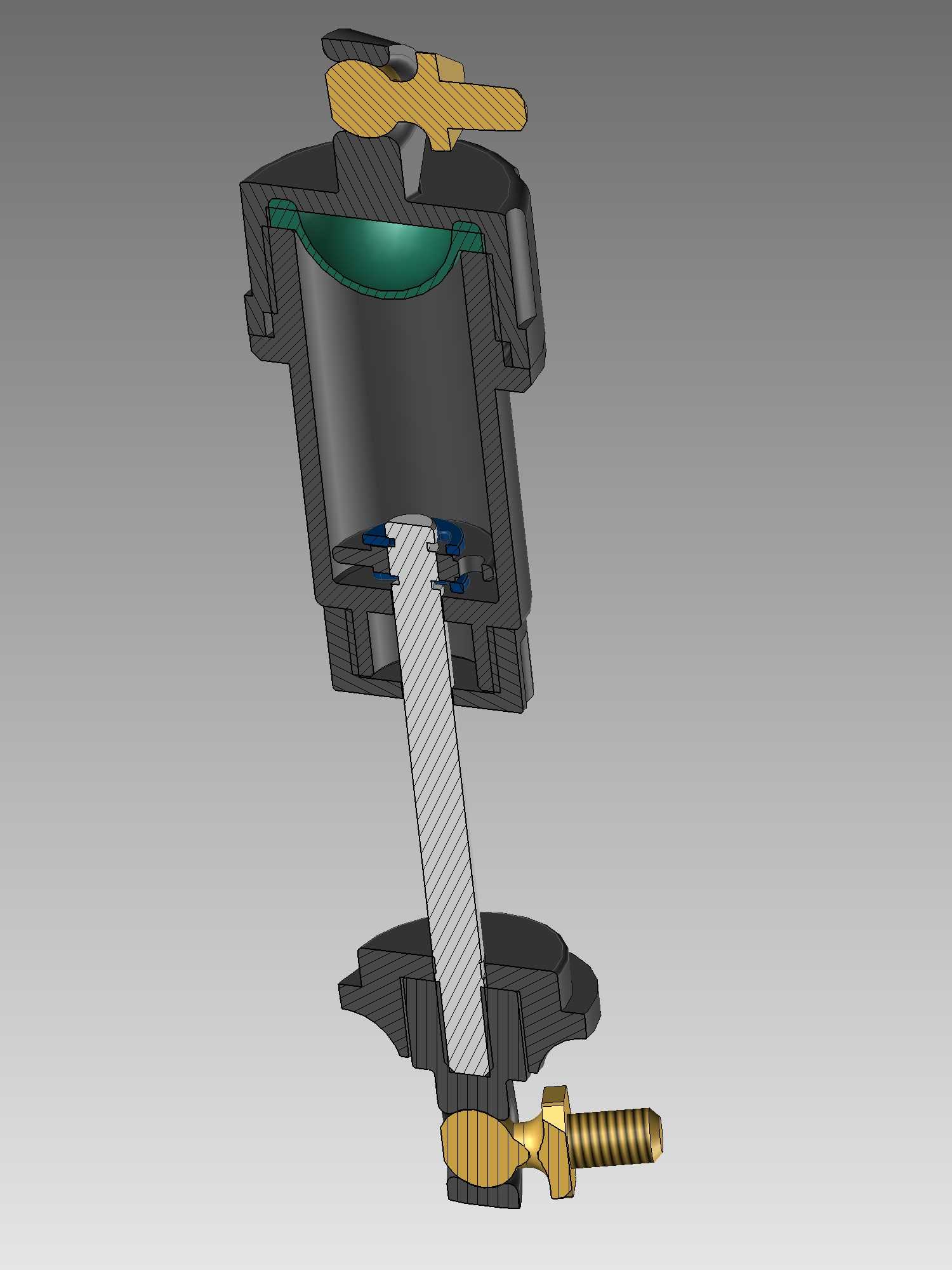

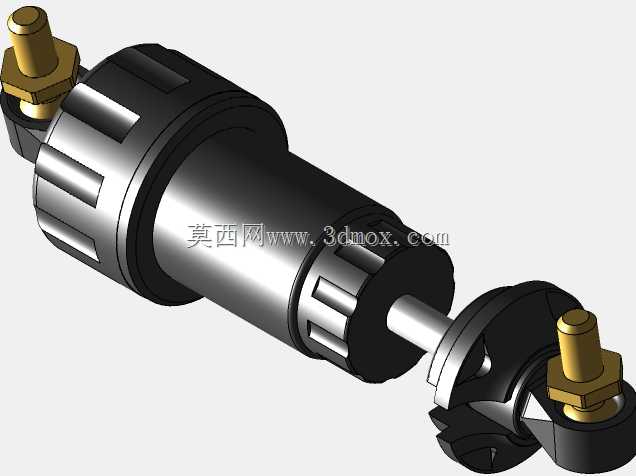

田宫充油阻尼器内部结构拆解展示

这款阻尼器主要应用于比例遥控模型车的悬挂系统中，是田宫XV-01、TA-02SW等经典底盘车型的核心避震部件，负责在模型车行驶过颠簸路面、飞跃落差、高速过弯时吸收冲击能量，抑制车身多余的弹跳与晃动，保证轮胎始终贴合行驶路面，提升模型行驶的抓地力与操控稳定性，是遥控模型底盘调校中直接影响行驶表现的关键功能部件。从结构设计来看，这款充油阻尼器采用了经典的单筒油压结构，整体为同轴立式布局，主体由外筒、活塞组件、活塞杆、上下安装吊耳、密封组件以及内部阻尼油腔构成。外筒采用高强度工程塑料材质，内壁做了高精度光滑处理，保证活塞往复运动时的顺滑度同时减少阻尼油渗漏风险；活塞上开设了多组不同孔径的油孔，配合不同粘度的阻尼油，可以实现不同的阻尼力度调校，满足不同路面、不同驾驶风格的调校需求，当活塞杆受外力推入外筒时，活塞推动腔体内的阻尼油通过油孔流向活塞另一侧，利用油液流动的粘滞阻力产生阻尼效果，将外部冲击的动能转化为油液的内摩擦热能逐步耗散，从而实现缓冲吸震的作用。活塞杆采用高刚性金属材质，表面做了耐磨光滑处理，搭配端部的双O型密封圈结构，既保证活塞杆往复运动的顺畅度，又能有效避免阻尼油在高频往复运动中出现渗漏，延长阻尼器的维护周期。上下两端的吊耳结构采用快拆式设计，搭配专用的固定插销，可以快速完成与悬挂摇臂、车身避震架的安装固定，吊耳的铰接结构可以自适应悬挂运动过程中的角度变化，避免运动过程中出现卡滞。从安装边界来看，这款阻尼器的整体长度适配对应底盘的悬挂行程范围，外筒直径符合原车避震架的安装卡位尺寸，安装时无需对原车部件做额外修改，可直接替换原厂同规格阻尼部件，同时预留了弹簧安装位，可以搭配不同线径、不同长度的避震弹簧，配合阻尼油的更换，实现从平路竞速到越野拉力等不同场景的悬挂特性调校。在实际使用场景中，这款阻尼器不仅可以用于对应型号田宫遥控车的原厂替换升级，也可以通过调整安装孔位适配其他同规格1/10比例遥控模型车的悬挂系统，在日常平路跑街、场地竞速、越野穿越等不同玩法下，都能通过调校提供稳定的阻尼输出，有效过滤路面细碎震动，在承受大冲击时避免避震触底，提升整车的操控质感与行驶稳定性，其剖视结构也清晰展现了充油阻尼器的内部工作原理，对于理解油压避震的工作逻辑、学习模型底盘调校思路有着直观的参考价值。
