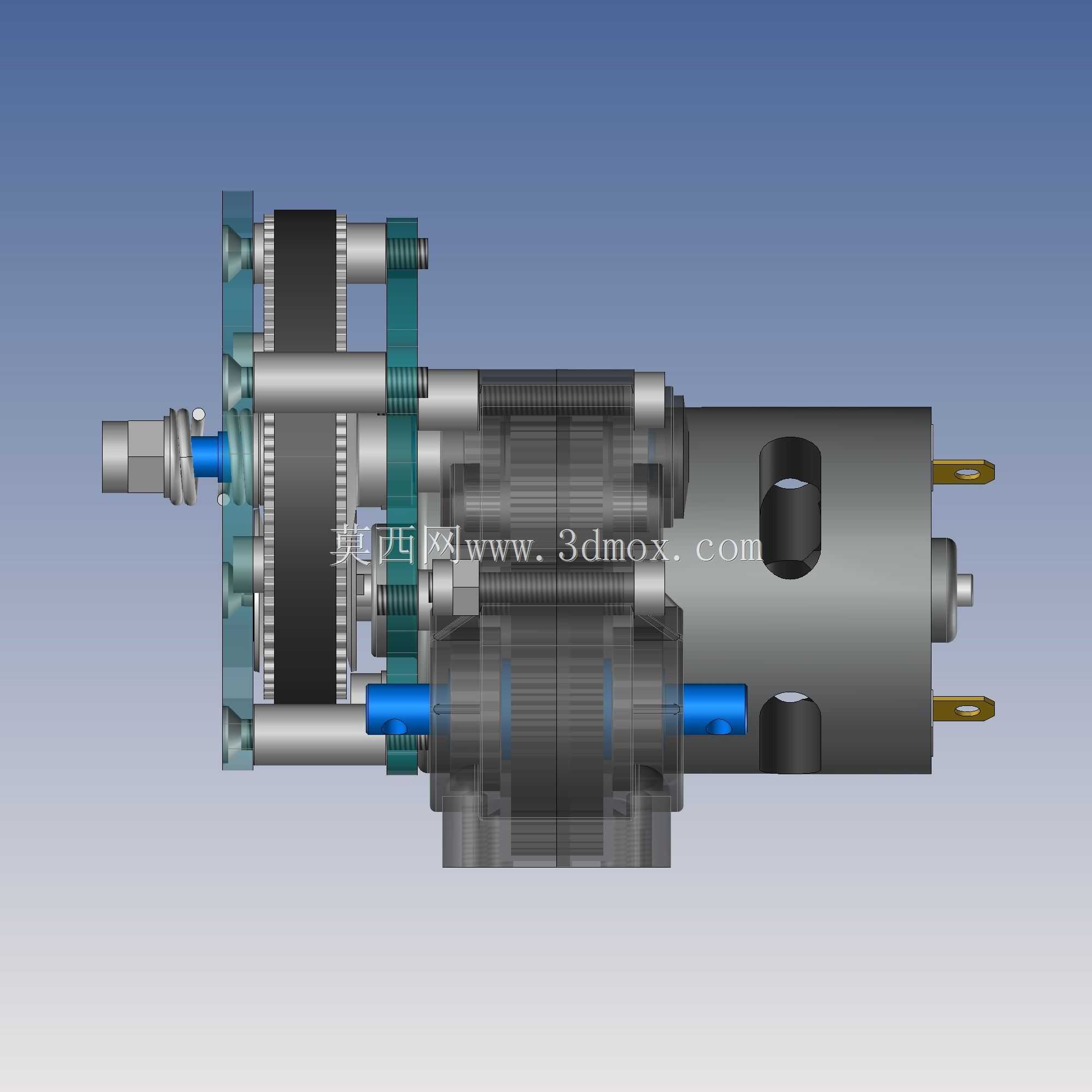

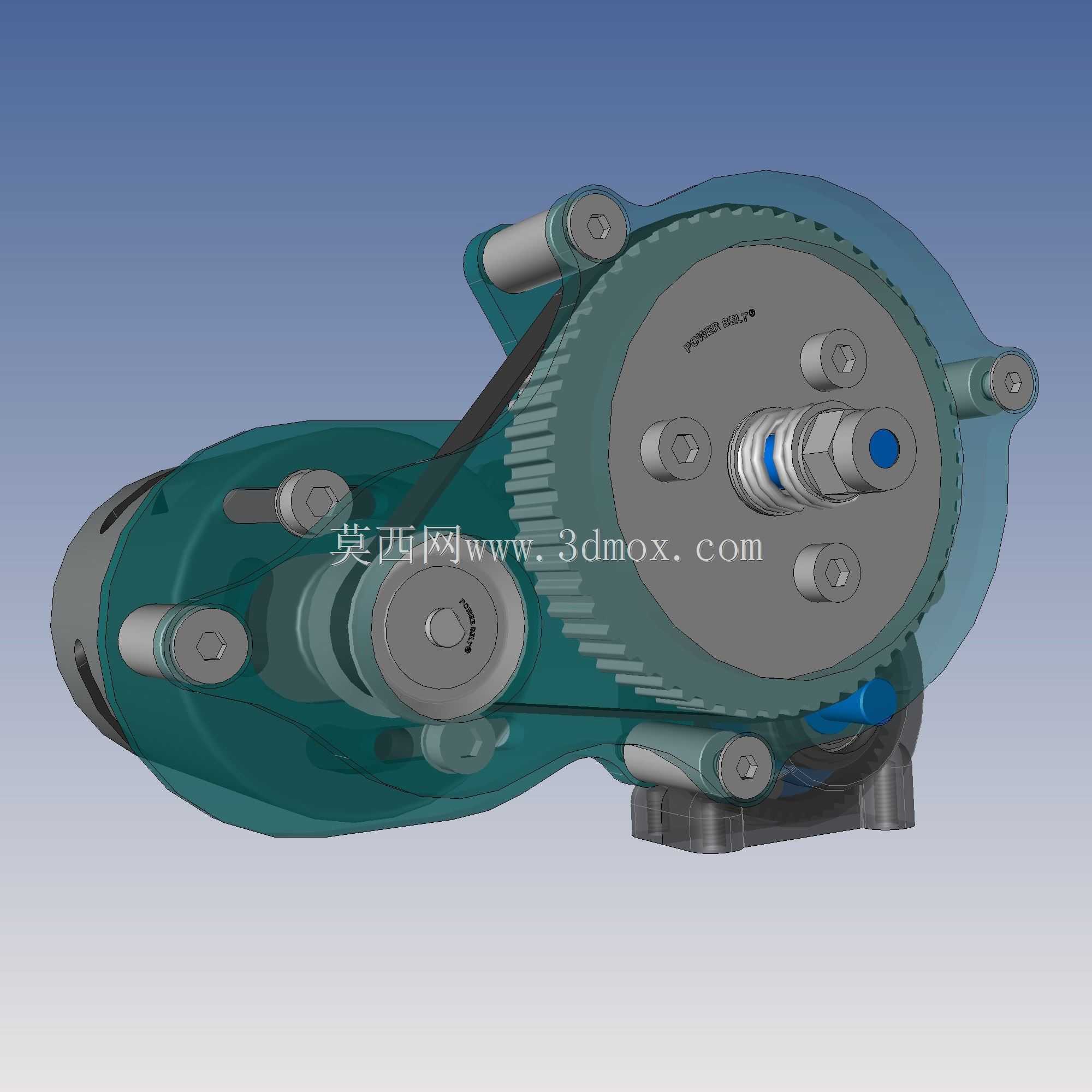

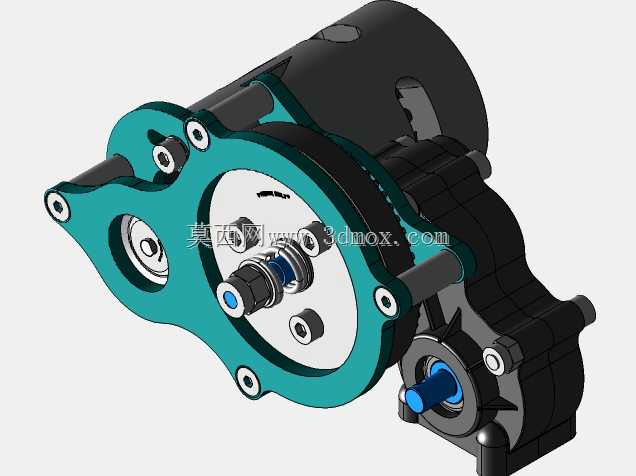

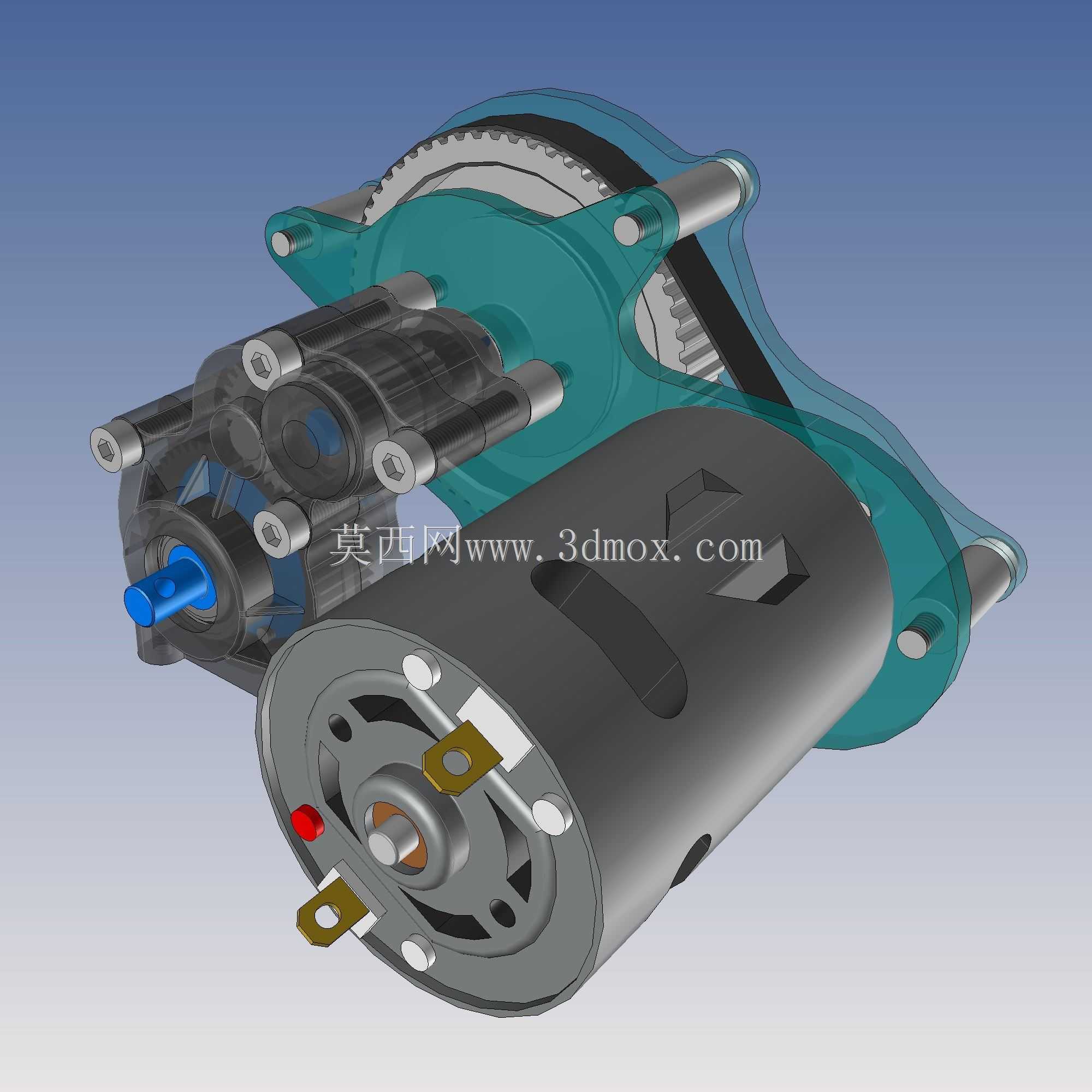

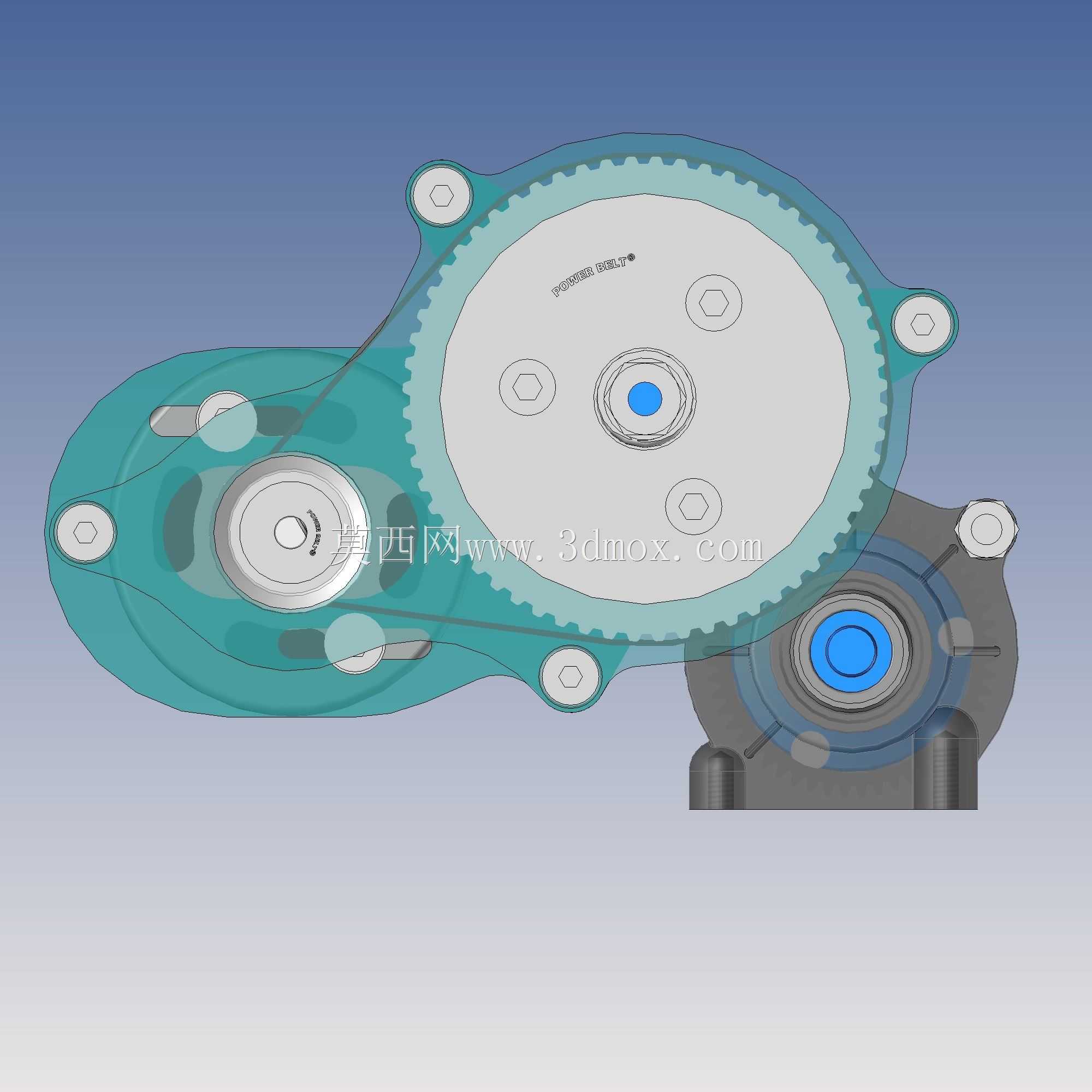

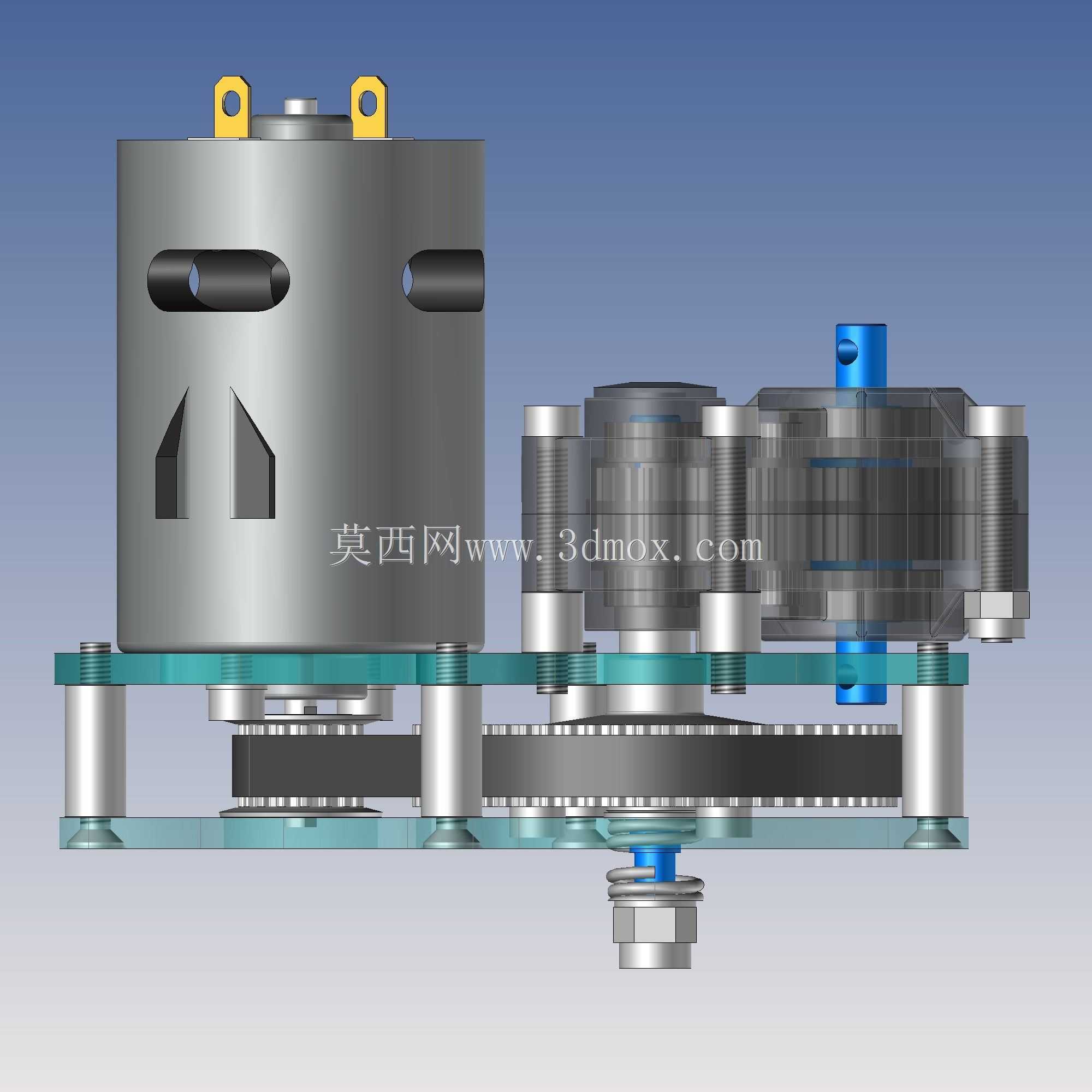

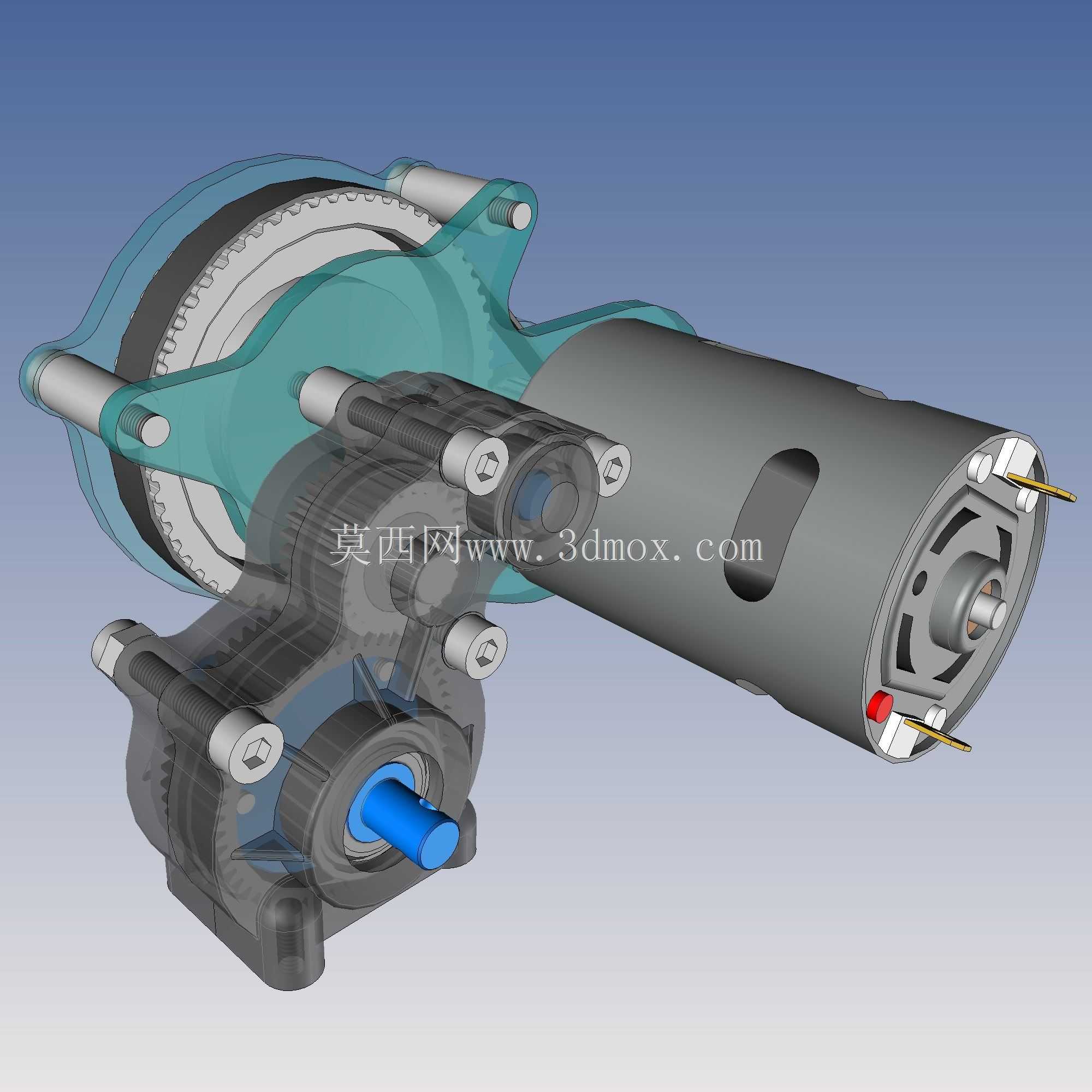

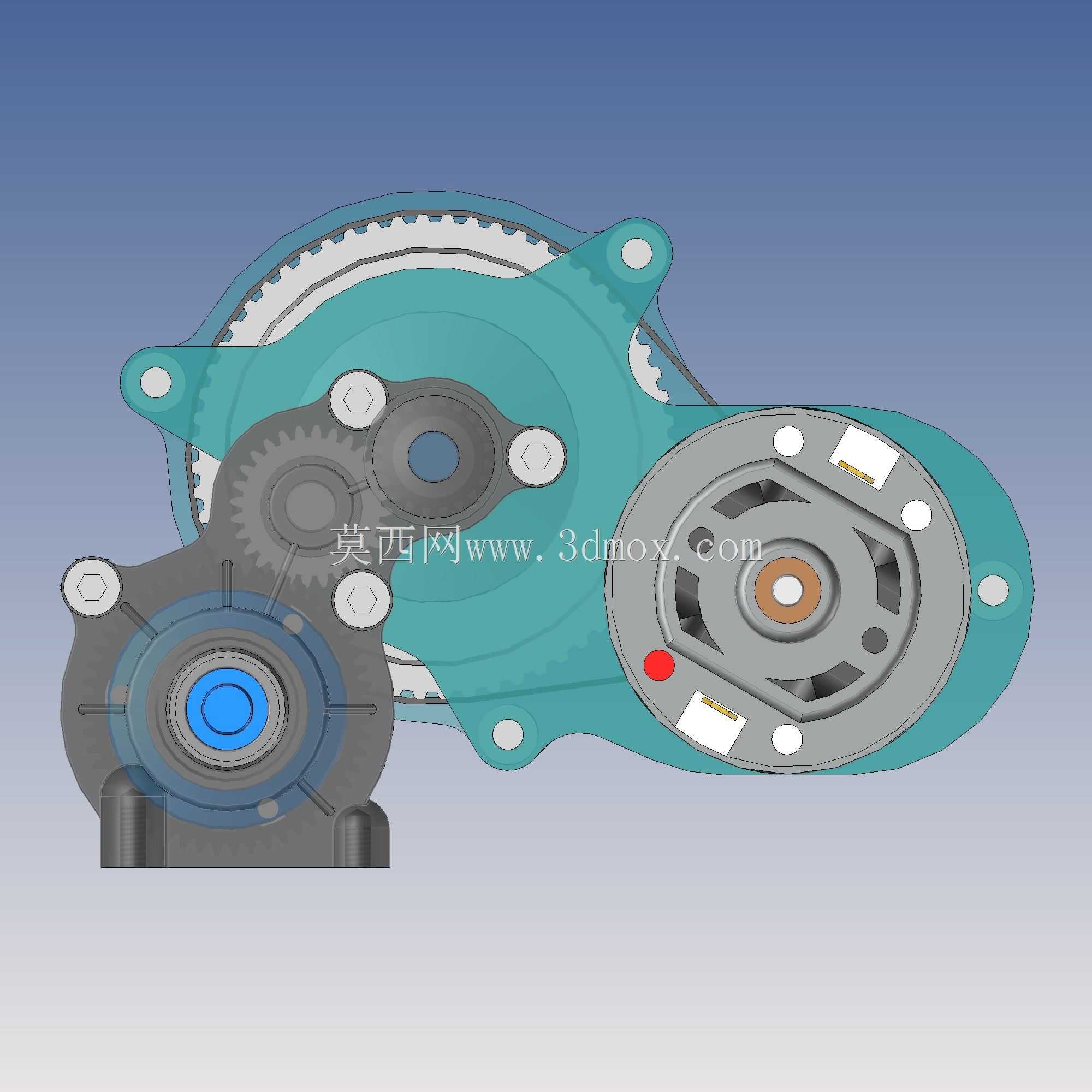

轴向SCX-10皮带式传动变速结构

　　这套轴向布置的皮带传动结构，最初的设计初衷是替代传统直齿圆柱齿轮啮合的传动方案，解决小尺寸动力传输场景下齿轮啮合噪音大、啮合间隙补偿难度高、冲击载荷下易打齿的实际问题，目前在小型遥控模型车、紧凑型桌面动力传输工位、轻载检测设备的动力传递环节都有广泛的适配空间。从实际使用场景来看，这类T2.5齿形带传动结构，不需要像齿轮传动那样严格控制两轴的中心距公差，带体本身的聚氨酯材质自带一定的缓冲吸振能力，在540级别动力单元的输出工况下，能有效过滤动力端启动、正反转切换时产生的瞬时冲击，避免动力冲击直接传递到负载端造成结构件松动或者传动失效。

　　从功能特性上看，这套结构采用轴向叠装的布局方式，将主动带轮、从动带轮、张紧调节结构、输出轴连接端全部整合在同一侧的安装基座上，相比传统平行轴双支架固定的齿轮传动结构，横向安装尺寸压缩了近40%，非常适合安装空间局促、对传动组件轴向厚度有严格限制的设备场景。带轮的齿形完全匹配T2.5同步带的齿距参数，传动过程中不会出现打滑问题，能保证精确的传动比，和同尺寸的直齿轮传动相比，传动效率差距控制在2%以内，完全能满足轻载场景下的动力传输需求。结构上集成的张紧调节结构，不需要额外加装外置张紧轮，只需要调整主动带轮安装座的偏心位置，就能实现皮带张紧度的微调，安装调试的步骤被大幅简化，后期维护更换皮带时，也不需要完全拆解整个传动基座，只需要松开固定螺栓就能完成带体更换，维护效率提升明显。

　　设计思路上，整个结构优先考虑了安装兼容性，输出轴端的连接尺寸完全适配常规SCX-10规格的负载连接接口，不需要额外制作转接件就能直接替换原有齿轮传动组件。基座部分采用一体化的成型结构，所有带轮的安装轴孔位置度公差控制在0.02mm以内，保证带轮安装后不会出现偏摆，避免皮带运行过程中出现跑偏、异常磨损的问题。带轮的挡边结构做了加高处理，即使在设备出现较大振动、皮带张紧度出现小幅衰减的情况下，带体也不会从带轮上脱出，提升了整个传动结构的运行可靠性。固定螺栓全部采用内六角圆柱头规格，安装时可以从单侧完成所有紧固件的操作，不需要在结构两侧预留扳手操作空间，进一步降低了对安装空间的要求。

　　从安装边界和尺寸参数来看，整个传动组件的最大外轮廓没有超出安装基座的投影范围，所有突出的紧固件端头都做了沉孔处理，不会和周边的结构件产生运动干涉。输入轴端的连接位适配常规540规格动力单元的输出轴尺寸，轴上设置的平键槽能保证动力传输过程中不会出现相对转动，连接可靠性更高。从动带轮和输出轴采用一体化设计，减少了装配环节带来的累积误差，输出轴的支撑位设置了两个径向轴承，能承受一定的径向载荷，满足带传动过程中皮带拉力带来的径向力负载要求，避免轴端出现变形。整个结构的重量相比同规格的金属齿轮传动组件降低了30%左右，对于对自重有严格要求的移动类设备来说，能有效降低整体负载，提升动力续航表现。在实际装配过程中，只需要将基座的四个安装孔对准设备上的对应固定位，拧紧紧固件之后调整好皮带张紧度，就可以完成整个传动组件的安装，不需要做额外的适配加工，对于设备改装、结构升级的场景来说适配性极强。
