田宫CC-01遥控车电机固定安装支架

　　在比例遥控模型车的传动系统搭建中，电机安装位的定位精度直接决定了动力输出的同轴度与传动效率，这款适配田宫CC-01底盘的电机支架，是针对该款攀爬车架的动力舱空间专门设计的固定结构件。从实际装车场景来看，CC-01作为经典的仿真攀爬底盘，原厂电机位在应对不同规格的有刷/无刷电机替换时，常出现安装孔位不匹配、电机轴与减速大齿轮啮合间隙偏差的问题，这款支架通过一体化的成型结构，在保留原厂底盘安装定位基准的前提下，重新规划了电机的固定点位，让电机输出轴与传动齿轮的中心距可以保持在设计公差范围内，避免齿轮偏磨、传动异响等常见改装问题。

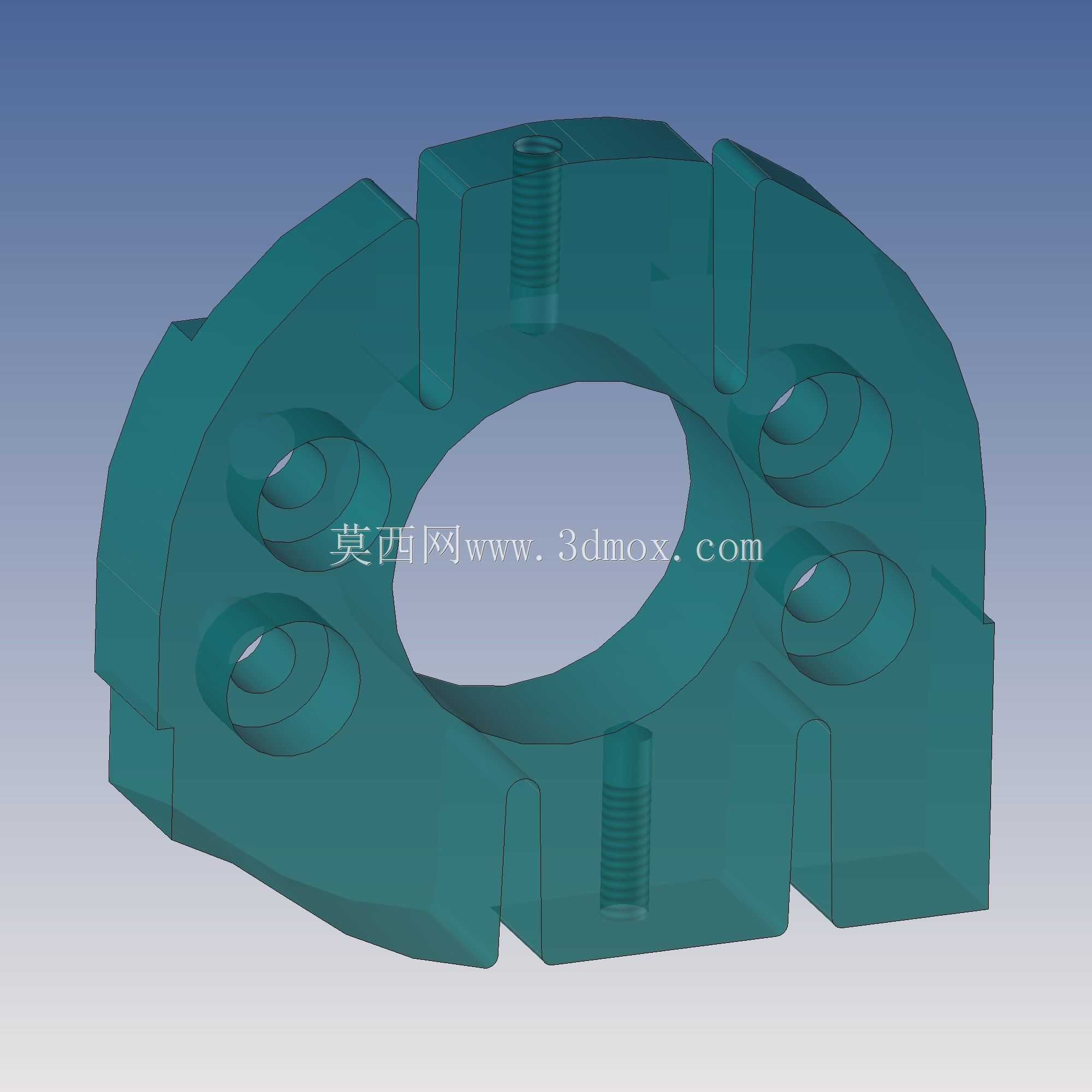

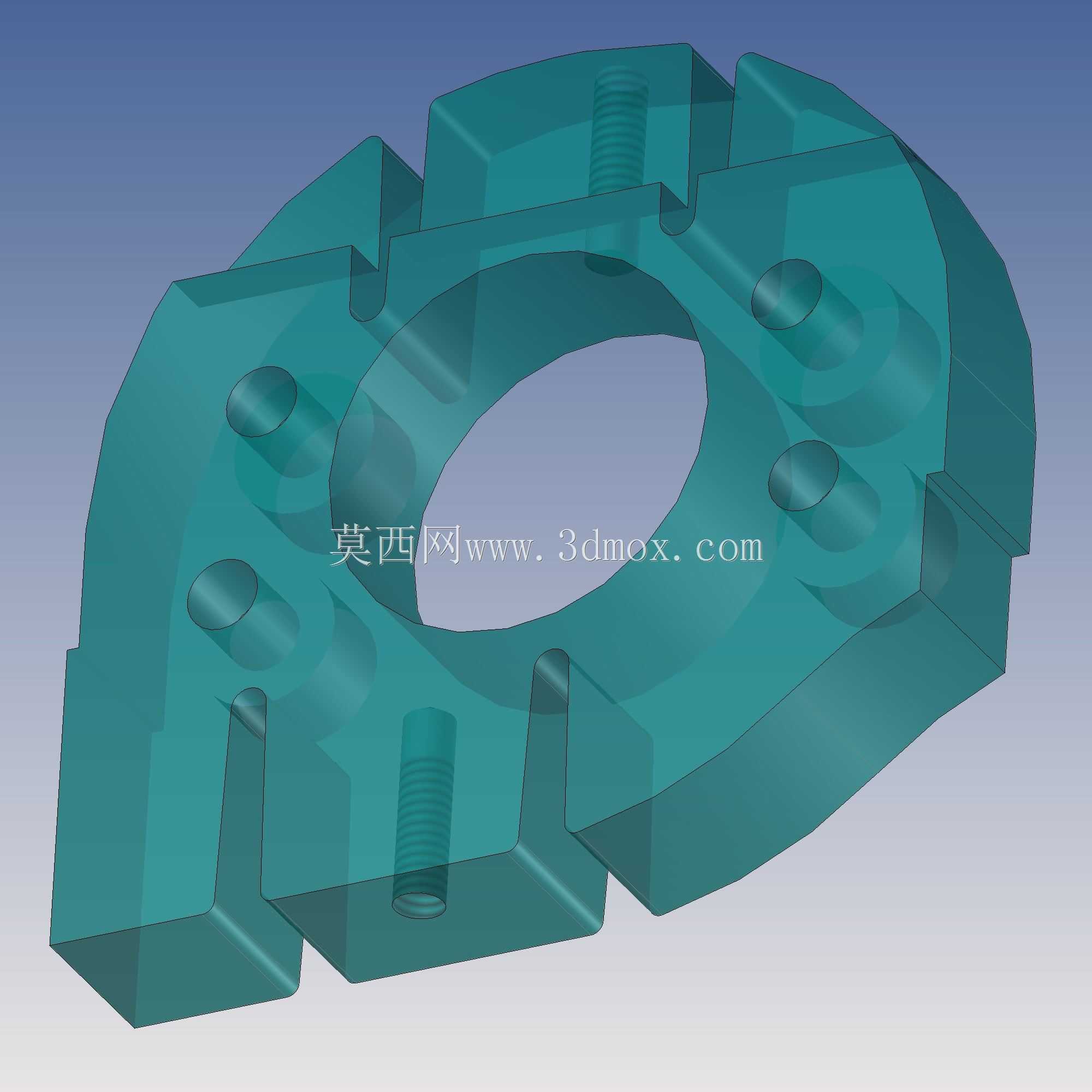

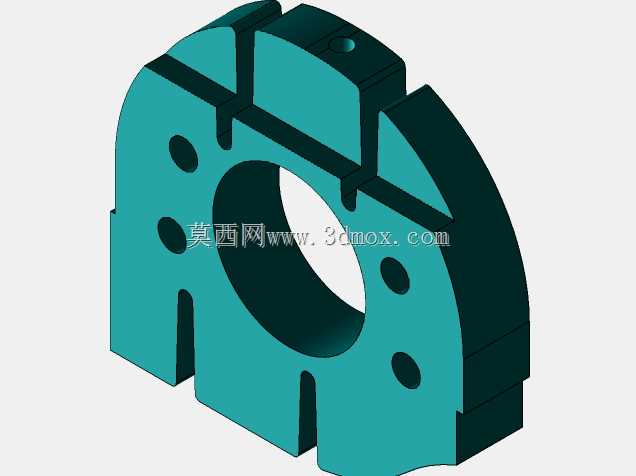

　　从结构设计思路上，这款支架采用了环形主体加周向定位凸台的布局，中心的大尺寸镂空结构是为电机本体的圆柱端面预留的容纳位，周向均匀分布的柱状凸台对应电机端盖的安装孔位，每一处凸台内部都设计了内螺纹结构，无需额外预埋螺母，直接通过螺丝即可完成电机与支架的锁紧固定，减少装配时的零件数量。支架边缘的几处开槽结构并非减重设计，而是对应底盘上的原有卡位，安装时可以直接卡入底盘的预设槽位，配合底部的两个带螺纹孔的固定脚，实现支架与底盘的双重定位，避免车辆在攀爬颠簸、动力急加减速时支架出现移位。

　　从安装边界尺寸来看，这款支架的整体外轮廓完全贴合CC-01底盘的动力舱内部空间，不会与周边的转向拉杆、避震固定座、电池仓结构产生干涉，支架的厚度设计兼顾了结构强度与空间利用率，既不会因为过薄导致电机大扭矩输出时出现支架形变，也不会因为过厚侵占其他部件的安装空间。周向的螺纹孔深度经过匹配计算，螺丝锁紧后不会穿透支架凸台触碰电机线圈部分，避免造成电机短路损坏。支架表面的所有棱边都做了小尺寸的倒角处理，既可以去除加工毛刺，也能在装配时避免刮伤电机线的绝缘层。

　　在实际使用场景中，这款支架除了适配原厂规格的540级有刷电机外，也能兼容同安装孔位的无刷改装电机，固定点位的位置精度控制在0.1mm以内，能保证电机齿轮与减速大齿轮的啮合间隙保持在合理范围，既不会因为间隙过大打齿，也不会因为间隙过小增加传动阻力。支架的材质选择上兼顾了刚性与韧性，能承受攀爬车越野时的持续振动，不会因为长期冲击出现螺纹滑牙、结构断裂的问题。不同于市面上通用型的电机可调支架，这款支架是完全针对CC-01底盘的空间做的适配设计，不需要额外打磨修改底盘结构，直接替换原厂支架即可完成安装，大幅降低改装时的加工难度，对于普通模型玩家来说，按照原有装配顺序即可完成动力部分的组装，不需要额外测量定位。

　　从结构细节来看，支架上的每一处固定孔位的位置都经过实车装配验证，中心镂空的直径尺寸刚好匹配电机前端盖的定位凸台，安装时电机可以直接嵌入中心孔完成预定位，不需要反复调整电机位置即可对准安装孔，提升装配效率。底部的两个固定脚的间距与底盘上的安装柱间距完全一致，锁紧螺丝后支架与底盘完全贴合，不会出现翘边、虚位的问题。周向的几个凸台高度一致，保证电机安装后端面与支架平面完全贴合，电机轴与支架平面保持垂直，避免电机轴倾斜导致的齿轮偏磨问题。
