仿真攀爬车路虎卫士D90底盘结构设计

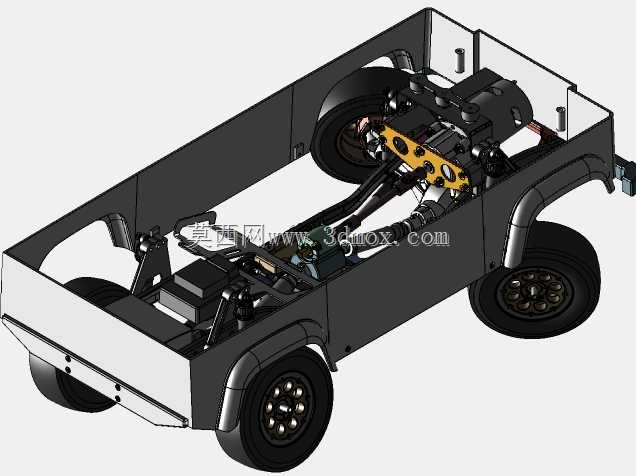

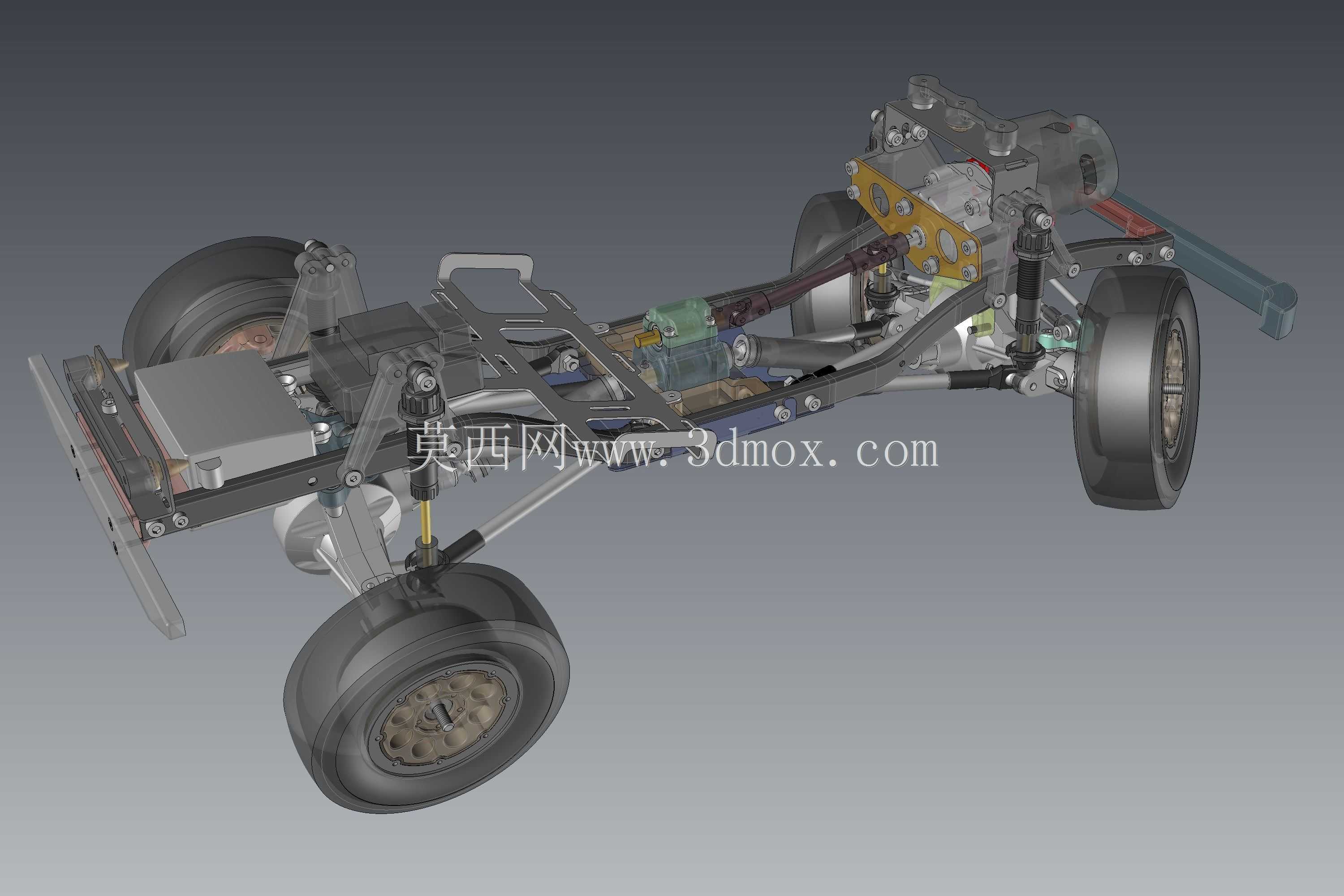

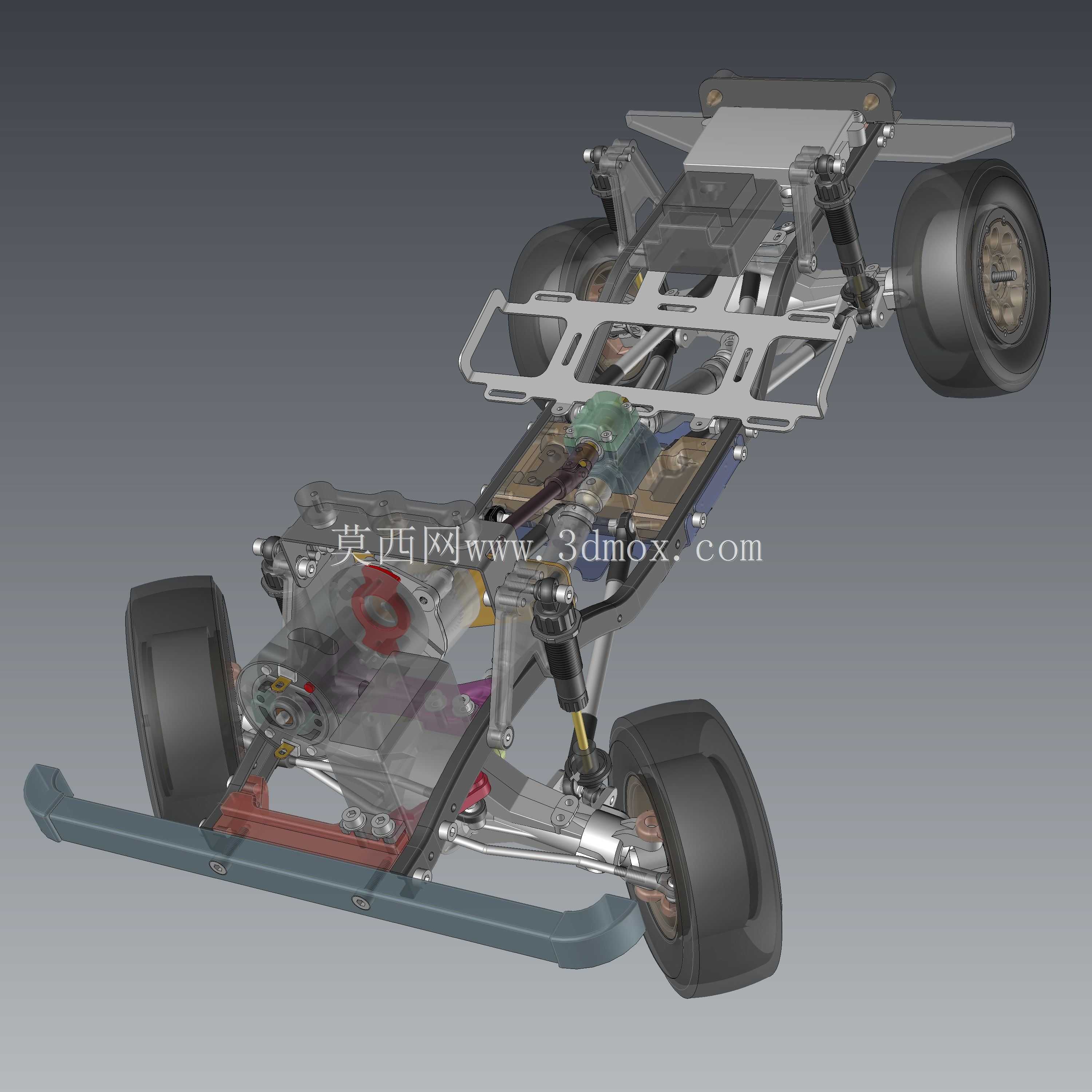

　　这套仿真攀爬车底盘结构，核心面向1:10比例RC越野攀爬场景设计，可适配路虎卫士D90硬壳车壳，满足户外复杂地形穿越、仿真姿态展示、模型赛事竞技等多场景使用需求，整套结构在通过性、结构强度、仿真还原度之间做了针对性平衡。从实际使用维度看，攀爬车底盘需要应对碎石坡、泥泞路、交叉轴、陡坡缓降等复杂非铺装路面工况，因此结构设计上优先保证悬挂行程、传动可靠性以及部件抗冲击能力，避免常规平跑车架在越野场景下易出现的传动脱节、悬挂断裂、车桥变形等问题。设计过程中参考了真车的非承载式车身结构逻辑，采用金属底盘导轨作为核心承载基体，所有动力、传动、悬挂部件均直接固定在导轨上，后续加装车壳时仅需通过对应的安装柱连接即可，

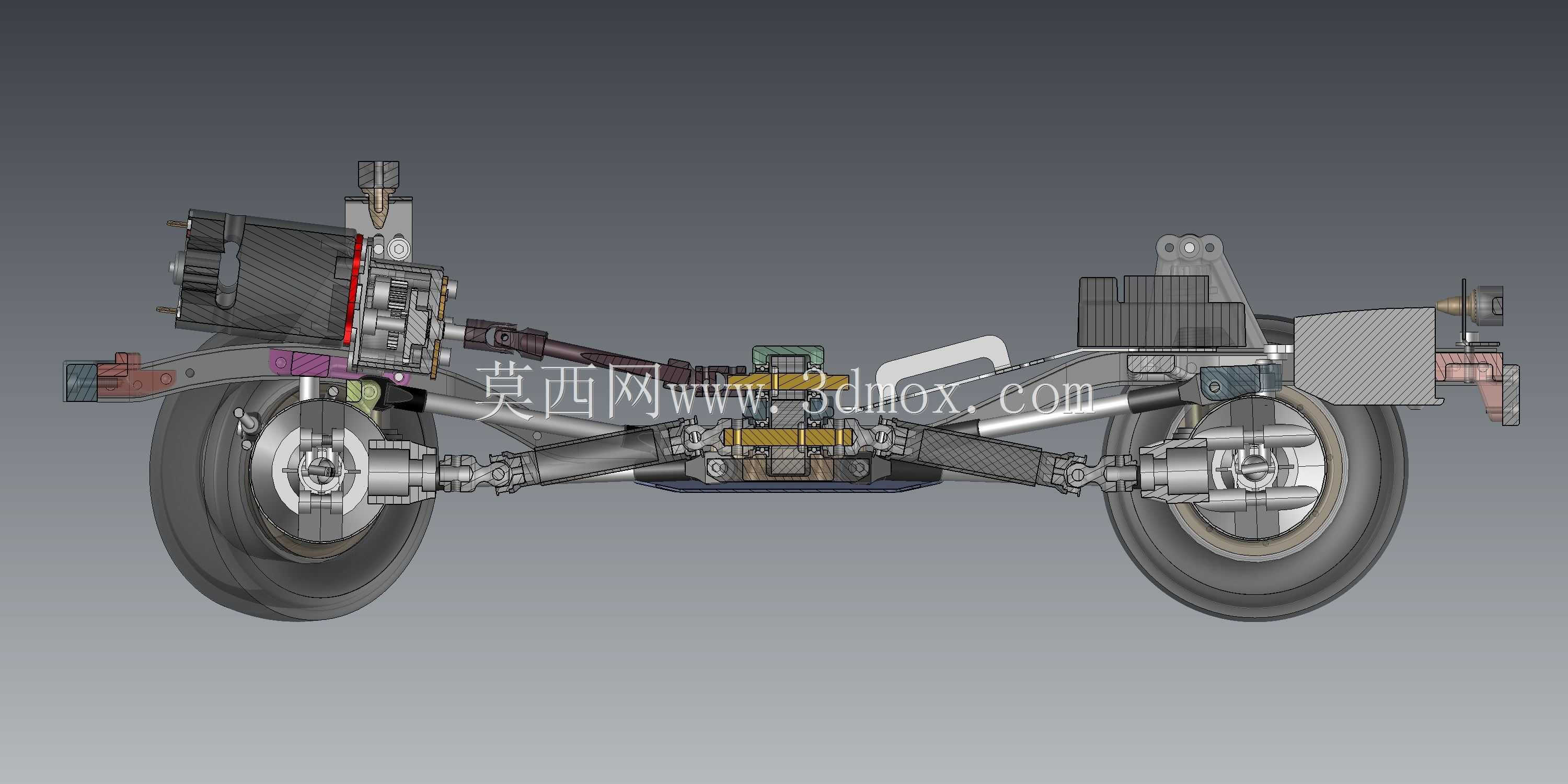

　　不会因为车壳形变影响核心行走结构的稳定性。行走部分采用前后直桥结构，搭配长行程液压减震器，减震器上下安装点分别通过球头与车架、车桥连接，可实现最大32mm的单侧悬挂压缩行程，在交叉轴工况下能保证四个轮胎始终贴合地面，最大化抓地面积，避免单轮悬空失去动力。前桥集成了HP规格预测齿轮箱，将电机输出的动力通过伞齿组换向传递至前轮半轴，齿轮箱内部采用斜齿传动设计，相比直齿传动噪音更低，大扭矩输出下的抗冲击能力更强，可适配高扭力低转速的攀爬专用电机，满足低速攀爬时的扭矩输出需求。传动系统采用轴向布局，沿用成熟的SCX10规格传动轴、车轴组件，这类通用配件在RC模型领域供应链成熟，后期维护更换成本极低，

　　用户可根据自身需求更换不同长度的传动轴来适配不同轴距的车壳，当前底盘的轴距设定为275mm，刚好匹配路虎卫士D90双门版本的车壳安装孔位。分动箱为自主设计的树脂3D打印结构，内部集成两级减速齿轮，将电机输出的高转速低扭矩动力转换为低转速高扭矩输出，同时实现前后桥动力的等比例分配，分动箱外壳采用光敏树脂打印制作，壁厚设置为2.5mm，可承受攀爬时大扭矩输出带来的壳体应力，不会出现壳体开裂的问题。底盘前部加装了金属防撞杠，防撞杠通过两颗M3螺丝固定在底盘导轨前端，突出车桥前缘12mm，可在正面碰撞时吸收冲击能量，保护前桥齿轮箱与转向拉杆结构，防撞杠上预留了仿真绞盘安装位，用户可后续加装仿真绞盘、牵引钩等装饰或功能部件。

　　转向系统采用前置舵机布局，舵机通过金属舵机臂连接转向拉杆，转向拉杆两端采用球头扣连接，可消除转向虚位，同时在悬挂上下运动时不会出现转向干涉，最大转向角度可达38度，满足狭小空间内的转向需求。底盘上的小型结构件，比如减震器固定座、拉杆安装座、线路固定卡扣等，均可通过3D打印或者激光切割金属板制作，这类部件结构简单，加工门槛低，普通模型爱好者无需复杂加工设备即可自行制作替换。安装边界方面，整套底盘总宽度为200mm，底盘导轨最低点离地间隙为32mm，搭配直径96mm的攀爬胎时，最大离地间隙可达58mm，接近角为42度，离去角为38度，纵向通过角为31度，各项通过性参数均达到专业攀爬车的水平。电池与电调的安装位设置在底盘中部的导轨上方，重心位于整车几何中心偏下位置，可降低整车重心，减少侧翻风险，安装位可适配常规2S/3S规格的短身锂电池，固定方式采用魔术贴绑带，方便用户快速更换电池。整套结构没有做冗余的装饰设计，所有部件均服务于攀爬性能与结构可靠性，同时预留了充足的改装空间，用户可根据自身的仿真需求加装挡泥板、侧踏板、仿真油箱等装饰部件，也可通过更换不同硬度的减震弹簧、调整减震器安装角度来改变悬挂的软硬特性，适配不同的地形场景。
