铝型材T形槽三孔线缆固定夹结构设计

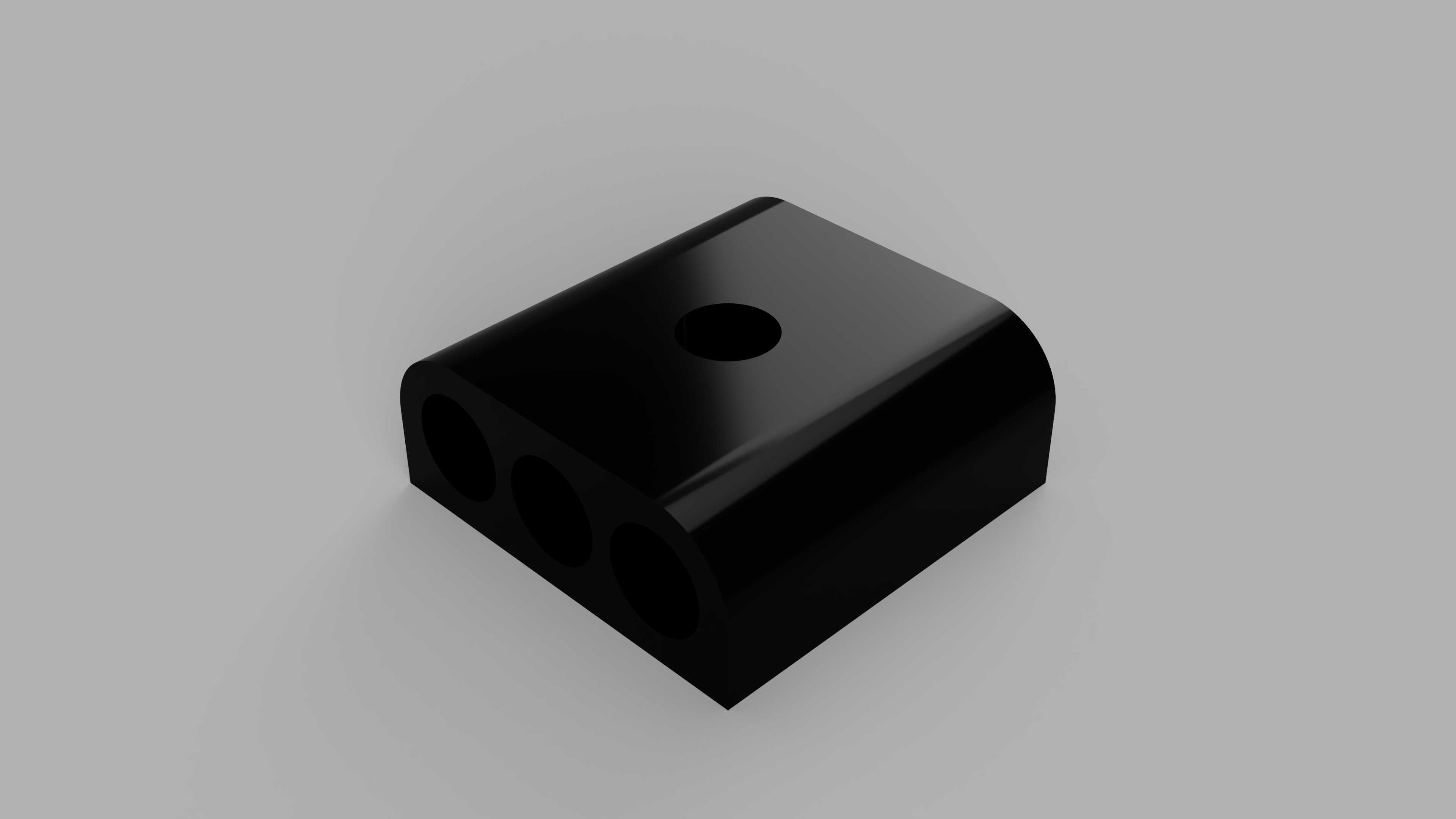

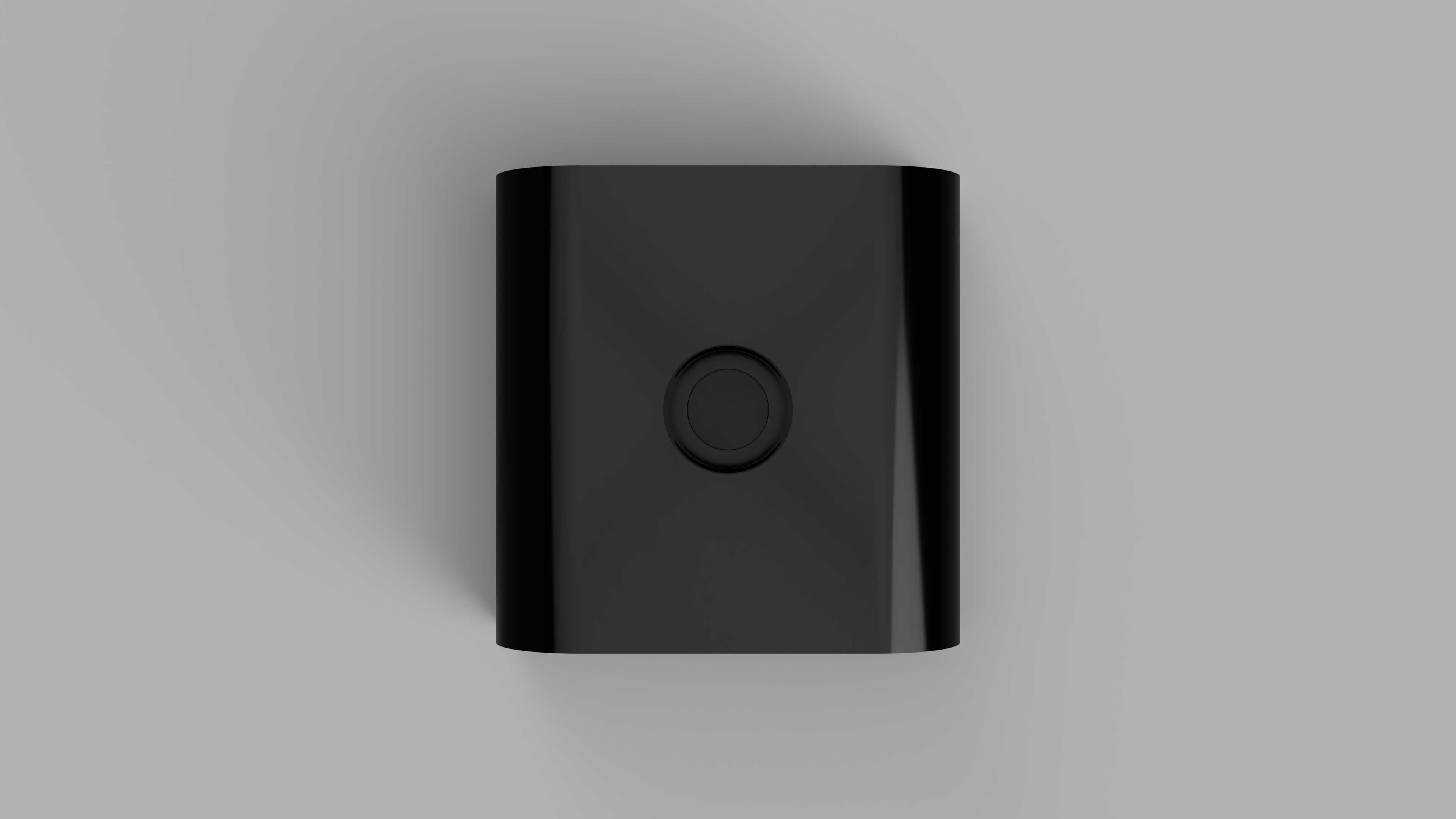

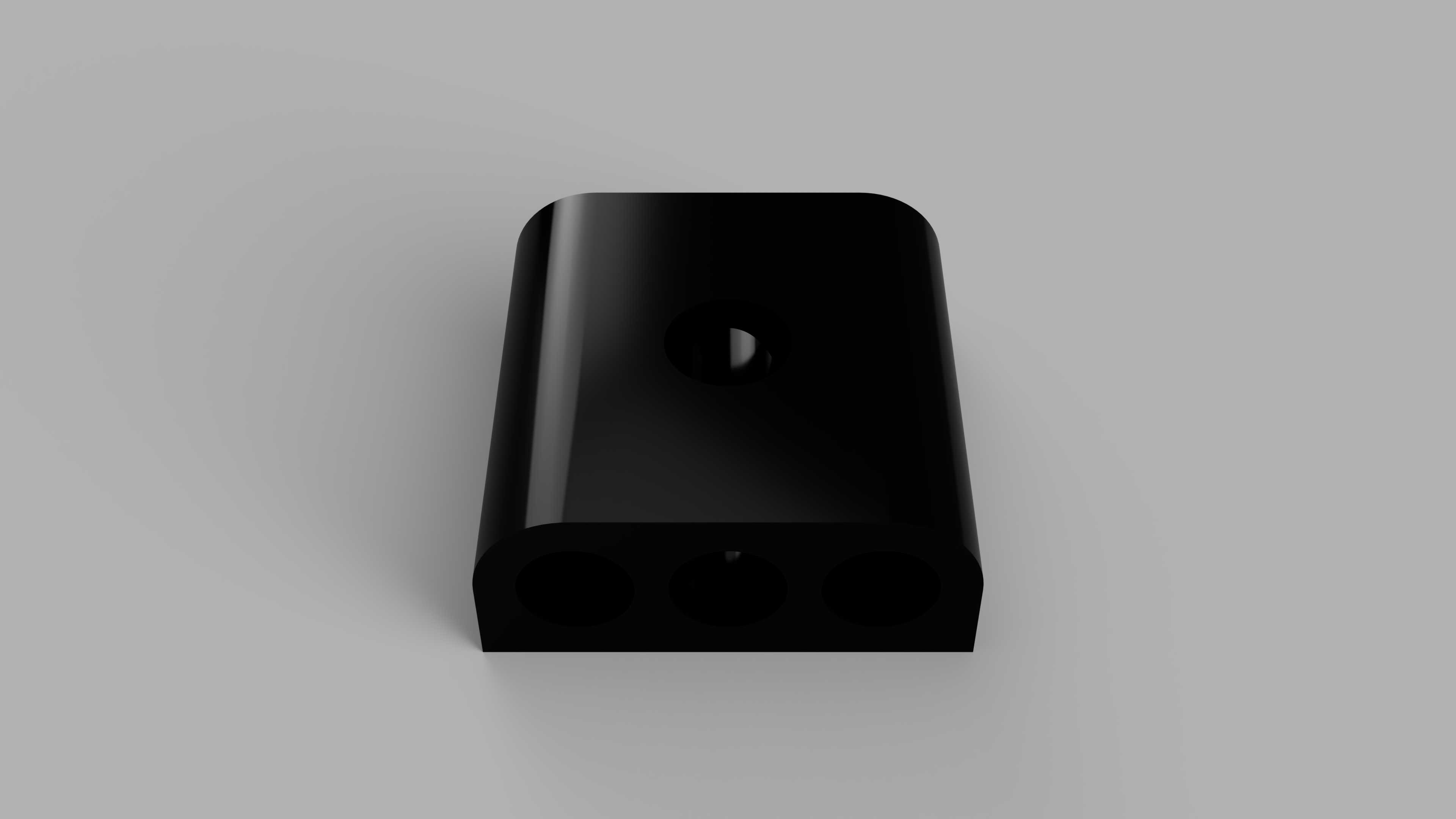

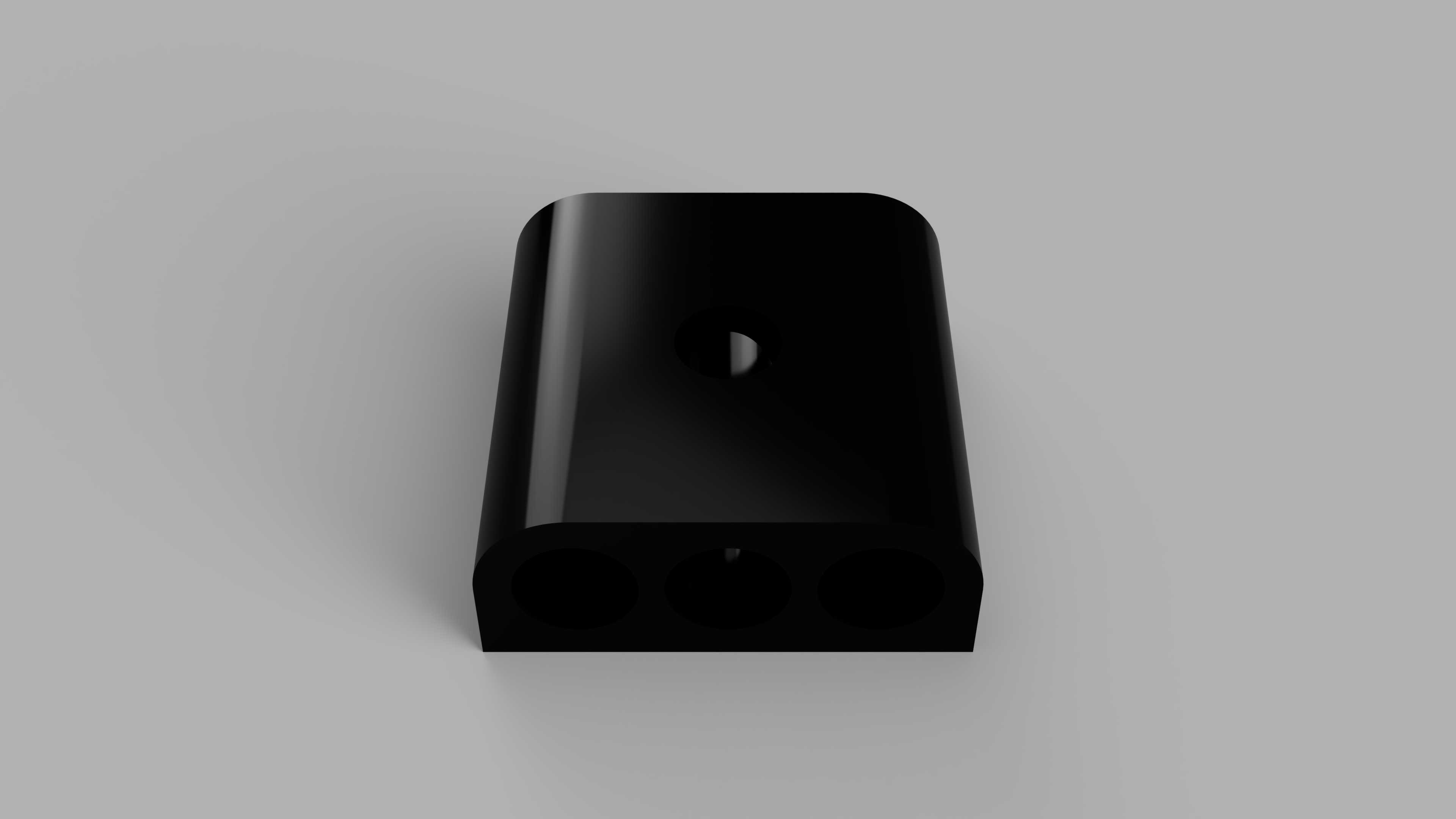

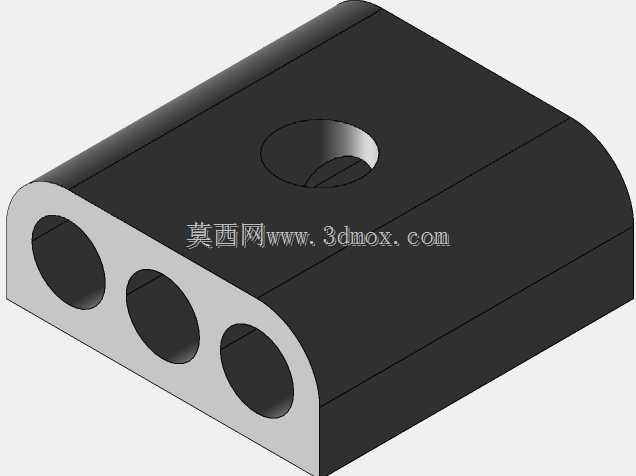

这款T形槽线缆固定夹，是面向工业铝型材框架类设备开发的配套走线固定构件，主要适配工业生产场景中常见的2020、3030系列铝形T型槽安装位，解决铝型材框架设备布线杂乱、管线易移位剐蹭的实际痛点。在自动化生产线机架、3D打印设备框架、实验室小型试验台架、工业设备防护栏搭建等场景中，各类信号电缆、动力线缆、气动软管、冷却输水软管往往需要沿着铝型材槽道规整排布，传统的扎带固定方式存在拆装不便、调整走线位置时需剪断重扎、长期使用易老化松脱的问题，这款专用线缆夹正是针对这些使用缺陷设计的配套固定件。产品整体采用圆角方块式外形结构，主体一侧做圆弧过渡处理，避免尖锐棱角划伤管线外皮或是磕碰操作人员，安装侧完全贴合铝型材T形槽的卡入尺寸，可直接顺着槽道滑入安装位置，无需额外在铝型材上打孔攻丝，不会破坏型材本身的结构强度，调整走线位置时只需滑动夹体到目标点位即可，拆装调整效率远高于传统固定方式。夹体上部设置有单个安装定位孔，可配合紧定螺钉将夹体牢牢锁定在T形槽的指定位置，设备运行产生的振动也不会让夹体出现滑移走位的情况，固定可靠性更强。夹体正面并排设置三个贯通式穿线孔，孔口边缘均做了圆角倒角处理，穿入管线时不会割伤线缆绝缘层或是软管外壁，三个独立孔位可实现不同类型管线的分孔排布，比如将动力电缆、信号电缆、气动软管分别穿入不同孔位，避免不同管线之间互相干扰，也方便后期设备维护时快速区分对应管线。这款夹体可同时容纳多根不同规格的管线穿过，单夹即可完成一个点位的多管线规整固定，减少型材槽道内固定件的占用空间，让整体布线更加整洁美观。在实际设备装配场景中，该线缆夹可沿着铝型材槽道按照走线间隔需求灵活布置，不管是水平走向的管线排布还是垂直方向的走线固定，都能提供稳定的夹持固定效果，避免设备运行过程中管线晃动拉扯导致接头松脱、管线磨损的问题，有效延长管线的使用寿命，降低设备因管线故障导致的停机维护概率。夹体的整体外形尺寸完全适配对应规格铝型材的安装边界，安装后不会突出型材表面过多，不会影响铝型材框架上其他配件的安装，也不会和设备移动部件产生干涉，适配各类采用标准T形槽铝型材搭建的设备框架使用。
