单柄冷热水面盆龙头三维建模设计作品

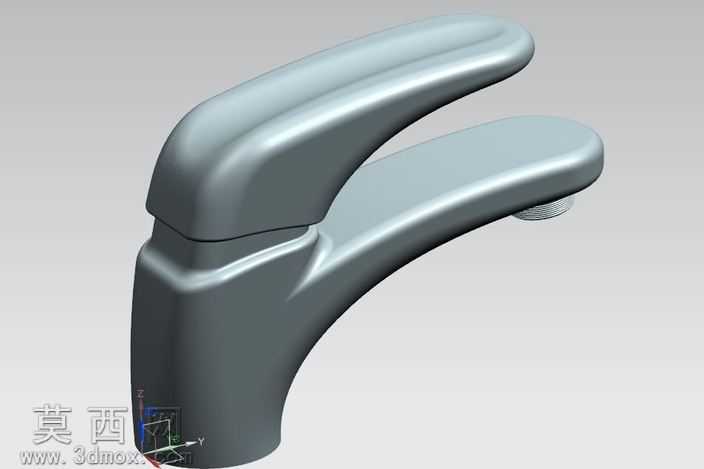

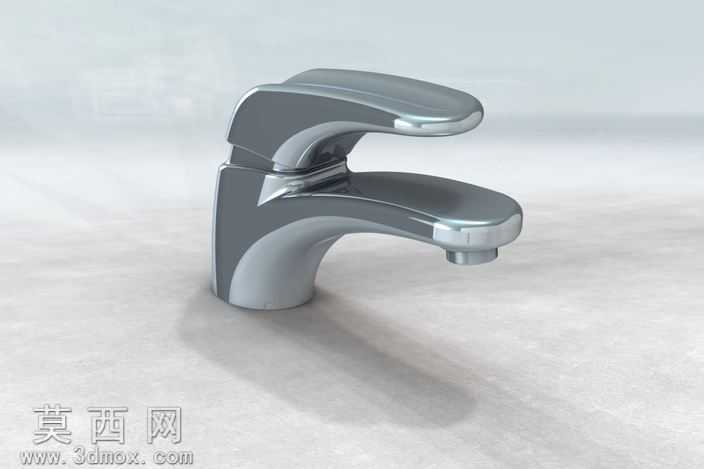

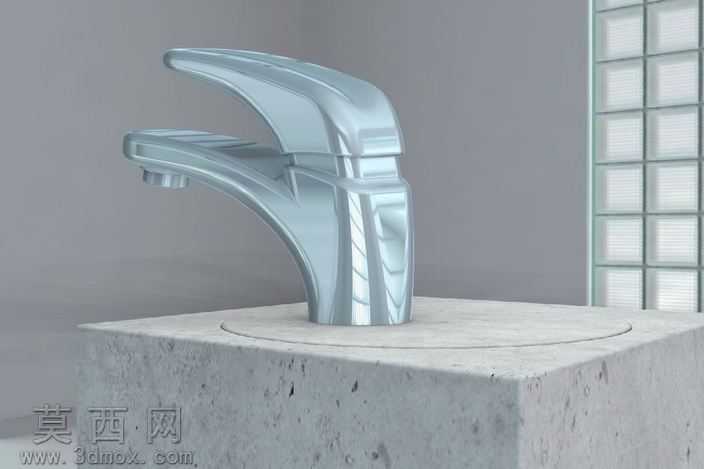

本作品为单柄冷热水面盆水龙头的三维数字化建模成果，建模过程依托NX9.0平台完成全参数化构建，完整还原了民用面盆龙头的经典造型与功能结构。建模阶段首先以龙头安装基准面为起点，绘制底座安装轮廓的草绘截面，通过拉伸、拔模命令构建与台盆贴合的锥形底座结构，底座曲面采用G1连续过渡处理，保证与台盆接触面的贴合度，同时预留标准进水接头的安装孔位特征。主体出水管部分采用扫掠命令生成流畅的弧形出水通道，扫掠路径经过多轮曲率调整，既保证出水嘴延伸至面盆中心的实用尺寸，又让整体外轮廓线条顺滑无突兀折角，出水嘴末端内置起泡器安装位的环形卡槽结构，还原真实产品的装配细节。上方的单柄控制手柄采用一体化曲面建模，手柄握持区域做了符合人体工学的微弧凹陷处理，手柄与阀芯连接的基座部分通过回转、布尔运算构建出与主体衔接的过渡曲面，衔接处做了0.5mm的圆角过渡处理，避免尖锐棱角带来的廉价质感。材质渲染阶段，主体采用亮面镀铬金属材质，调整材质的反射粗糙度参数至0.12，模拟卫浴五金件高光亮面的电镀效果，同时在曲面转折处添加细微的磨砂质感分层，避免纯镜面材质带来的塑料感；手柄标识区域采用红蓝双色的半透明亚克力材质，区分冷热水调节方向，还原真实产品的视觉标识。结构设计上完整还原单柄混水龙头的内部逻辑，手柄摆动角度对应冷热水混合比例调节，抬升高度对应出水流量控制，所有外部装配缝隙控制在0.2mm的均匀宽度，符合卫浴五金产品的装配精度要求。整体建模过程严格遵循民用卫浴产品的尺寸规范，总高度、出水嘴高度、手柄操作行程均参考市面主流面盆龙头的通用尺寸，既保证外观造型的简约流畅，又兼顾实际使用的功能合理性，可用于卫浴产品设计展示、结构验证、电商渲染素材等多个场景。
