沃尔沃瓦勒机带恒温器机油冷却适配器结构

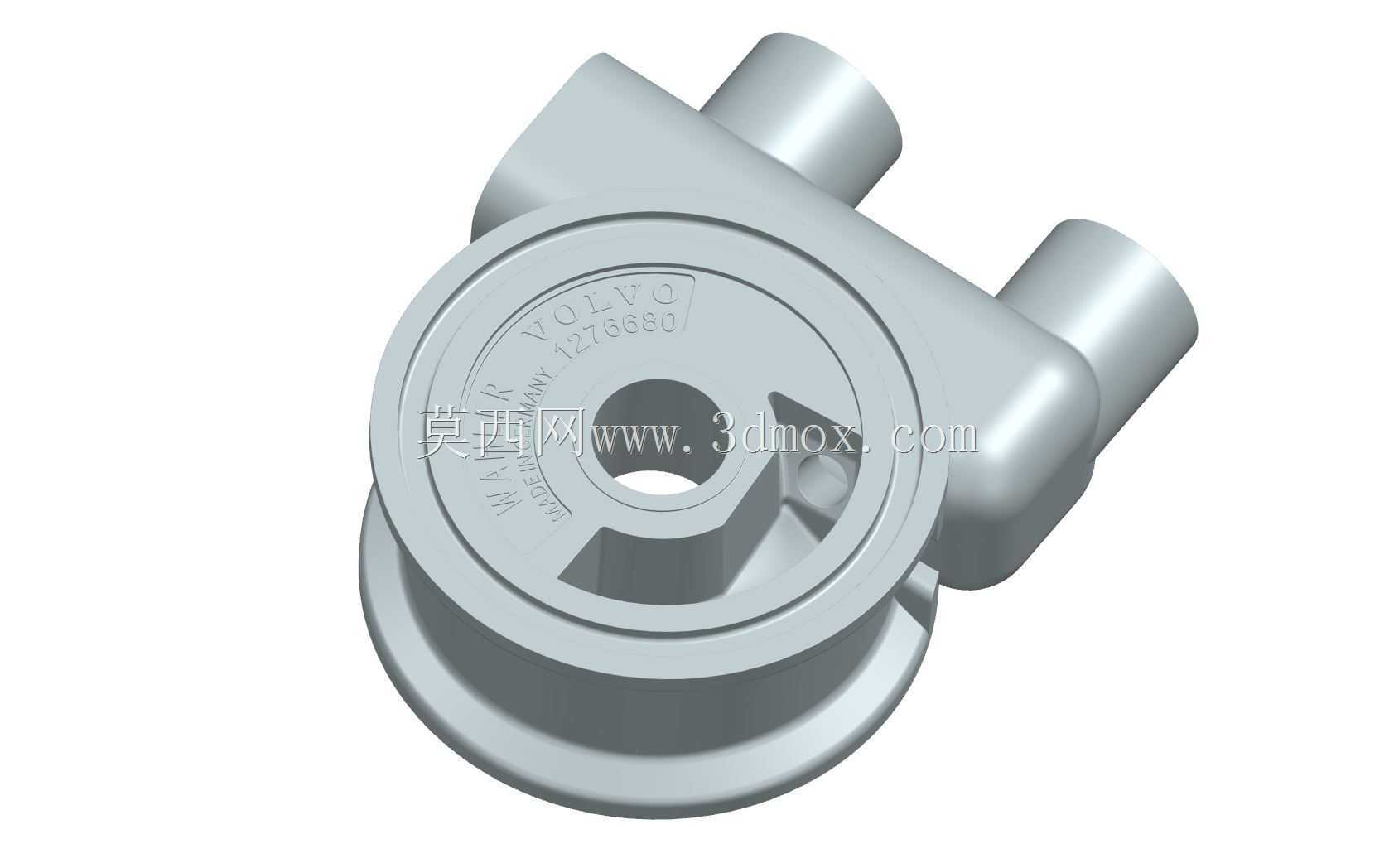

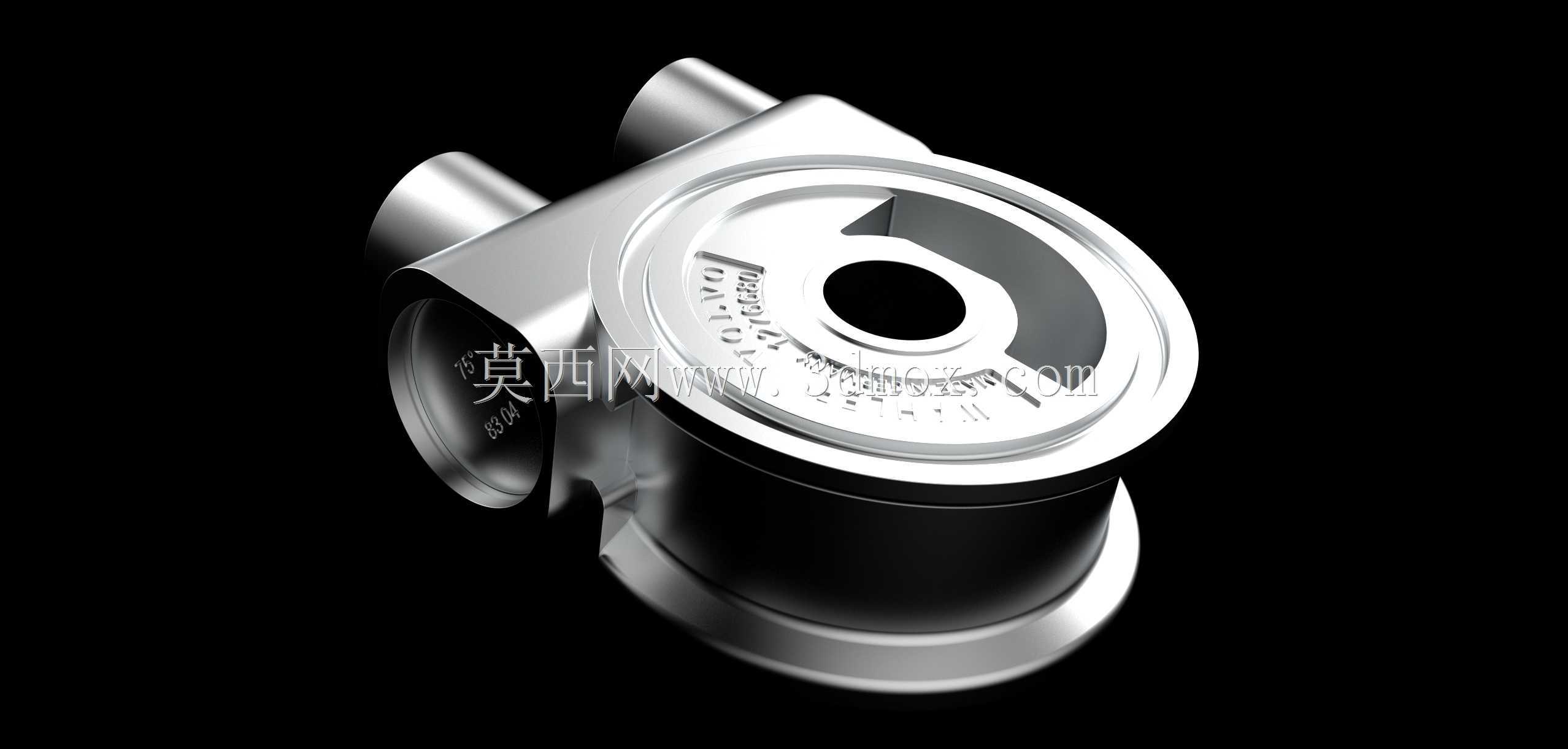

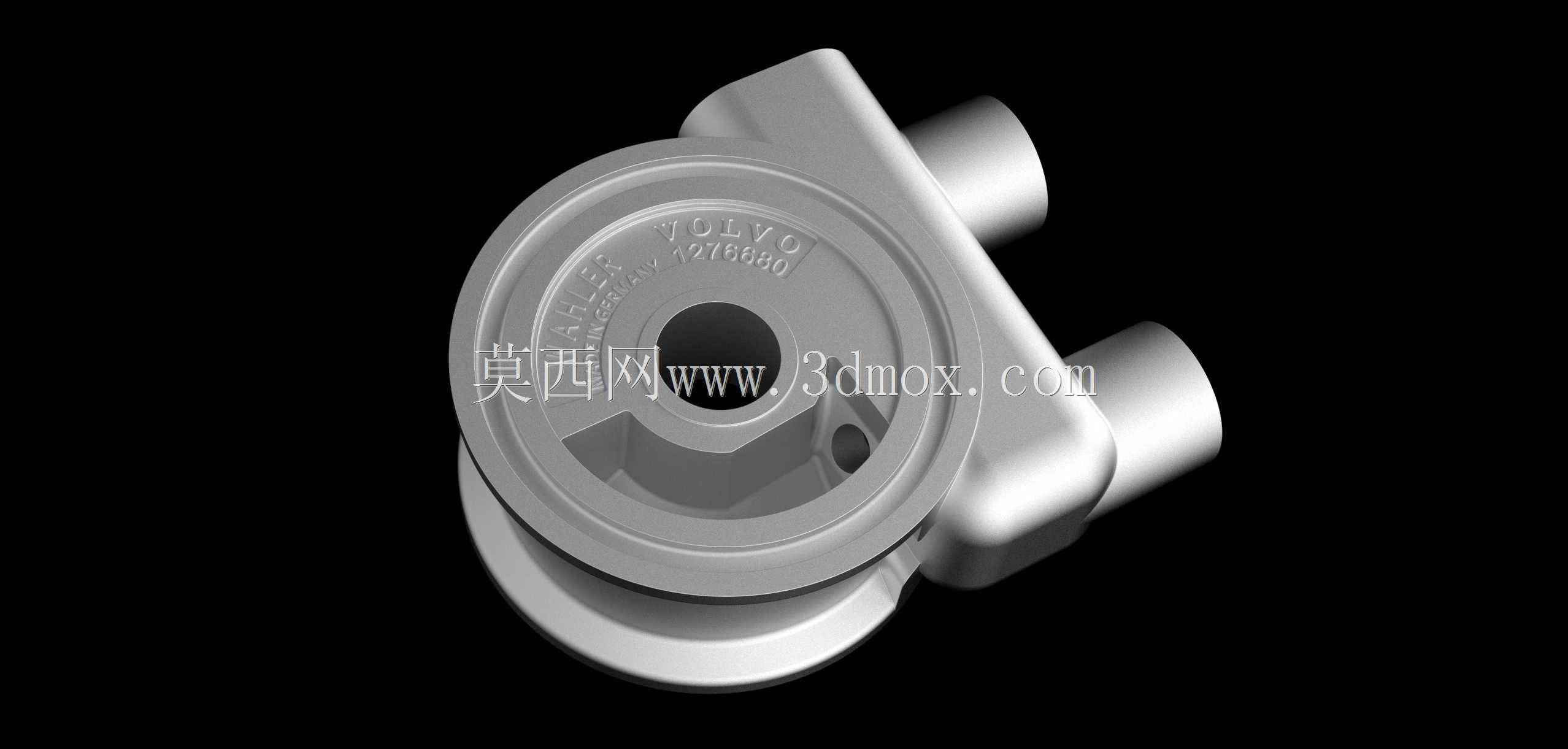

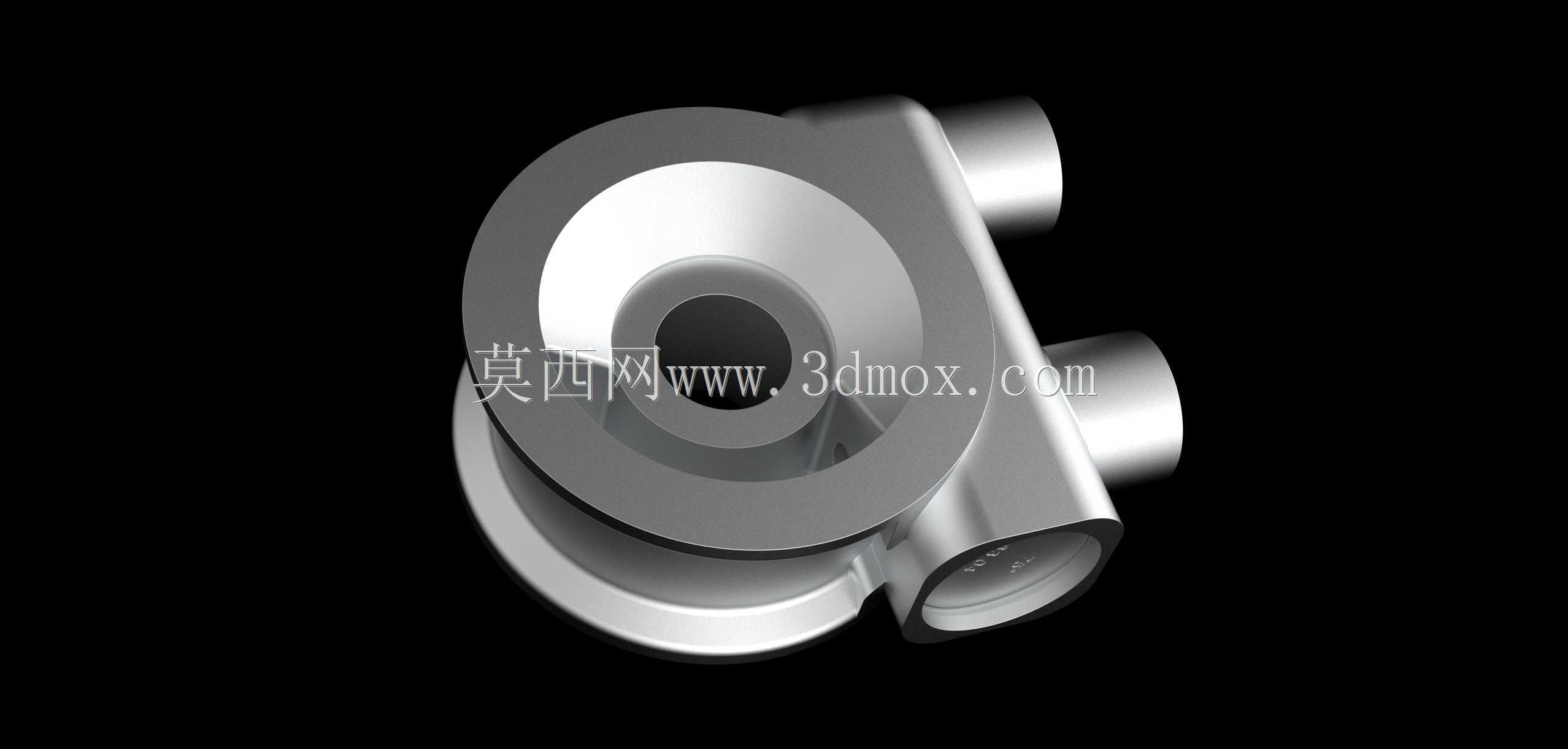

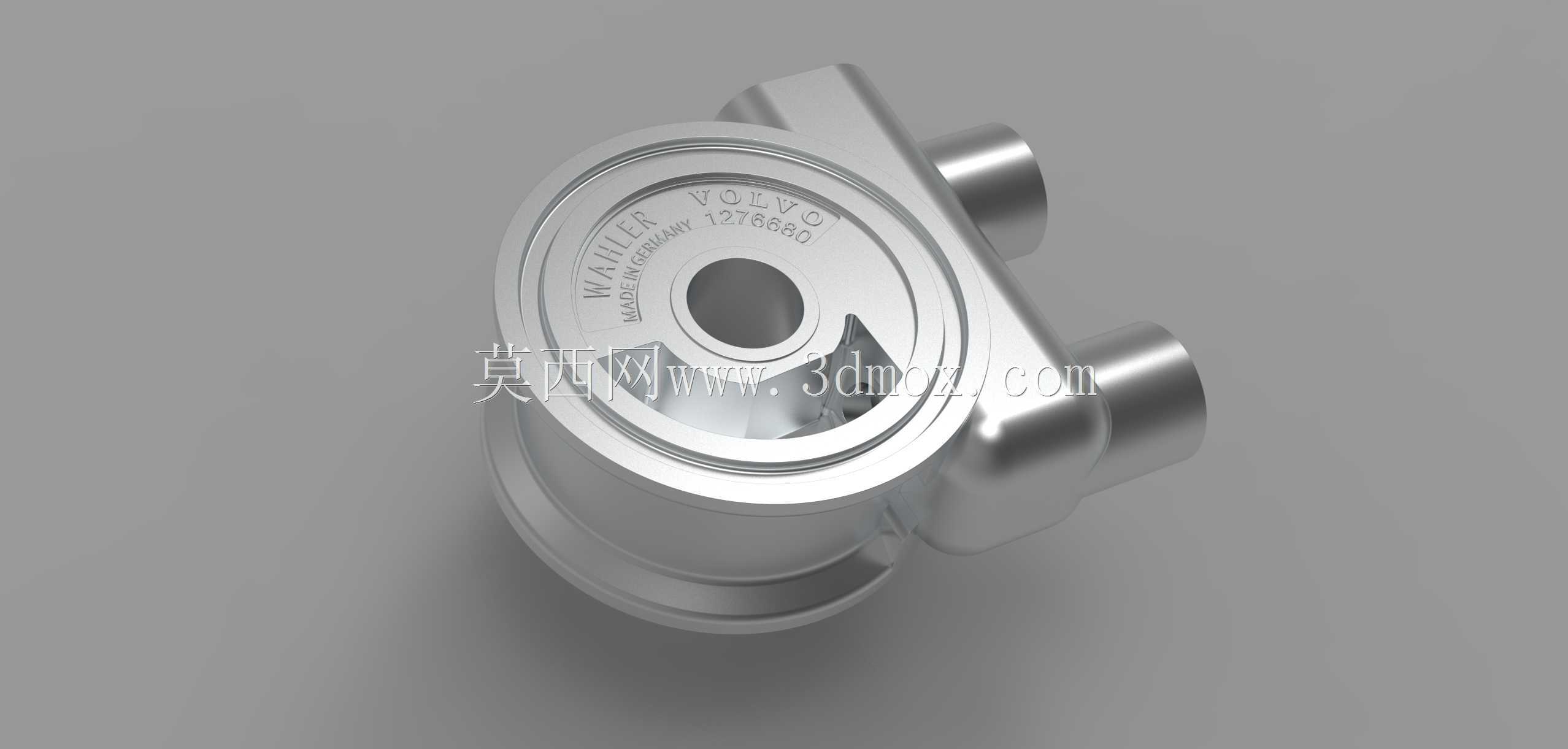

　　在商用车动力总成的润滑系统布局中，机油冷却回路的适配部件一直是影响整机热管理效率的关键结构，这款适配特定机型的机油冷却器适配器，核心作用是衔接发动机主油道与外置机油冷却单元，同时集成75度开启的恒温器结构，实现冷机时机油小循环快速升温、热机时机油大循环流经冷却器控温的功能，避免低温时机油粘度过大增加运转阻力，也能防止高负荷工况下机油温度过高导致润滑性能衰减。从实际装车场景来看，这类适配器多用于大马力柴油机型的润滑回路，适配重型商用车、工程机械设备的动力单元，安装位置通常在发动机缸体侧面的主油道取油口处，一侧对接缸体油道接口，另外两个侧置接口分别连接机油冷却器的进出油路，下部的圆形腔体则用来容纳恒温器阀芯与复位弹簧，

　　整体采用一体化铸造成型后做精密机加工，油路内壁做光滑过渡处理减少机油流动阻力，各连接端面预留密封件安装槽位，保证高压机油回路的密封可靠性。设计阶段首先要匹配发动机主油道的通径参数，确保机油流经适配器时的压损控制在合理区间，不会因通流截面突变造成局部节流，恒温器的开启压力与温度阈值需要和整机热管理标定数据匹配，75度的开启点刚好对应机油从低温高粘状态进入正常工作粘度区间的温度节点，冷启动阶段恒温器关闭，机油不经过冷却器直接回到主油道，快速建立合适的工作温度，减少发动机冷磨损。外形结构上采用对称式侧出接口设计，两个管路接口的中心距、伸出长度都严格匹配对应冷却器的安装位置，避免装车后出现管路弯折、接口错位的问题，

　　上端面的定位凸台与缸体安装面的定位孔精准配合，安装螺栓孔的位置度公差控制在0.1mm以内，保证装配时密封件能够均匀受压，不会出现偏压渗漏的情况。主体结构的壁厚根据油路压力分布做差异化设计，高压油道区域壁厚适当增加，非承压区域做轻量化的壁厚优化，在满足1.5倍额定工作油压的强度要求前提下，尽可能降低部件自身重量，减少发动机总成的额外负载。金属表面做阳极氧化处理，提升耐机油腐蚀与抗锈蚀能力，适配发动机舱内复杂的温湿度与油污环境，长期使用不会出现表面锈蚀、油路结垢堵塞的问题。从结构设计的细节来看，恒温器腔体内部设计有导流筋结构，能够引导机油在恒温器开启后均匀流向冷却器接口，避免局部涡流造成的机油流动噪声，同时减少气泡在腔体内滞留的概率，

　　防止机油含气量过高影响润滑效果。各接口的连接形式采用标准的管螺纹配合O型圈密封，既方便售后维修时的拆装更换，也能保证在发动机持续振动的工况下不会出现密封失效的问题。在三维建模过程中，这类部件需要重点验证各油路的通流连续性，避免出现加工死角造成的油路堵塞，同时要做装配干涉检查，确保适配器装车后与周边的排气管、启动马达、线束支架等部件保持足够的安全间隙，不会在发动机运行过程中因振动产生磕碰磨损。对于维修替换场景来说，这款适配器的接口尺寸完全对标原厂部件参数，不需要改动周边管路与安装点位即可直接替换，恒温器组件采用可拆分设计，后期维护时可以单独更换恒温器阀芯，不需要整体更换适配器，降低全生命周期的使用成本。实际工况验证阶段，需要分别在冷启动、怠速、额定功率输出、最大扭矩输出等不同工况下测试机油温度控制效果，确保恒温器的开启与关闭动作顺畅，不会出现卡滞导致的机油温度异常，同时要在持续高压、高低温交变的环境下测试密封性能，验证各连接部位不会出现渗漏问题。
