汽车发动机下部聚氨酯衬套支座结构

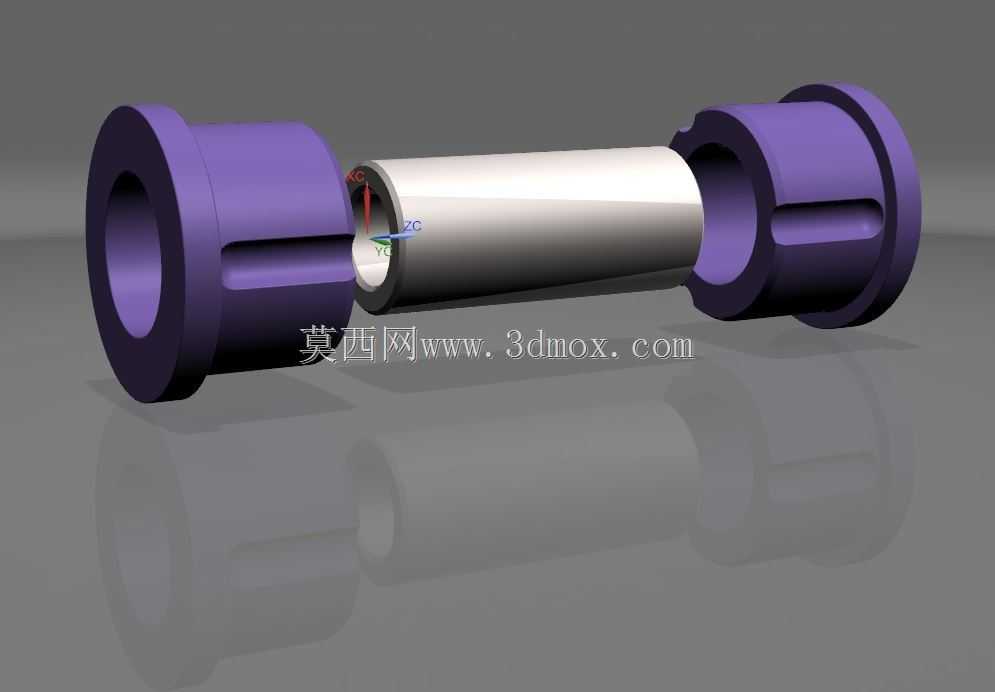

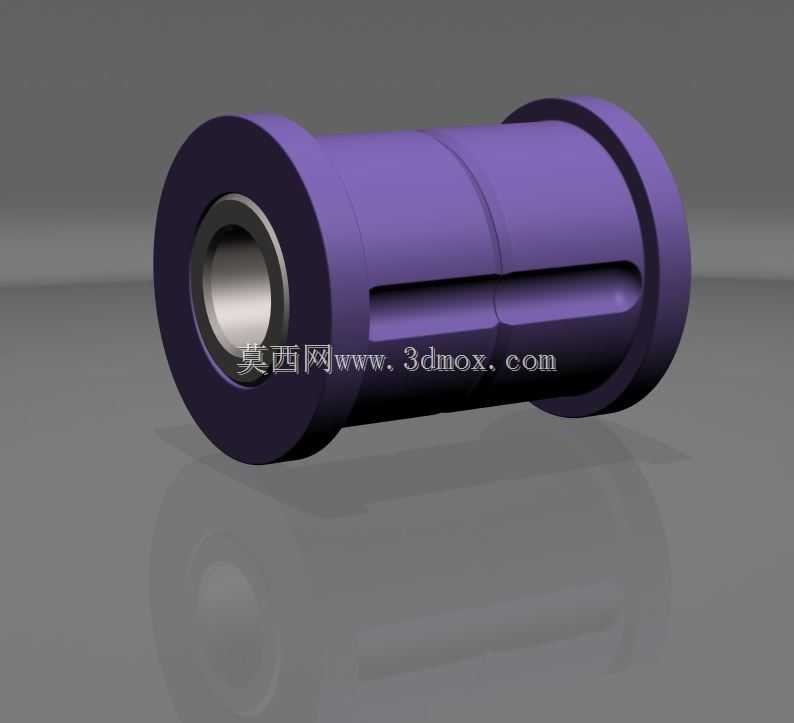

该款聚氨酯衬套支座主要应用于民用乘用车及改装车辆的发动机下部安装点位，作为动力总成与车身副车架之间的柔性连接部件，承担着动力总成载荷承载、震动隔绝、位移限制的核心作用，能够在车辆行驶过程中过滤发动机运转产生的高频震动，避免震动直接传递至座舱引发驾乘不适，同时在车辆加减速、过弯产生动力总成偏移时，提供合适的径向与轴向支撑刚度，限制动力总成的过量位移，避免周边管路、线束与相邻部件发生运动干涉。产品采用分体式组合结构设计，两端为带法兰定位边的硬质聚氨酯支撑座，中间为贯穿式金属衬套内芯，两端支撑座的外侧法兰边直径大于安装孔位直径，安装时可直接卡入副车架的预制安装孔内，无需额外设计轴向定位卡簧结构，降低安装工序复杂度。两端支撑座的侧壁设计有轴向定位卡槽，与安装孔位内的定位凸筋配合，可避免衬套在长期受力过程中发生周向转动，保证连接结构的长期稳定性。中间金属衬套内芯采用锥面过渡结构，相比等直径直筒衬套，能够在承受不同方向载荷时提供渐变的刚度特性，小幅度震动下保持较低刚度提升减震效果，大载荷冲击下刚度快速上升避免过量变形，兼顾日常行驶的舒适性与激烈驾驶的支撑性。产品设计过程中充分考虑了安装边界的适配性，两端法兰的厚度匹配副车架安装位的钣金厚度，安装后法兰端面与钣金面齐平，不会突出于安装平面影响周边部件布置；中间衬套的内孔直径匹配发动机安装支架的固定螺栓尺寸，衬套总长度适配发动机支架与副车架之间的安装间距，安装后金属内芯两端面与支架安装面完全贴合，保证螺栓锁紧后的压紧力均匀分布在衬套端面上，避免局部应力集中导致衬套过早损坏。聚氨酯材质相比传统橡胶衬套具备更好的耐油、耐老化性能，长期接触发动机舱内的油污、高低温交变环境下不易出现硬化、开裂问题，使用寿命更长，同时可通过调整聚氨酯配方硬度匹配不同车型的调校需求，兼顾家用车的舒适取向与改装车型的运动取向。
