沃尔沃B230发动机8阀排气连接法兰结构

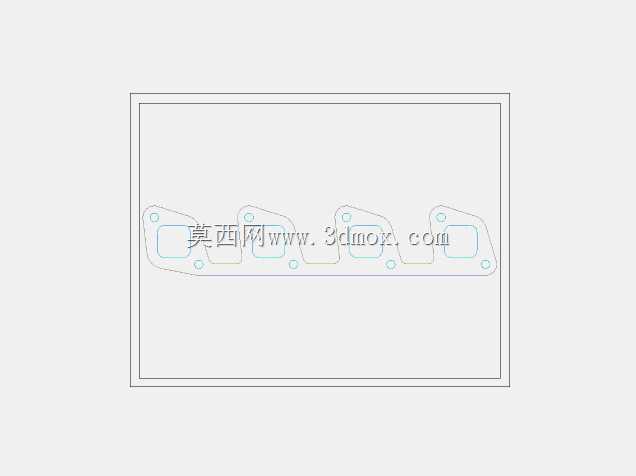

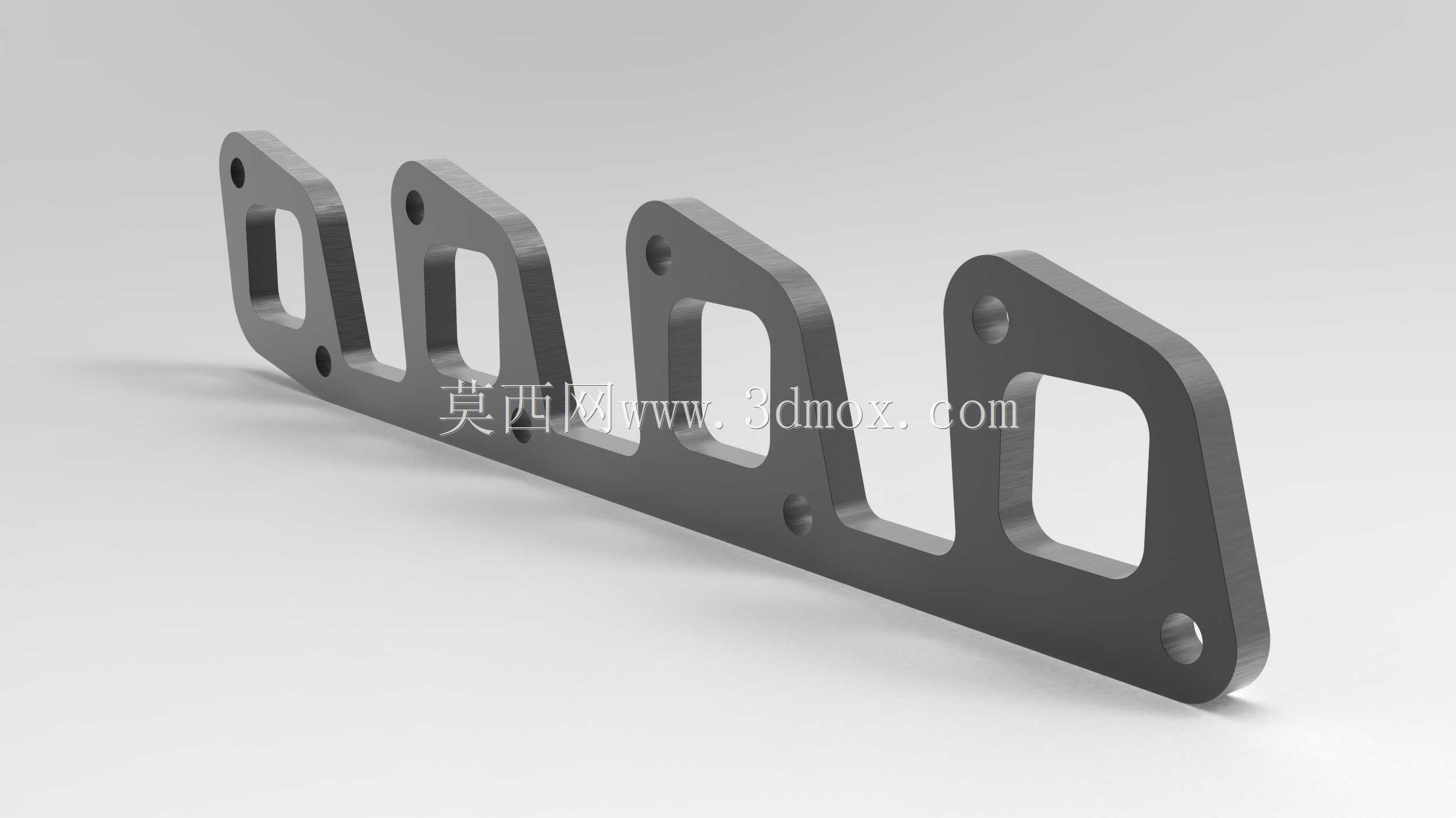

这款排气法兰主要适配直列四缸8阀结构的内燃机排气侧连接场景，在排气系统中承担缸盖排气端口与排气歧管首段的密封衔接作用，是发动机排气通路中保障密封可靠性、控制装配形位公差的核心连接件。从结构设计来看，法兰整体采用长条式一体化铣削成型结构，四个对应缸体排气口的贯通窗口采用圆角矩形轮廓，窗口边缘做了过渡倒角处理，既可以减少排气气流的截面突变阻力，也能避免应力集中导致的法兰长期受热后出现形变开裂。法兰本体上分布的多组安装孔位，完全匹配对应缸盖排气侧的螺栓分布坐标，孔位公差按照IT7级精度控制，保证装配时螺栓可以顺利穿入，不会出现别劲导致的密封垫压合不均问题。法兰的厚度经过热形变校核，在发动机排气侧持续高温工况下，平面度变形量控制在0.1mm以内，能够配合金属复合密封垫实现稳定密封，避免出现排气泄漏导致的动力损失、尾气排放超标问题。安装边界方面，法兰的外轮廓完全避让缸盖周边的冷却管路、传感器安装位，装配时不会与周边附件产生干涉，四个连接臂的结构在保证整体刚性的前提下做了轻量化挖空处理，既降低了零件自重，也减少了热传导路径上的材料堆积，降低热量向缸盖侧的反向传导。在实际维修与改装场景中，这类法兰既可以作为原厂替换件使用，也可以作为定制排气歧管的对接基准件，配套的切割加工基准数据可以直接用于板材下料加工，不需要额外测绘尺寸。设计过程中充分考虑了排气侧的热胀冷缩特性，法兰的安装孔位预留了微小的热膨胀补偿间隙，在发动机从冷机到工作温度的升降温循环中，不会因为热应力拉扯导致螺栓松动或者法兰变形。法兰的密封面采用平面精铣处理，表面粗糙度控制在Ra1.6以内，不需要额外加工就可以直接与密封垫贴合，减少了后期加工工序。
