法兰式导电滑环旋转电连接结构

这款法兰式导电滑环，主要面向需要360度连续旋转同时传输功率电源与控制信号的工业场景，可广泛适配自动化转台、游乐设备、包装机械、风力发电变桨机构、医疗旋转诊疗设备、安防云台等存在相对旋转运动的机电设备，解决传统固定布线在连续旋转工况下出现的线缆缠绕、拉扯断裂、信号中断等痛点，实现旋转端与固定端之间的稳定电能与信号互联互通。

从功能特性来看，该滑环可承载15A额定电流，适配600V额定电压工况，最高支持500rpm的连续旋转转速，能够同时满足动力供电与多通路控制信号的同步传输需求，传输过程中信号损耗低、动力压降小，可适配常规工业控制信号、传感信号的稳定传输，避免旋转过程中出现的信号跳变、接触不良等问题。产品采用贵金属纤维刷接触结构，接触电阻波动极小，长时间运行磨损量低，可保障较长的无维护使用寿命，运行过程中摩擦力矩小，不会对配套设备的旋转驱动系统造成额外负载负担。

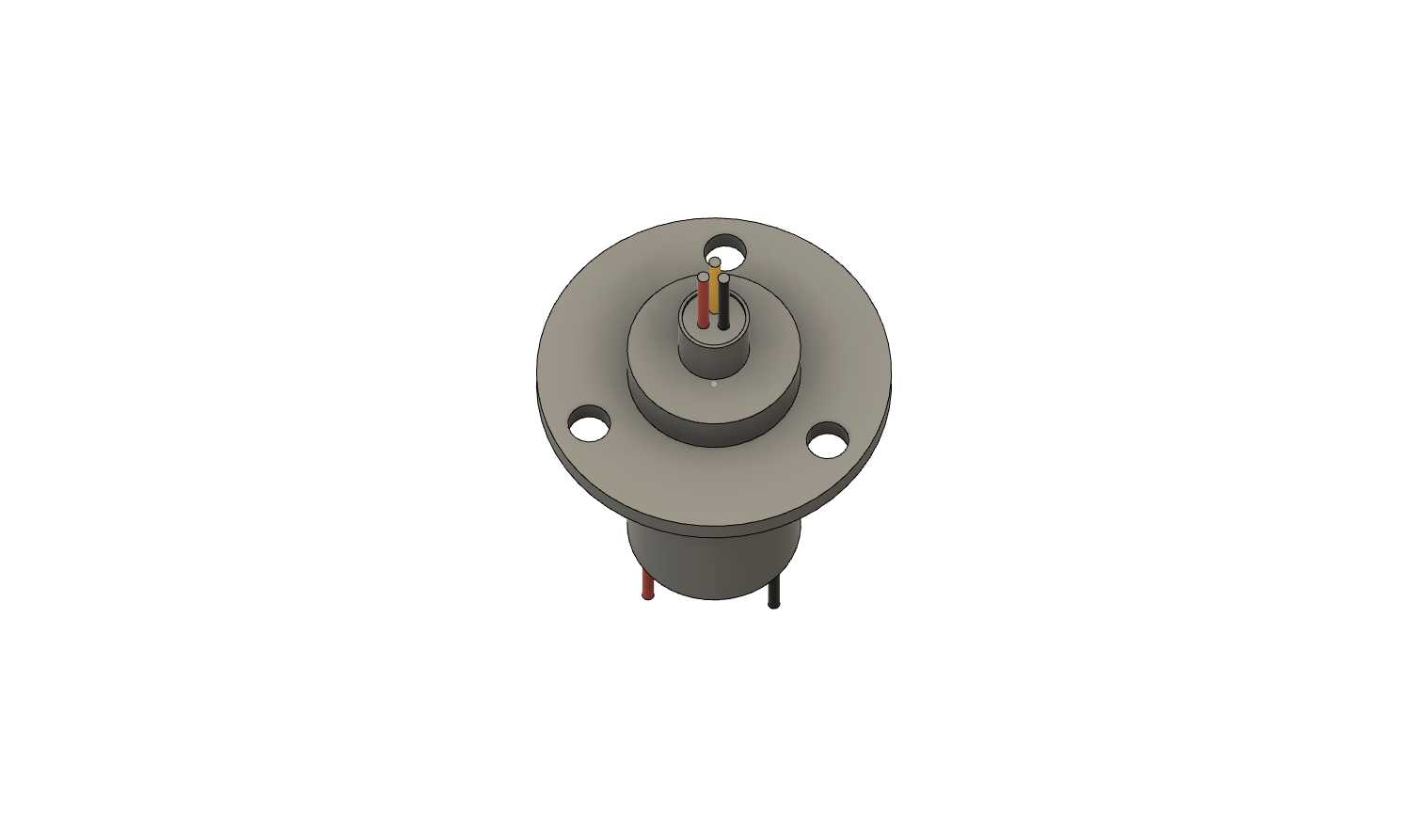

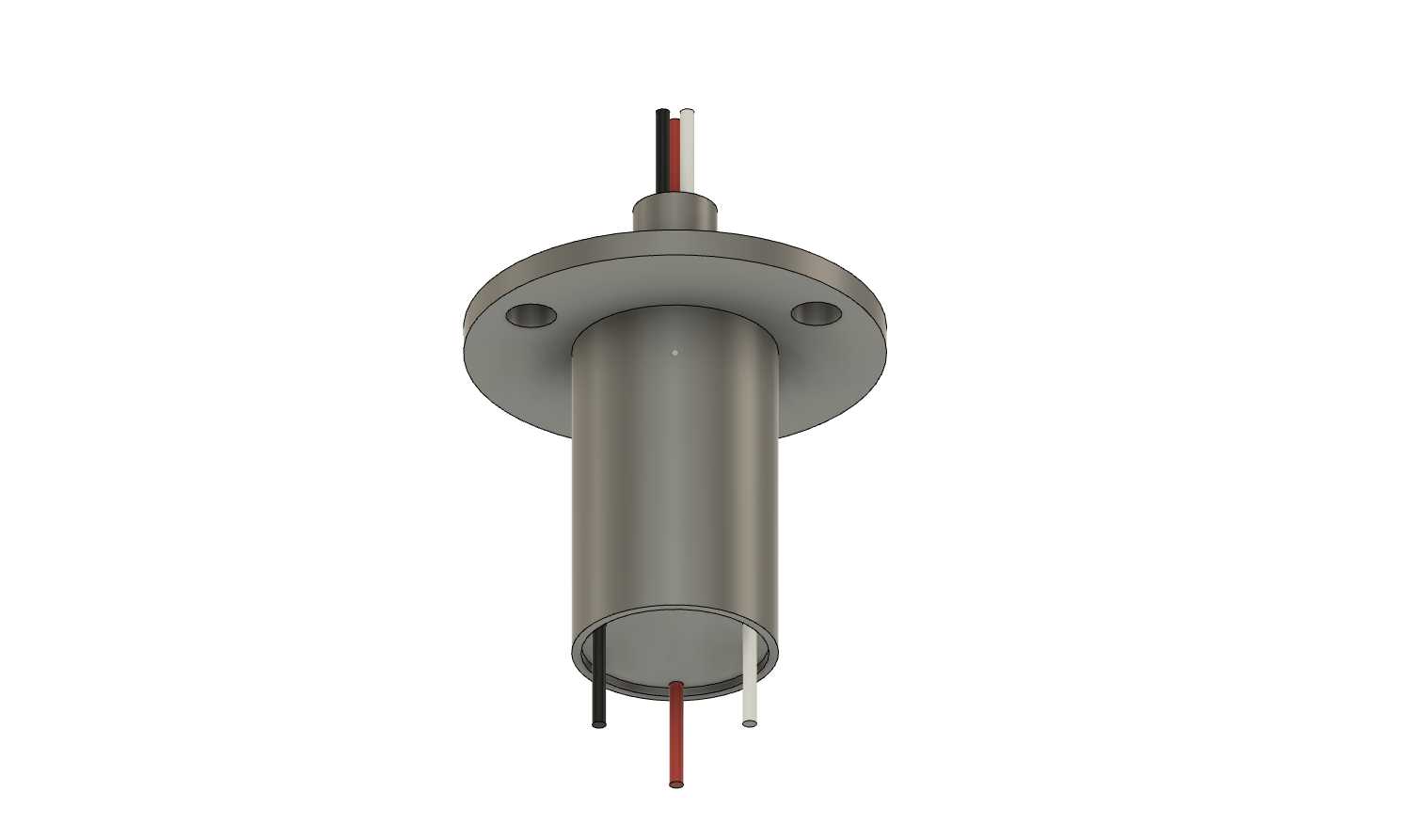

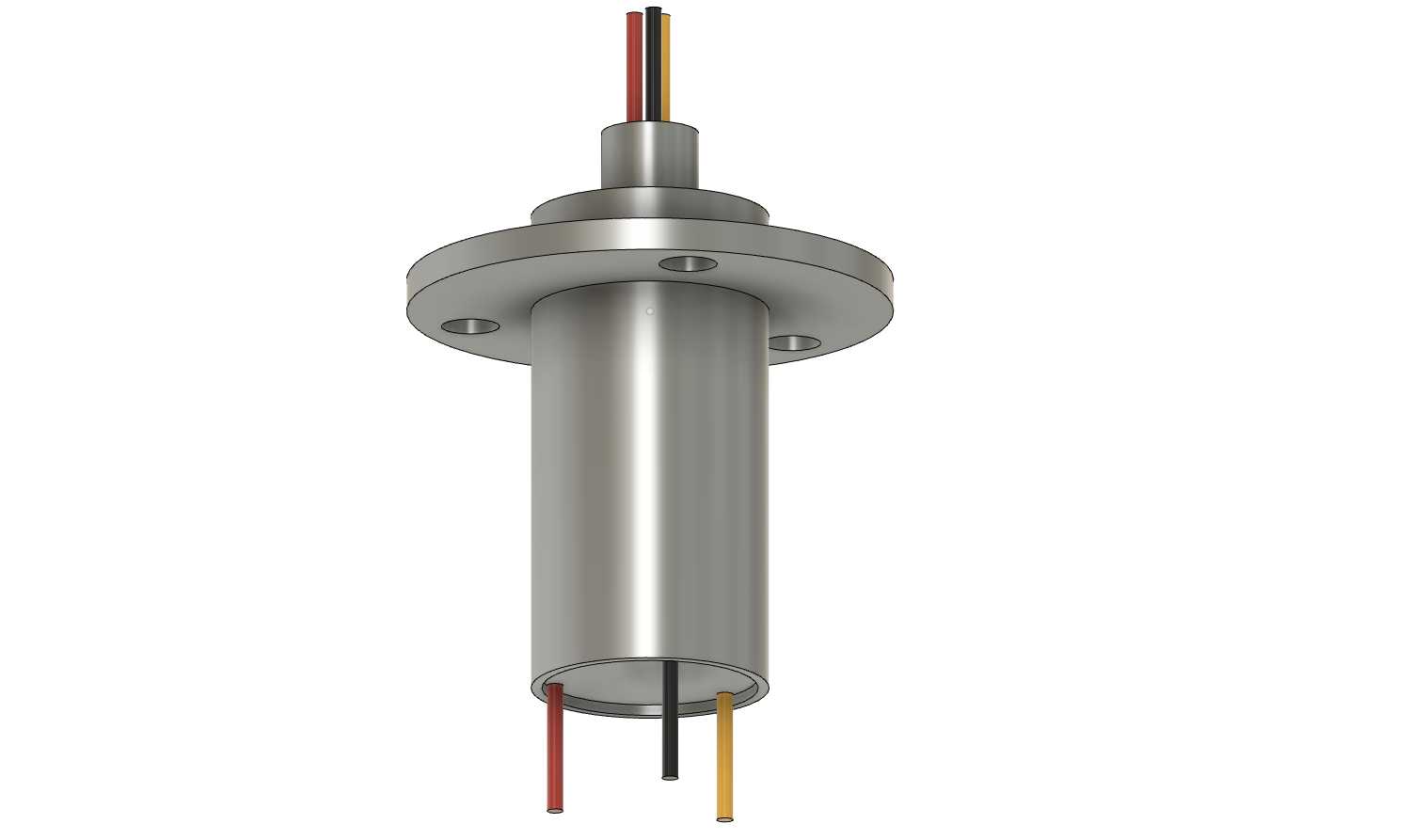

设计思路上，整体采用同轴圆柱式结构布局，上部设置带安装孔的法兰盘作为固定端安装基准，法兰盘上均布的安装孔可直接通过螺栓与设备固定机架连接，实现滑环定子部分的牢靠固定；下部圆柱壳体为旋转端，可与设备的旋转轴系同轴连接，随转动部件同步旋转。上下两端分别引出对应接线，定子端引线从法兰侧上部伸出，转子端引线从筒体下端伸出，接线端预留足够的线长余量，方便现场布线时的接线操作，避免旋转过程中线缆与周边结构发生干涉。整体结构做了全封闭壳体设计，可阻挡常规工业场景下的粉尘、潮气进入滑环内部接触腔体，提升复杂工况下的运行可靠性。

从安装边界来看，整体圆柱主体直径适配常规小型机电设备的安装空间，法兰盘外径大于筒体直径，安装时仅需在设备安装面板上开出略大于筒体直径的过孔，将筒体穿过过孔后通过法兰盘上的安装孔锁紧即可完成固定，无需复杂的定制安装结构；轴向长度紧凑，不会占用过多的设备轴向安装空间，可适配安装空间局促的小型旋转机构。筒体与法兰的同轴度精度控制严格，安装后旋转端的径向跳动量小，可适配中高速旋转工况的使用需求，不会因为安装偏心导致额外的振动与磨损。
