梯式线缆桥架分段组装结构设计

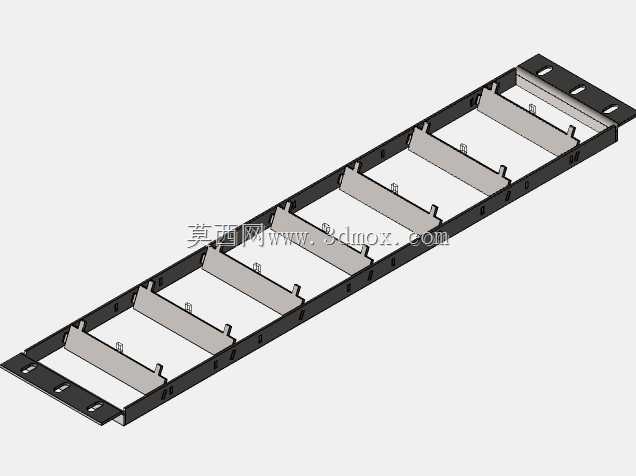

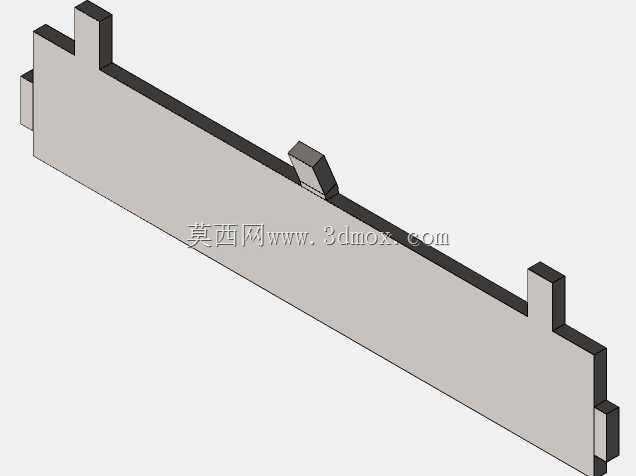

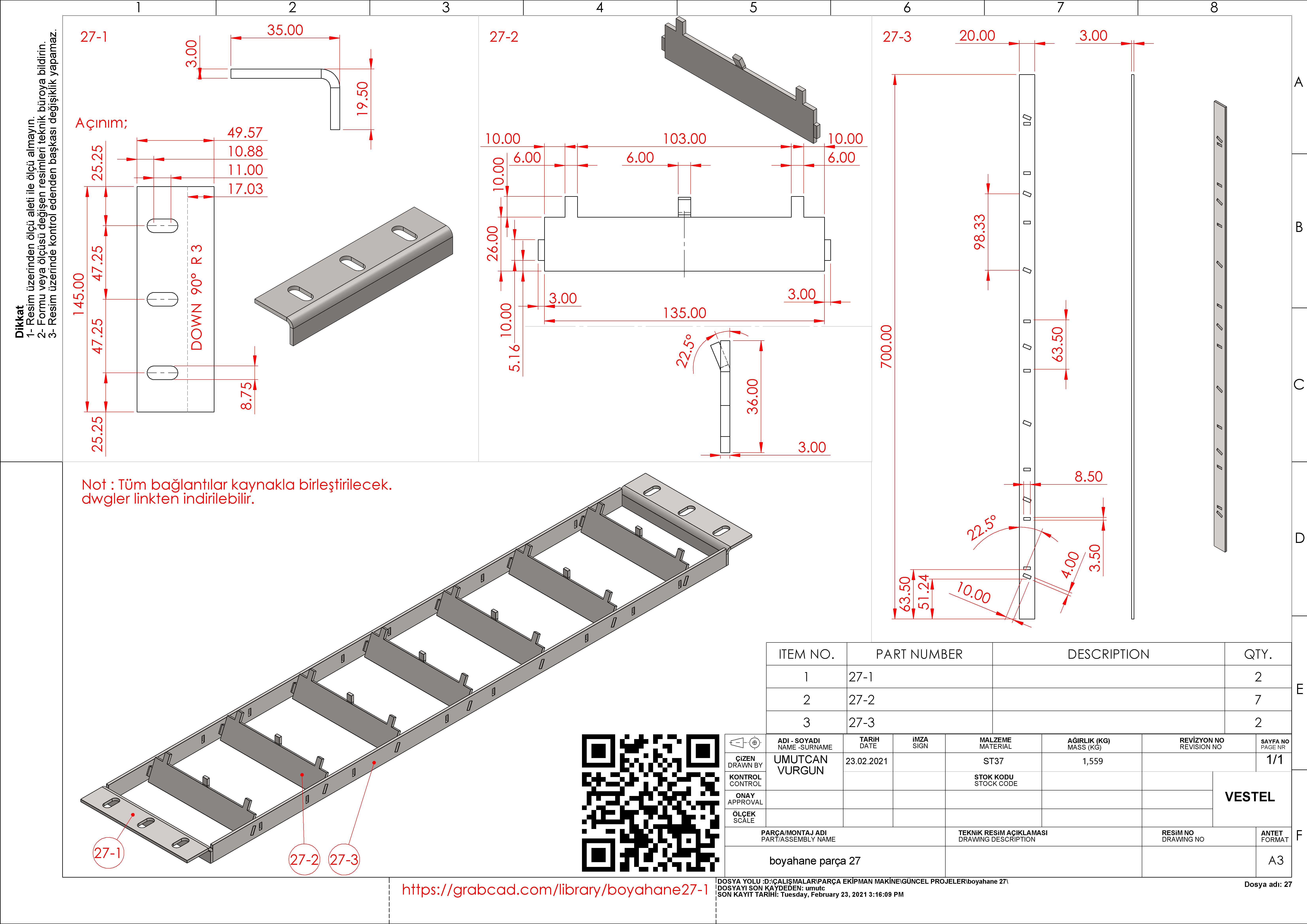

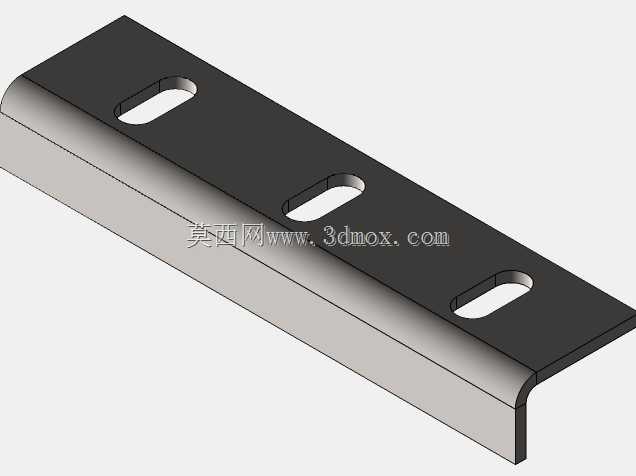

该结构为工业场景下使用的梯式线缆桥架分段组装构件，主要应用于厂房配电布线、设备集群线缆敷设、生产线动力与控制线路排布场景，可实现多规格线缆的分层承托与规整排布，避免线缆悬空拖拽、外力剐蹭造成的绝缘层破损，同时为线缆预留充足的散热空间，降低大电流线缆长时间运行的积热风险，适配室内干燥环境下的强电、弱电线路集中布设需求，也可作为设备内部走线的支撑骨架使用。整套构件采用分段模块化设计思路，将整体桥架拆分为侧边纵梁、连接端片、中间横撑三类独立加工单元，各单元通过标准紧固件即可完成拼接组装，无需现场焊接作业，既降低了钣金加工的折弯、冲压难度，也方便根据现场布线长度灵活增减单元数量，适配不同走向、不同跨度的布线需求，运输过程中可拆分叠放，大幅减少包装体积与运输磕碰风险。从设计细节来看，侧边纵梁采用长条形折弯钣金结构，沿长度方向等距预留横撑安装定位孔，孔位公差控制在合理范围内，保证横撑安装后保持水平，不会出现局部歪斜导致的线缆受力不均问题；连接端片设置在纵梁两端，预留与相邻段桥架对接的安装孔，同时做了折弯翻边处理，既提升端片的结构强度，也能避免安装时锋利板边划伤施工人员与线缆外皮；中间横撑为带长圆孔的条形钣金，长圆孔设计可兼容不同规格的扎带穿过，方便将线缆绑扎固定在横撑上，同时可根据线缆排布位置微调绑扎点，适配不同线径、不同排布密度的布线需求。从尺寸边界来看，单段桥架纵梁长度为700mm，整体宽度为135mm，侧边高度为35mm，横撑间距为100mm，各连接部位的安装孔位中心距均做了统一规范，端片对接处的配合间隙控制在1mm以内，保证多段拼接后整体平直度符合布线施工要求，侧边的折弯角度经过反复校核，既保证足够的抗弯折强度，在承受满布线缆重量时不会出现侧向变形，也尽可能压缩了材料用量，控制构件整体重量，降低安装时的承重负载与施工难度。各钣金构件的棱边均做了倒角处理，去除冲压、剪切产生的毛刺飞边，避免后续施工与运维过程中出现划伤风险，构件表面可根据使用场景做镀锌或喷塑处理，提升防锈耐腐蚀能力，延长在复杂车间环境下的使用寿命。
