卧式工业承压储存罐体结构设计

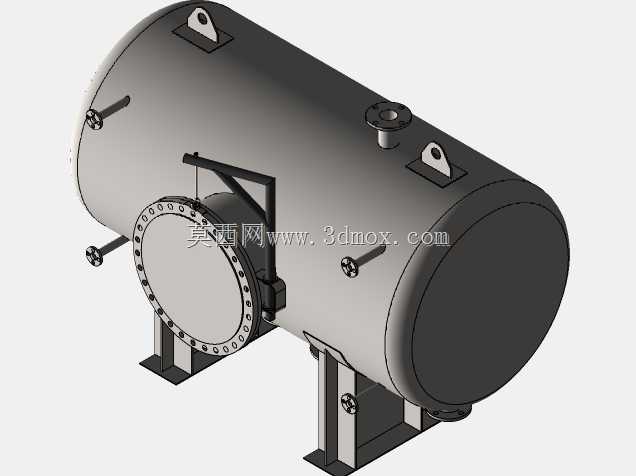

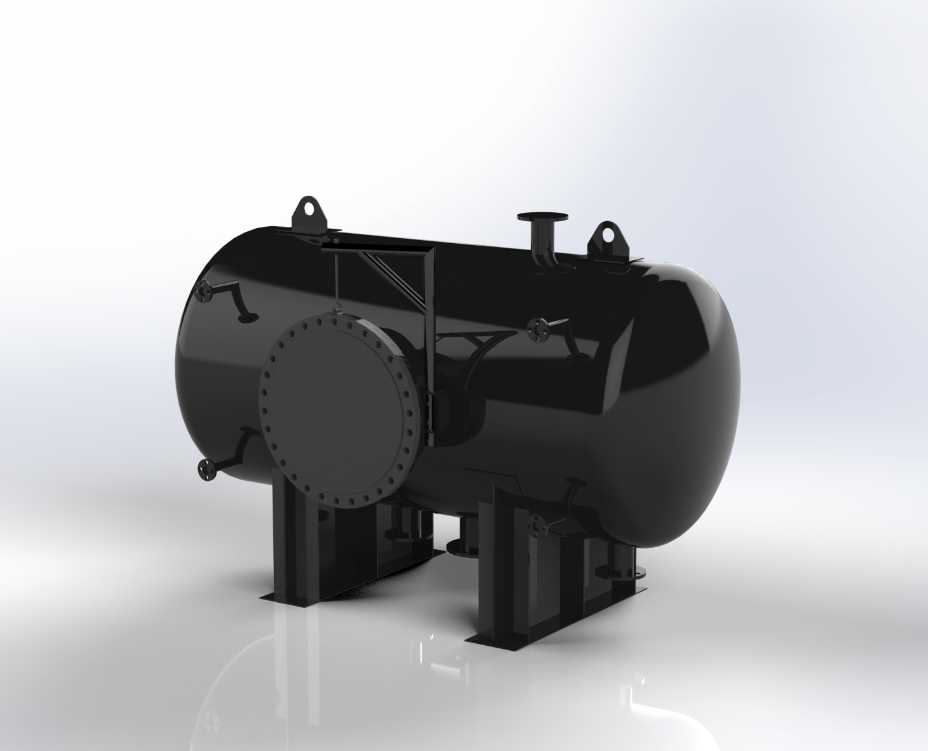

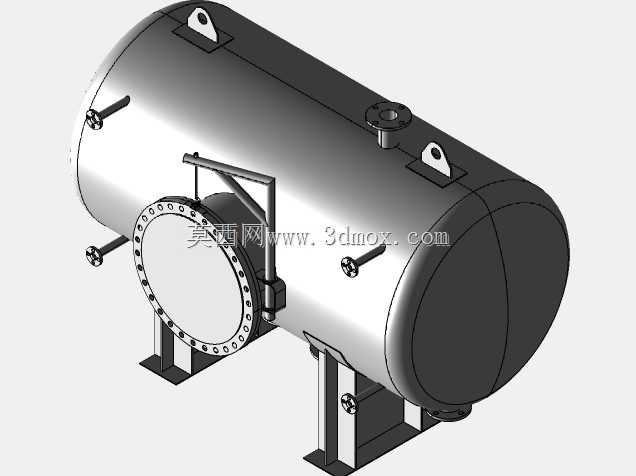

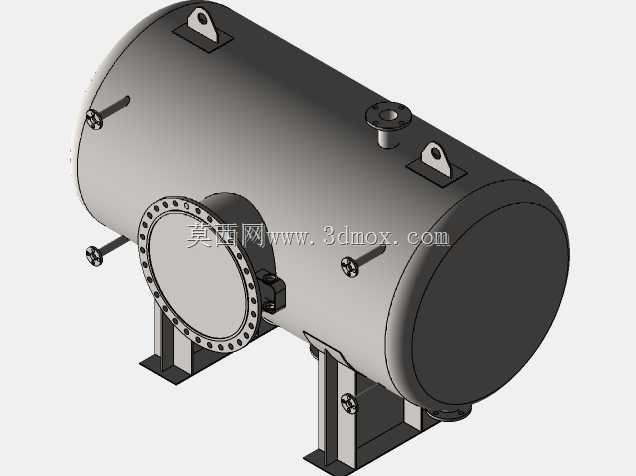

这款卧式承压储存罐体，是流程工业领域中用于承压介质存储与缓冲的核心静设备，广泛应用于石油炼化、精细化工、能源动力、轻工制药等生产场景，可在带压工况下稳定存储气态、液态或气液混合态的工艺介质，也可作为工艺系统中的缓冲罐、分离罐、凝液罐使用，承担系统压力平衡、介质暂存、气液分离等关键功能，是连续化生产流程中保障系统运行稳定性的重要配套设备。从设计思路来看，该罐体采用卧式布置结构，相较于立式储罐，卧式结构的重心更低，安装稳定性更强，对地基承载的压强要求更小，适合大容积、中低压力等级的介质存储场景，同时卧式布置的接口排布更便于现场管线对接与日常运维操作，能够适配厂房内层高受限的安装环境。罐体主体采用等直径圆筒加两端标准椭圆封头的结构形式，椭圆封头的曲面过渡设计能够有效分散承压状态下的应力集中，避免直角结构带来的应力断裂风险，提升罐体整体的承压安全系数。罐体一端采用大直径法兰快开式人孔结构，便于设备检修时人员进入罐体内部开展清理、检测、维护作业，法兰周边均匀排布的紧固螺栓能够保证密封面的压紧力均匀分布，杜绝承压状态下的介质泄漏风险。罐体顶部设置有多个不同规格的工艺接管，分别用于介质进出、安全附件安装、放空、压力检测等功能，接管位置经过排布优化，避免管线安装时出现干涉，同时预留了安全阀门、压力表、液位计等附件的安装接口，能够直接适配常规工艺系统的配管需求。罐体底部设置两组对称分布的鞍式支座，支座与罐体采用焊接连接，鞍座的支撑弧度与罐体外径完全贴合，能够均匀承载罐体满液状态下的总重量，支座底部预留有地脚螺栓安装孔，可通过螺栓与混凝土地基或钢结构平台刚性连接，抵消设备运行过程中因介质流动、温度变化产生的位移与振动。罐体侧面还设置有小型排污接管与液位检测接口，可用于定期排出罐底沉积的杂质，同时实时监测罐内介质液位高度，保障设备运行安全。整体外形设计紧凑规整，安装边界清晰，可根据现场管线走向调整接管的朝向与位置，适配不同工艺布局的安装需求，结构设计充分考虑了承压设备的强度要求、密封性能与运维便利性，能够满足常规工业场景下的承压介质存储需求。
