带圆角异形开槽块状机械练习构件

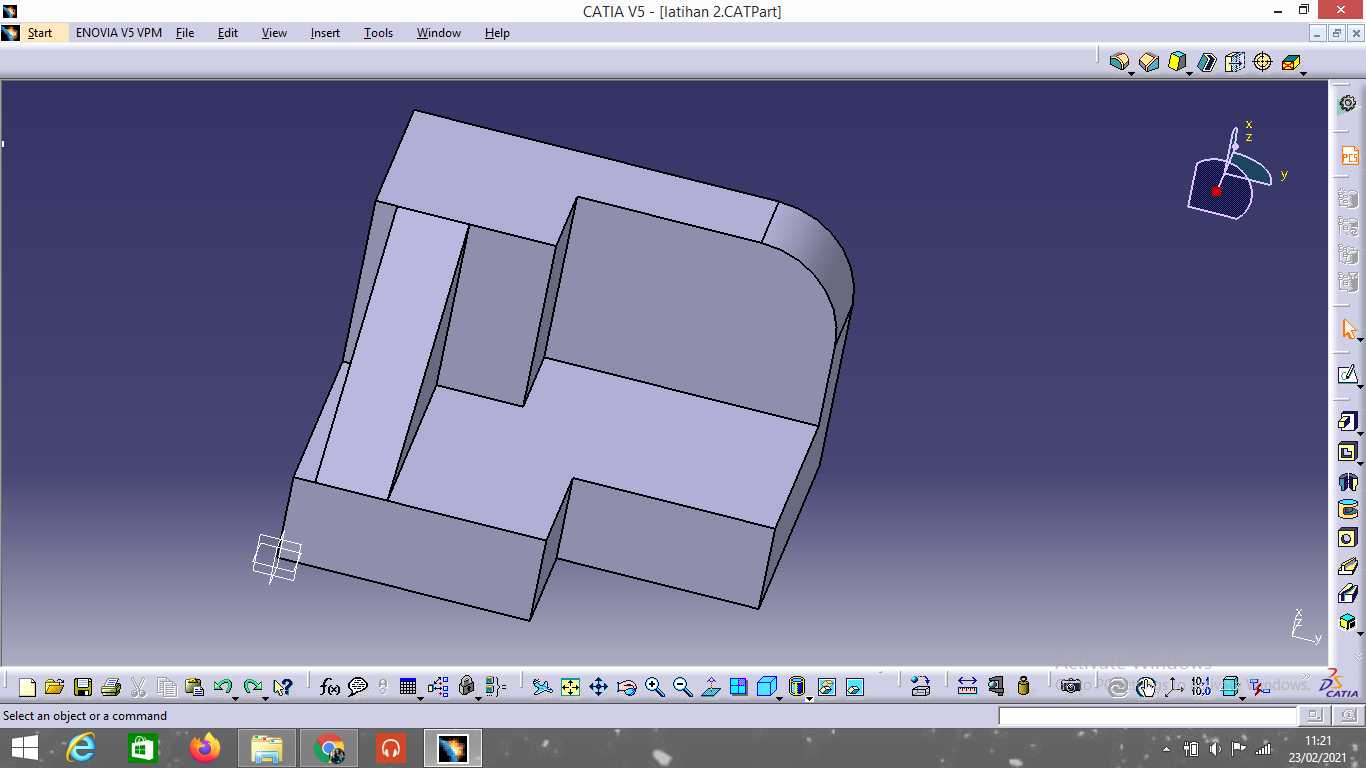

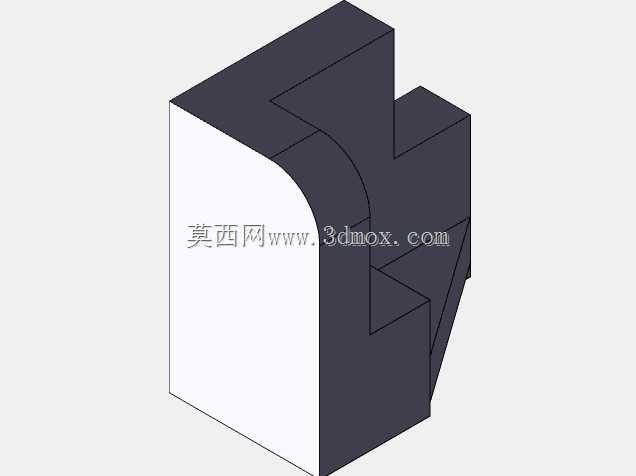

这款异形块状构件是机械建模练习阶段的典型实体构件，主要面向机械设计入门阶段的建模逻辑训练，也可作为机械结构认知教学的演示载体，帮助初学者理解实体切除、特征叠加、圆角过渡等基础建模操作的实际应用逻辑，在机械制图教学、三维建模技能实训场景中能够作为具象的练习参照，让学习者快速掌握从二维轮廓到三维实体的转化思路。从实际功能层面来看，这类规整块状带开槽的结构，常可作为小型工装的定位基座、非标设备的承载垫块，或是自动化产线中工件定位的靠模构件，通过不同位置的开槽结构实现与其他连接件的嵌合定位，单侧的圆角设计能够避免尖锐棱边造成的装配磕碰，也能在构件移动过程中减少与周边部件的剐蹭风险。在设计思路上，该构件以规整的矩形块作为基础基体，首先完成单侧圆角的切削加工特征，再通过多步实体切除操作，在基体上加工出不同深度、不同走向的凹槽结构，所有凹槽的侧壁均保持垂直于基体底面的设计，保证嵌合装配时的定位精度，各特征之间的衔接处保留清晰的棱边，既能够降低建模与加工的难度，也能让装配时的贴合面完全接触，避免出现虚位晃动的问题。从外形尺寸与安装边界来看，该构件整体呈近似立方体的块状形态，单侧圆角的半径不超过基体短边长度的三分之一，不会过度占用安装空间，所有开槽的宽度与深度均保持统一的尺寸基准，能够适配常规规格的紧固件与嵌合配件，安装时可直接通过底面贴合在安装基准面上，无需额外设计复杂的连接结构，底部的平整面能够保证放置时的稳定性，侧面的垂直平面也可作为定位基准面使用，在实际应用中可根据安装需求在对应位置加工连接孔位，拓展其作为承载、定位构件的使用场景。这类构件的建模过程能够充分锻炼设计者对特征顺序的规划能力，理解不同特征先后操作对最终实体形态的影响，也能让学习者掌握圆角特征与切除特征的搭配设计逻辑，为后续复杂机械零部件的设计打下扎实的建模基础。
