磨头用3/8规格弹性筒夹结构设计

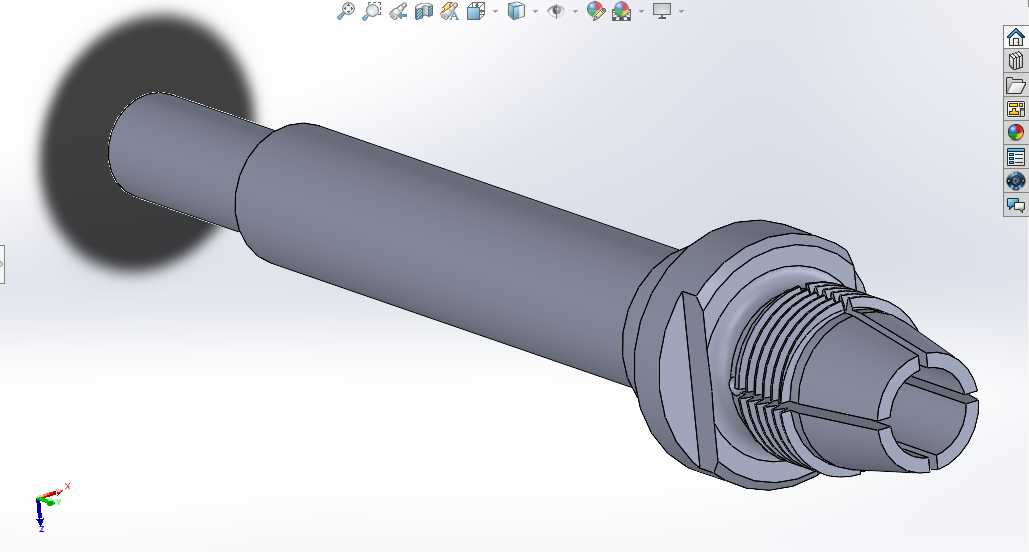

该弹性夹头是配套内圆磨、外圆磨等磨削加工设备磨头主轴使用的核心夹持部件，主要应用于精密磨削加工场景，承担磨削作业中刀具或工件的同轴定位与夹紧功能，是保障磨削加工精度、避免加工过程中工件或磨杆颤振的关键结构件。在实际生产场景中，这类夹头广泛适配于工具磨床、小型内孔磨床的高速磨头单元，可夹持直径匹配3/8规格的硬质合金磨杆、砂轮接杆或是小型待磨削轴类工件，在五金零件精加工、刀具修磨、精密模具内腔磨削等工序中承担装夹定位作用，其夹持稳定性直接决定最终磨削面的粗糙度与形位公差精度。从功能特性来看，该夹头采用经典的弹性开槽式结构，头部开设多道均匀分布的轴向收缩槽，当夹头旋入主轴锁紧螺母时，螺母的轴向推力会通过夹头中部的锥面结构转化为径向抱紧力，实现对被夹持件的均匀周向夹紧，既能够保证足够的夹持扭矩传递，避免高速旋转时被夹持件打滑飞出，又能通过均匀的收缩力保证被夹持件与主轴的同轴度，减少高速运转时的动平衡偏差。设计过程中，工程师首先围绕磨头主轴的安装接口确定了夹头的外螺纹规格与定位锥面角度，保证夹头与现有磨头主轴的安装兼容性，无需额外改装即可直接替换原有同规格夹头；其次针对3/8规格的夹持直径，优化了开槽的长度与宽度比例，开槽段长度覆盖夹持行程的同时，预留了足够的弹性变形余量，避免反复收缩扩张后出现金属疲劳断裂；中部的轴肩结构作为安装定位基准，装配时可直接抵靠主轴端面，快速确定夹头的轴向安装位置，减少装配调试的辅助时间；尾部的光轴段做了同轴度公差约束，与主轴内孔形成滑动配合，进一步提升夹头高速旋转时的稳定性。从安装边界来看，夹头整体为阶梯轴类结构，最大外径位于中部锥面与轴肩位置，安装时需保证主轴内孔与夹头尾部光轴的配合间隙控制在合理范围，锁紧螺母的旋合行程需匹配夹头锥面的推进距离，避免过度锁紧导致夹头开槽部位产生塑性变形失去弹性，同时被夹持件的插入深度需达到夹头夹持段的有效长度，保证夹持力均匀分布在接触面上，避免局部应力集中导致夹头损坏或被夹持件变形。
