锥褶式进气空气滤清器结构设计

这款锥褶式空气滤清器主要应用在各类内燃机进气系统、小型气动设备进气端、工业通风除尘末端进气防护等场景，核心作用是滤除进入设备内部空气中的悬浮粉尘、沙粒、碎屑等固体杂质，避免杂质进入设备内部造成运动副磨粒磨损、气缸拉伤、阀件卡滞等故障，有效延长核心设备的使用寿命，同时保障进气通路的通畅性，降低进气阻力带来的能耗损失。

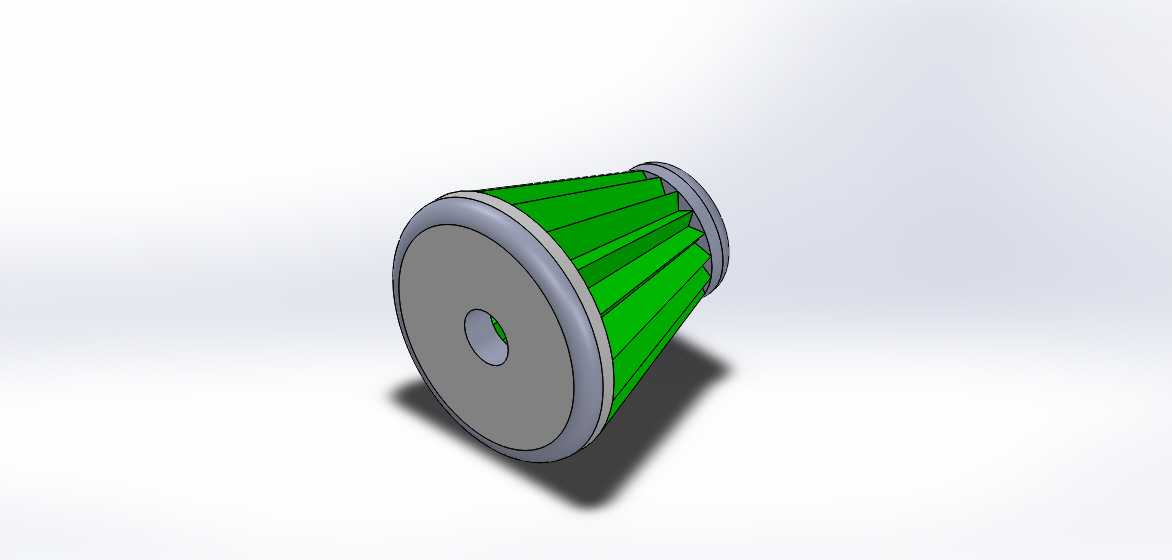

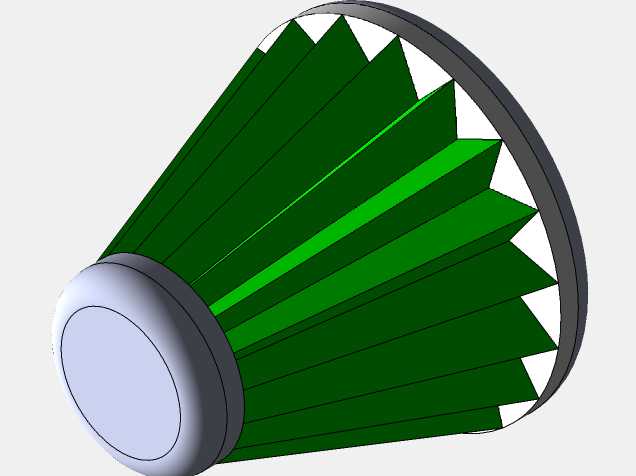

从功能特性来看，该滤清器采用锥形褶皱滤材结构设计，相比同直径的平面滤材，褶皱结构能够大幅拓展有效过滤面积，在有限的安装空间内最大化容尘量，延长单次维护的间隔周期；锥形的整体构型能够让进气气流沿锥面均匀分布，避免局部滤材过载，同时在气流通过时形成更平缓的流道过渡，降低进气紊流带来的阻力损失，提升进气效率。滤材两端采用硬质端盖密封固定，一端设置中心进气安装孔，用于对接设备的进气管道接口，端盖边缘做圆弧过渡处理，避免安装时割伤配套密封胶圈；另一端为封闭端盖，配合周向的密封边框，确保未经过滤的空气不会从侧边缝隙短路进入设备内部，保障过滤的可靠性。

在设计思路上，这款滤清器优先平衡了过滤效率、进气阻力、安装空间三者的矛盾：首先通过锥形褶皱的构型，在不增加滤清器径向最大尺寸的前提下，将滤材展开面积提升至同尺寸圆柱平滤的2.3倍以上，容尘量提升近一倍；其次端盖采用一体化硬质结构，既作为滤材的固定支撑，也作为安装定位的基准，安装时仅需将中心孔对准进气接口，配合卡箍或密封胶圈即可完成固定，无需额外的复杂安装支架，适配多种紧凑安装空间。

从安装边界来看，该滤清器整体为回转类锥形结构，最大外径位于敞口端，沿轴向向封闭端逐步收窄，轴向长度与最大外径的比例约为1.2:1，安装时仅需预留出略大于最大外径的径向操作空间，轴向预留长度需覆盖滤清器整体长度加10mm左右的安装操作余量即可；中心安装孔为标准圆孔，可适配常规口径的进气软管或硬管接口，安装后整体重心靠近安装端，运行时不会因设备振动产生过大的悬臂力矩，连接可靠性更强。日常维护时仅需拆下滤清器，通过压缩空气从内向外反吹即可清理滤材表面附着的灰尘，当滤材出现破损或堵塞无法清理时，直接整体更换即可，维护操作十分便捷。
