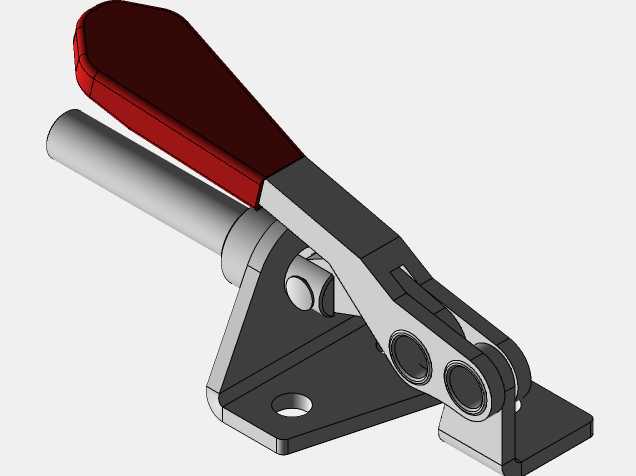

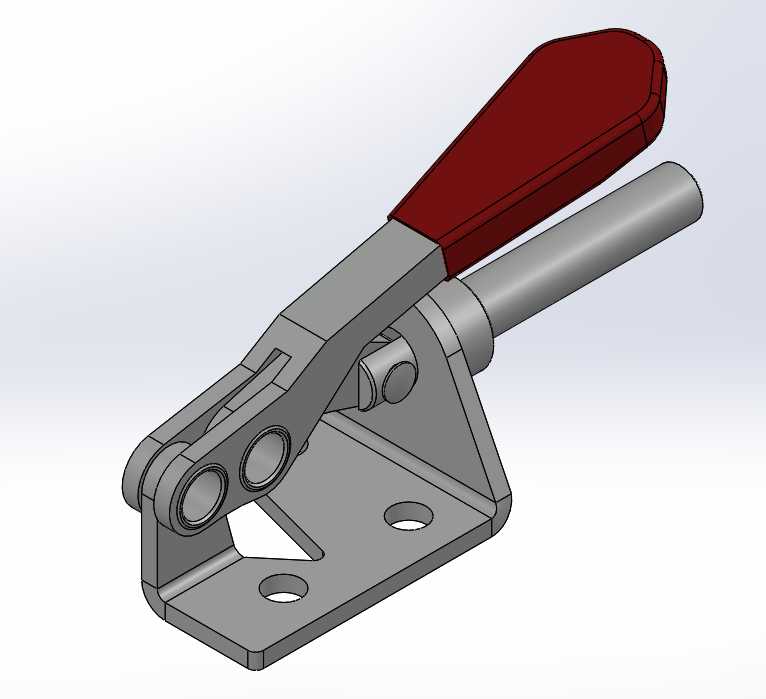

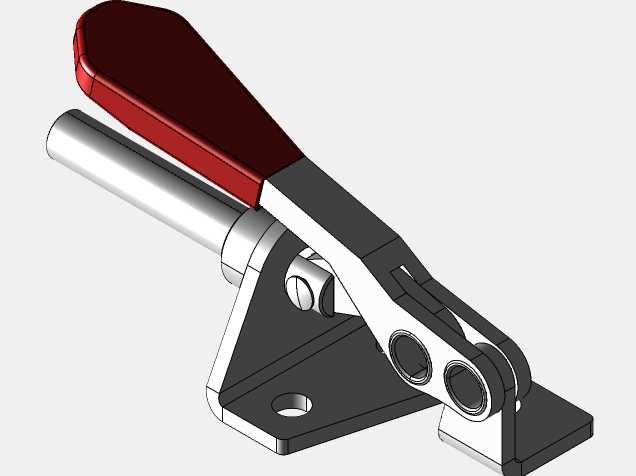

不锈钢推拉式快速夹钳压紧夹具结构

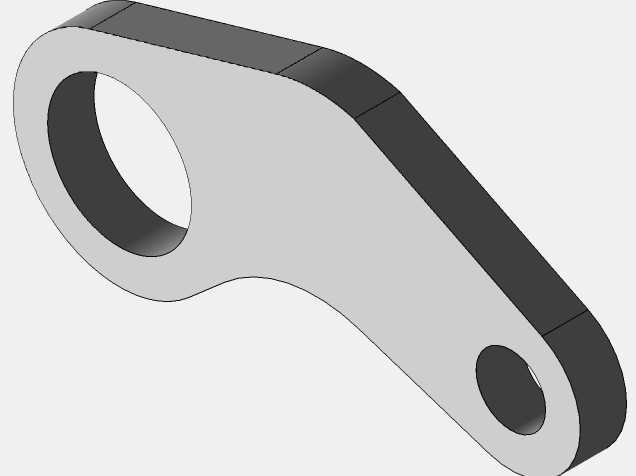

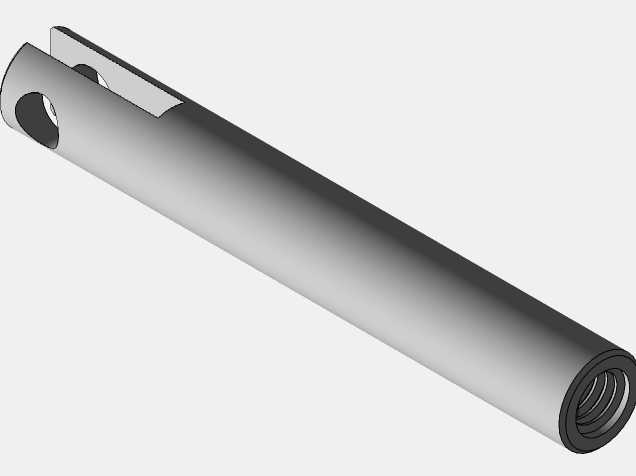

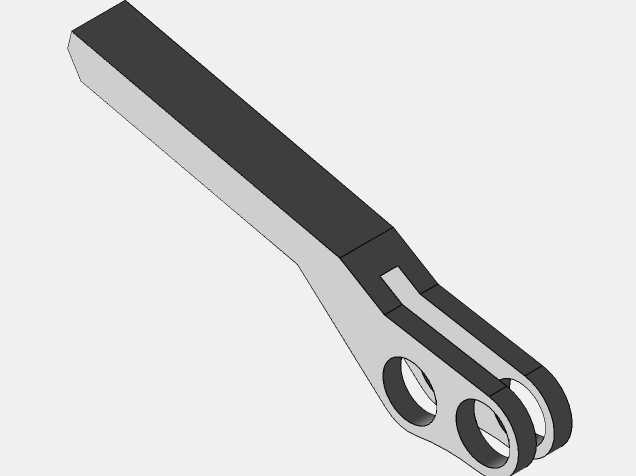

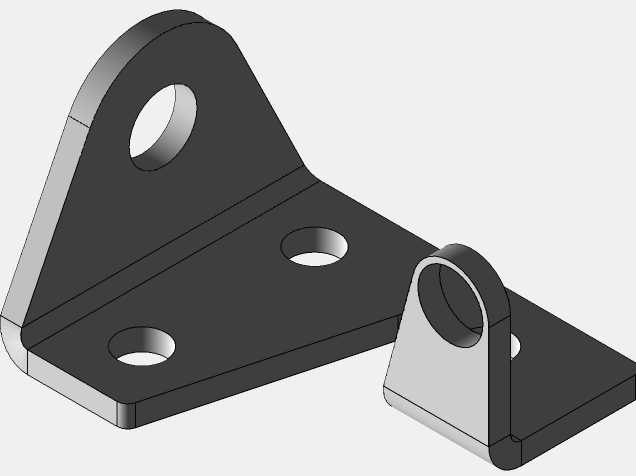

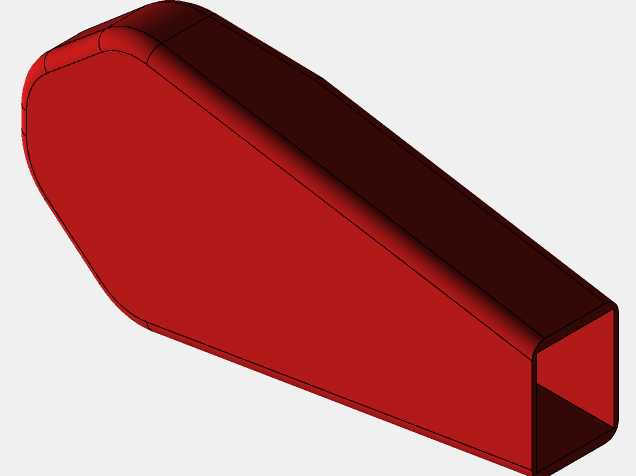

这款推拉式快速压紧夹钳，是工装治具、生产线工位、小型加工装夹场景中极为常用的压紧定位部件，核心作用是在工件加工、装配、检测、焊接等工序中，通过快速的扳动操作实现对工件的可靠压紧与快速释放，大幅降低装夹辅助时间，提升工位作业效率，尤其适合需要频繁拆装工件的批量作业场景，在电子装配、五金加工、木制品加工、塑胶件修边、工装检具定位等领域都有广泛应用。该款夹钳额定夹持力适配50kg级别的压紧需求，采用不锈钢材质打造，具备优秀的防锈抗腐蚀能力，可在潮湿工况、轻度腐蚀环境或者需要经常清洁的食品相关工装场景中长期使用，不会因锈蚀出现卡滞、压紧力衰减的问题。从结构设计来看，它采用经典的肘节死点锁紧机构，通过扳动手柄带动内部连杆机构越过死点位置，实现推杆的直线推出与自锁锁紧，锁紧状态下即便承受工件的反向作用力也不会意外松脱，只有主动扳动手柄解除死点锁定，才能带动推杆回缩松开工件，锁紧可靠性有充足保障。手柄部分包覆有防滑绝缘的握持套，操作时手感舒适，不易打滑，即便手上沾有少量油污也能稳定施力。底部安装座采用带两个安装孔的法兰式结构，安装边界清晰，可通过螺栓直接固定在工装基板、工作台面或者专用治具架上，安装时无需复杂的适配加工，两个安装孔的间距经过标准化设计，适配行业通用的安装尺寸，替换同规格夹钳时无需重新打孔调整。推杆为圆柱形直杆结构，推出行程适配常规的压紧空间需求，前端可根据实际使用需求加装压头、挡块等适配配件，满足不同形状工件的压紧定位需求。整体结构没有冗余的复杂零件，活动铰接部位的间隙控制合理，长期反复扳动使用也不会出现明显的旷量，压紧力输出稳定，结构紧凑不占用过多工装空间，在狭小的工位布局中也能灵活布置，是小型工装搭建中性价比极高的压紧功能部件。
