GSG-16对接帽与视线保护装置结构设计

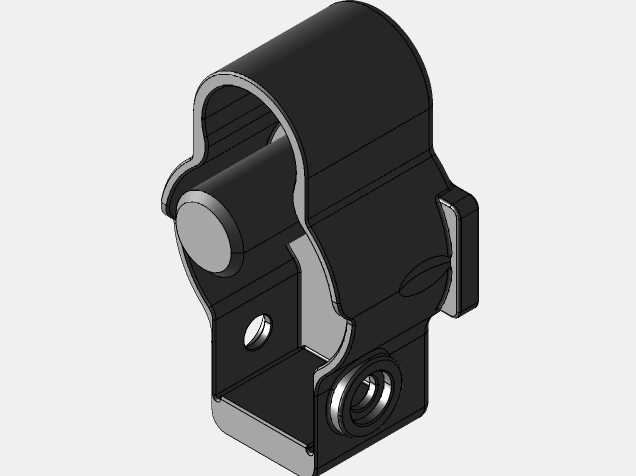

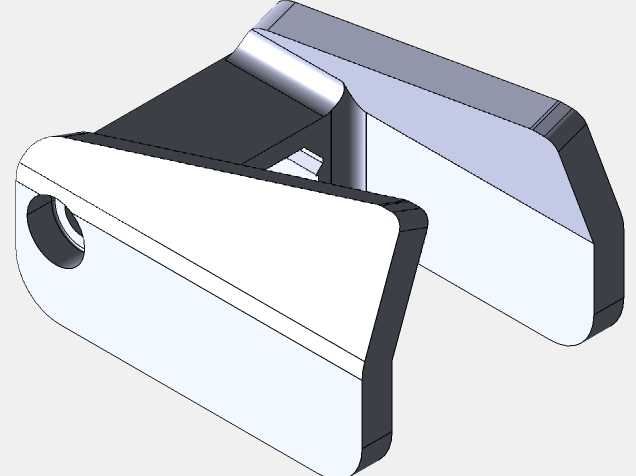

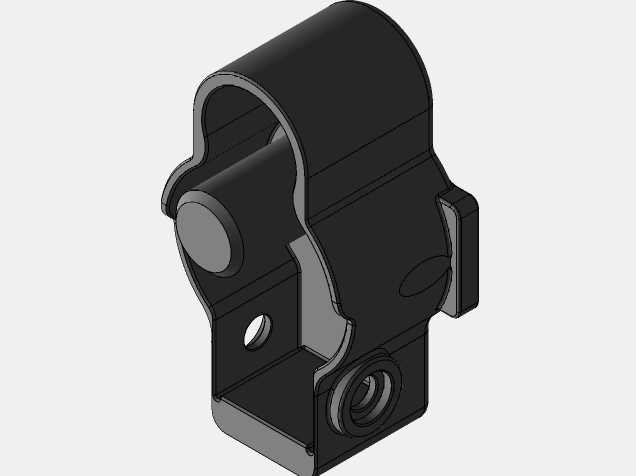

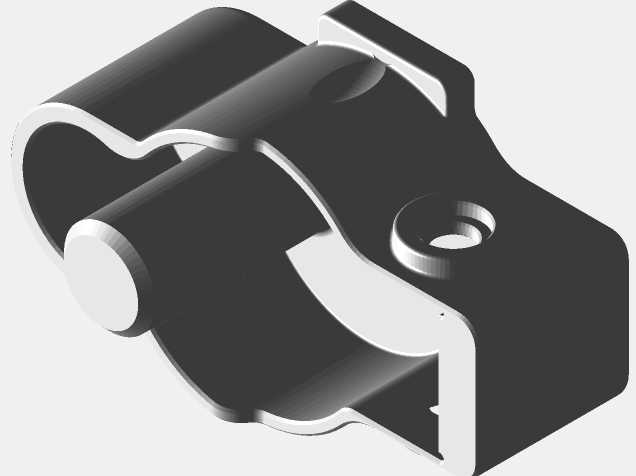

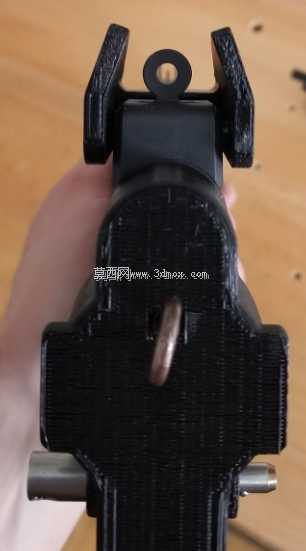

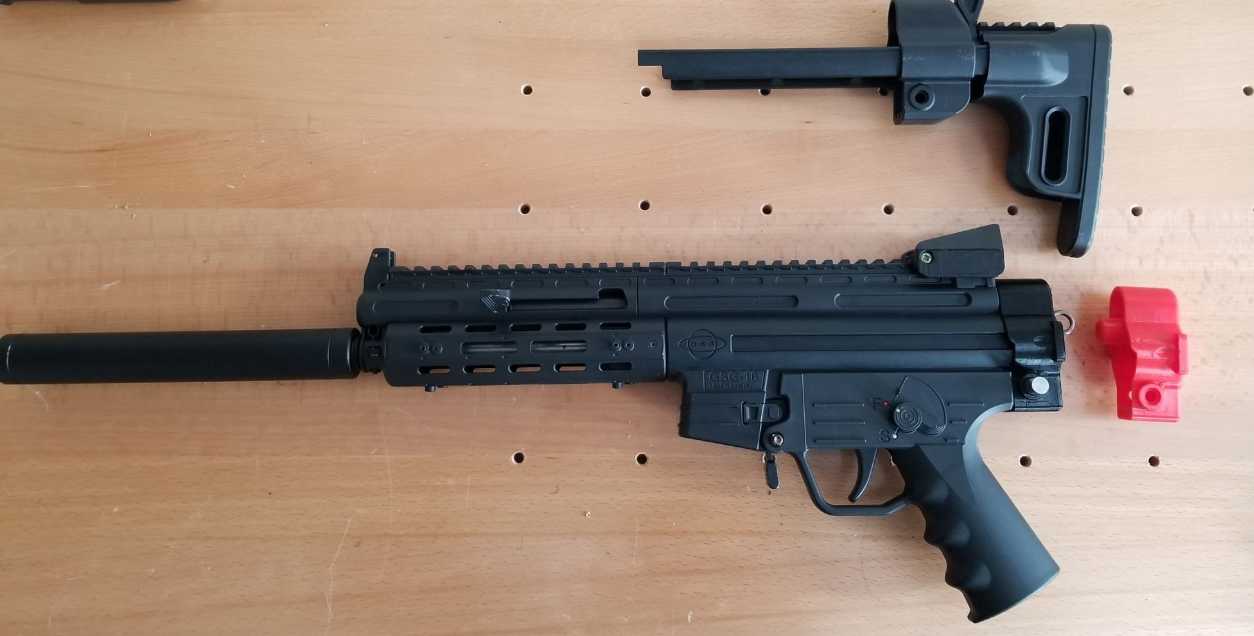

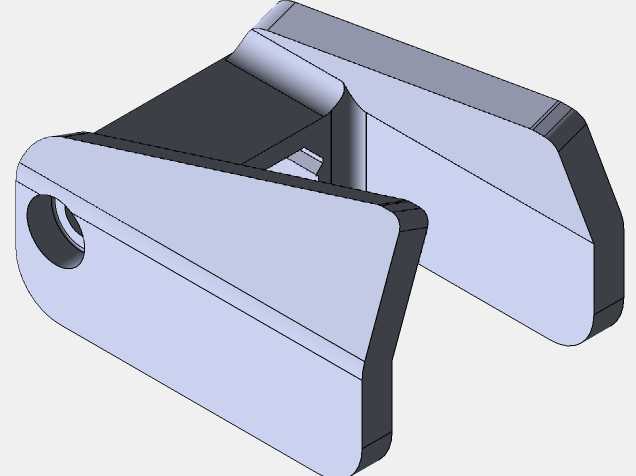

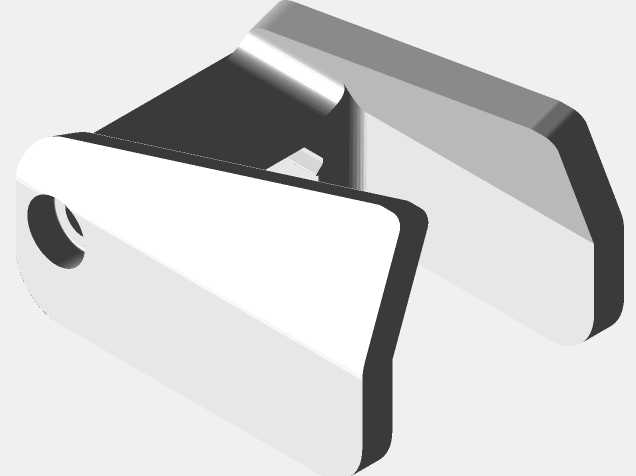

本次设计的GSG-16对接帽与视线保护装置，主要面向民用运动射击场景下的枪械日常维护、拆装作业与使用防护需求，适配GSG-16系列运动步枪的尾部结构与瞄准视线防护要求，解决原厂配件拆装流程繁琐、锁定结构可靠性不足、日常维护易损伤瞄准视线区域的实际痛点。在实际应用场景中，该套配件可覆盖运动射击爱好者日常枪械拆解保养、配件更换、射击训练时的尾部结构防护与瞄准视线校准保护需求，无需依赖复杂的原厂专用工具即可完成拆装操作，大幅降低日常维护的操作门槛。从产品功能特性来看，对接帽部分采用了预紧式顶篷螺栓结构，替代原厂复杂的工厂固定销结构，搭配两枚适配的固定销钉即可完成尾部锁定，无需额外的专用拆装工具，经实际装配验证，连续多次击发循环后结构无松动、无移位，可稳定实现尾部结构的锁定限位，避免原厂结构易出现的后方锁定失效问题；视线保护器采用皮卡汀尼规格的适配结构，可直接安装在枪械顶部的导轨位置，在拆装维护、携行转移过程中有效保护瞄准基线区域，避免磕碰、剐蹭对瞄准视线校准精度造成影响，同时不会干扰正常射击时的瞄准视野。在设计思路上，整套结构优先考虑拆装便捷性与使用可靠性，所有配合面均做了公差适配优化，对接帽与枪身尾部的配合间隙控制在0.02mm以内，既保证安装后无旷量，又可徒手完成拆装操作；视线保护器的轮廓做了倒角圆滑处理，边缘无尖锐棱角，避免携行时勾挂衣物或装具，同时在对应瞄准视线的通路上做了镂空避让，完全不遮挡正常瞄准视野。从外形尺寸与安装边界来看，对接帽整体长度为68mm，最大宽度32mm，安装后突出枪身尾部的长度不超过25mm，不会改变枪械原有的握持平衡；视线保护器整体高度22mm，宽度与枪身上部导轨宽度一致，安装后不会超出枪身侧面轮廓，适配市面上主流的枪套、携行包尺寸，无需额外调整携行装备。整套配件的结构设计充分考虑了民用运动射击场景的实际使用需求，所有结构均经过实际装配与击发验证，在简化维护流程的同时提升了结构可靠性，可有效降低日常维护的操作难度，避免因拆装不当造成的枪械部件损伤，同时视线保护结构可有效维持瞄准系统的校准精度，减少日常使用中因磕碰造成的瞄准偏移问题，适配运动射击爱好者日常训练、枪械保养、配件改装的多场景使用需求。
