9mm口径双层供弹冲锋枪弹匣结构设计

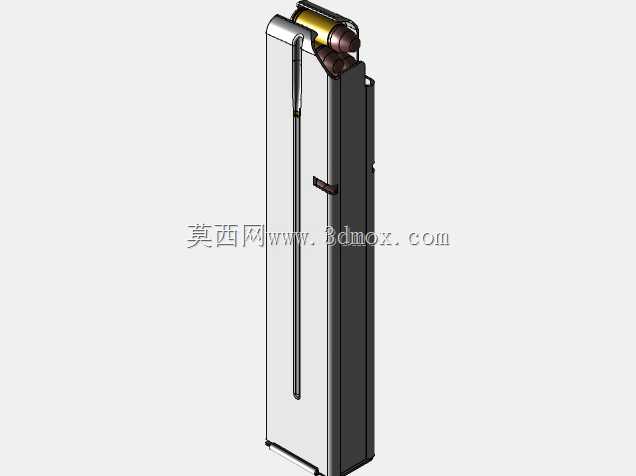

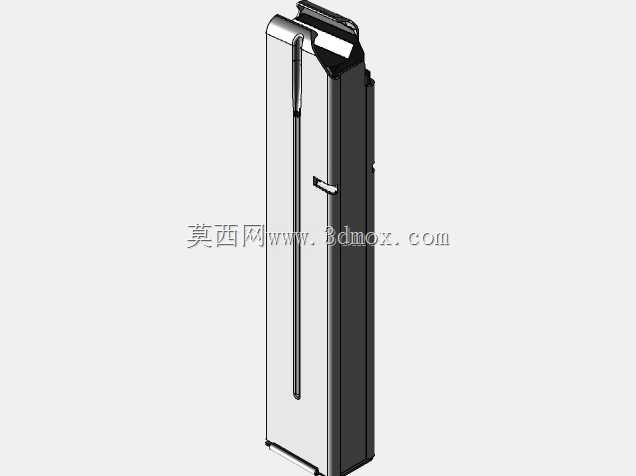

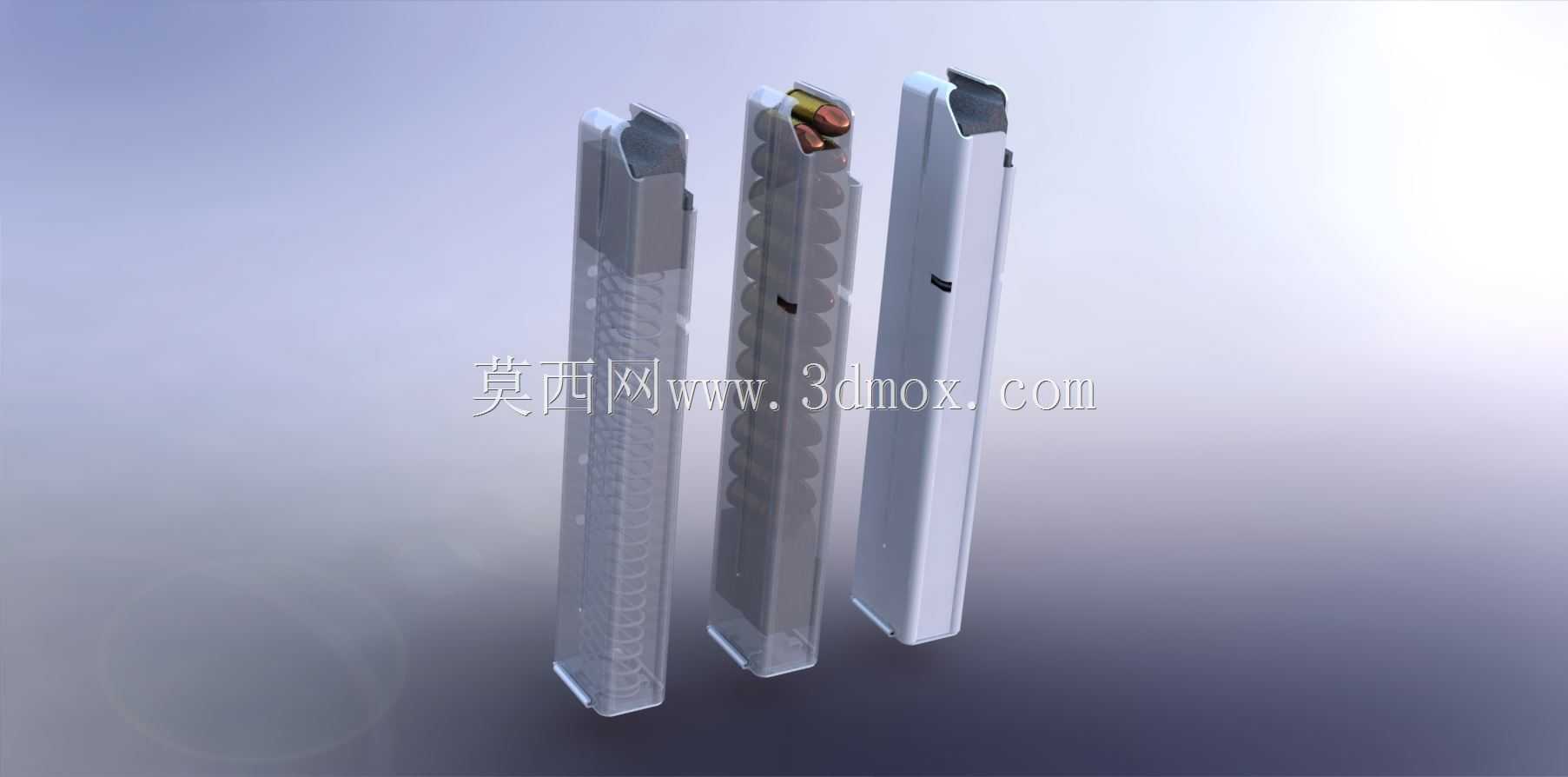

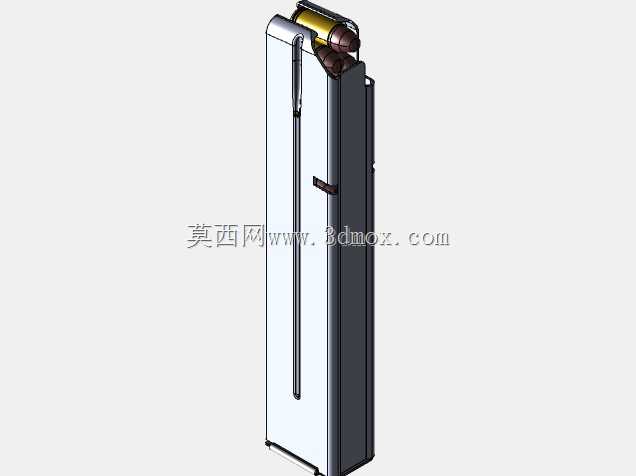

在轻武器装备的供弹系统设计中，冲锋枪弹匣作为直接影响火力持续性与供弹可靠性的核心部件，其结构合理性直接决定了实战场景下的作战效能，尤其适配9mm口径帕拉贝鲁姆弹的双层供弹弹匣，广泛应用于各类紧凑型冲锋枪、半自动卡宾枪平台，覆盖警用执勤、民用射击运动、战术训练等多类使用场景。这款双层结构的9mm冲锋枪弹匣，在设计阶段优先考虑了供弹路径的顺滑性与容弹量的平衡，采用双排双进的供弹布局，相比传统单排弹匣在同等长度下提升了近一倍的容弹量，同时优化了抱弹口的收口角度，避免推弹过程中出现卡滞、顶弹故障。建模过程中没有采用钣金折弯的简化建模逻辑，而是将弹匣主体、托弹板、抱弹齿、尾盖等所有零件按照实体结构进行拆分建模，还原了各部件之间的装配间隙与配合关系，尤其是托弹簧的安装空间预留，考虑了满弹状态下的弹簧压缩行程与空仓状态下的预压余量，避免因干涉导致托弹板卡滞。从外形尺寸来看，弹匣主体采用窄边矩形截面设计，宽度控制在适配冲锋枪握把内嵌安装的边界范围内，外壁设置有连续的防滑凹槽纹理，既提升了手动换弹时的握持摩擦力，也强化了薄壁壳体的结构刚度，避免摔落、挤压时出现变形影响供弹。弹匣的安装定位结构设置在顶部抱弹口两侧，与机匣弹匣井的定位槽精准匹配，插入时的导向斜面做了大圆角过渡处理，能够在黑暗环境、战术换弹的盲操作场景下快速完成插接锁定。托弹板的顶部设计有与9mm弹底缘匹配的弧形托槽，双层弹药在托弹板上升过程中会逐步完成双排到单排的供弹转换，每一发弹药的上升路径都经过干涉校验，确保在不同仰角、俯角射击姿态下都能稳定供弹。弹匣主体的侧壁做了局部减薄的轻量化处理，在保证结构强度的前提下降低了整体重量，同时预留了余弹观察的开槽位置，使用者可以快速判断剩余弹药量。尾盖与弹匣主体采用卡扣式连接结构，拆解维护时不需要额外工具即可快速拆分，方便清理内部沙尘、油污，适配野外复杂环境下的维护需求。整个建模过程还原了零件的实际加工特征，包括壳体的拔模斜度、边缘的倒角去毛刺处理、各配合面的公差预留，能够直接用于3D打印样件验证、结构优化迭代，也可以作为供弹机构设计的参考案例，帮助结构设计人员理解轻武器供弹系统的设计逻辑与参数匹配要点。
