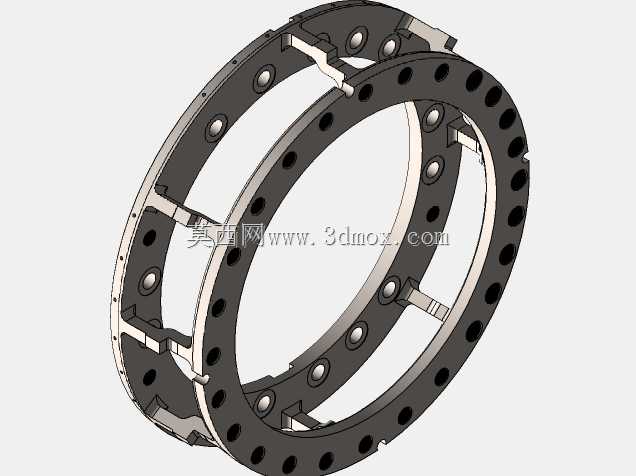

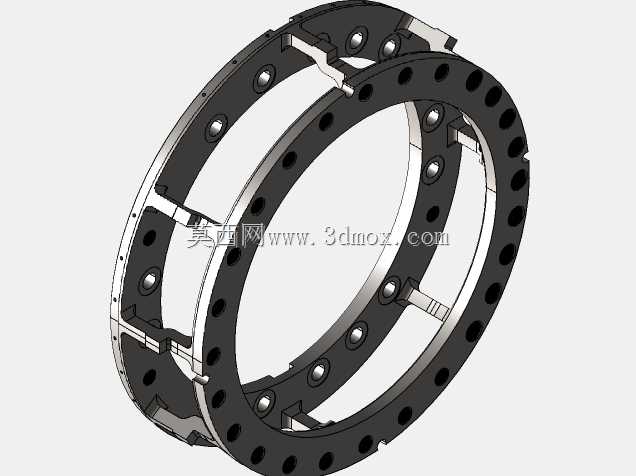

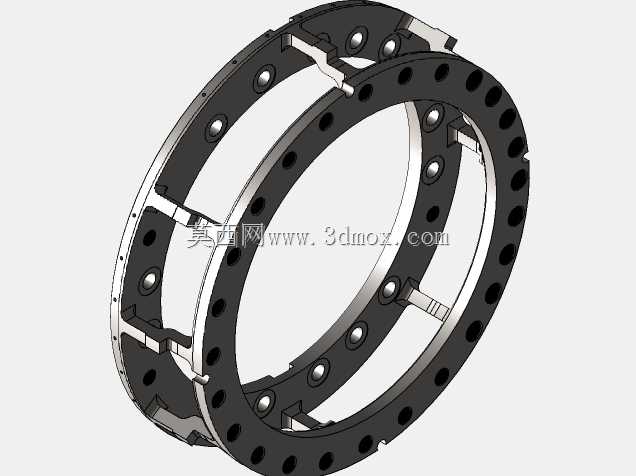

五英寸舰炮托架MK33底座环结构

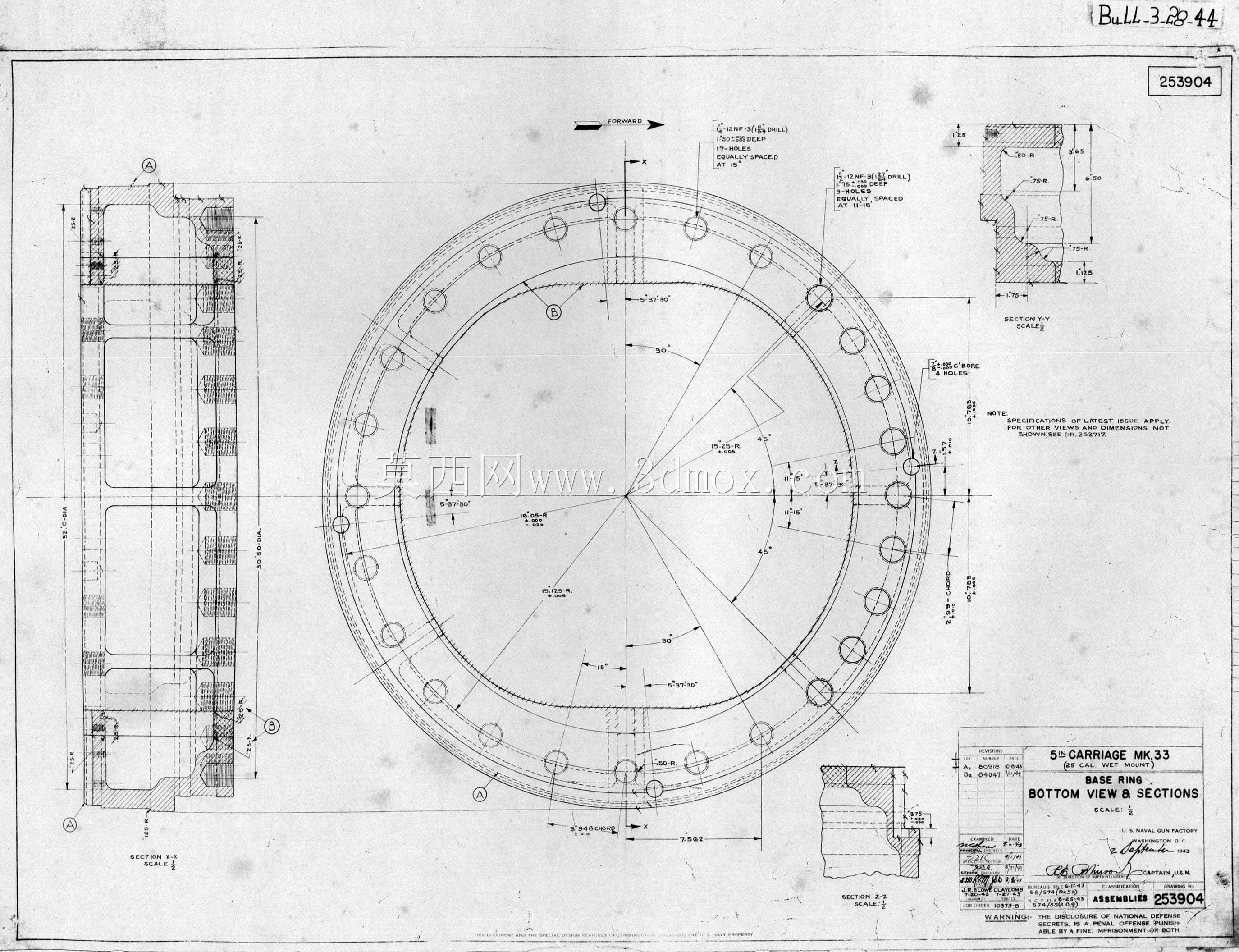

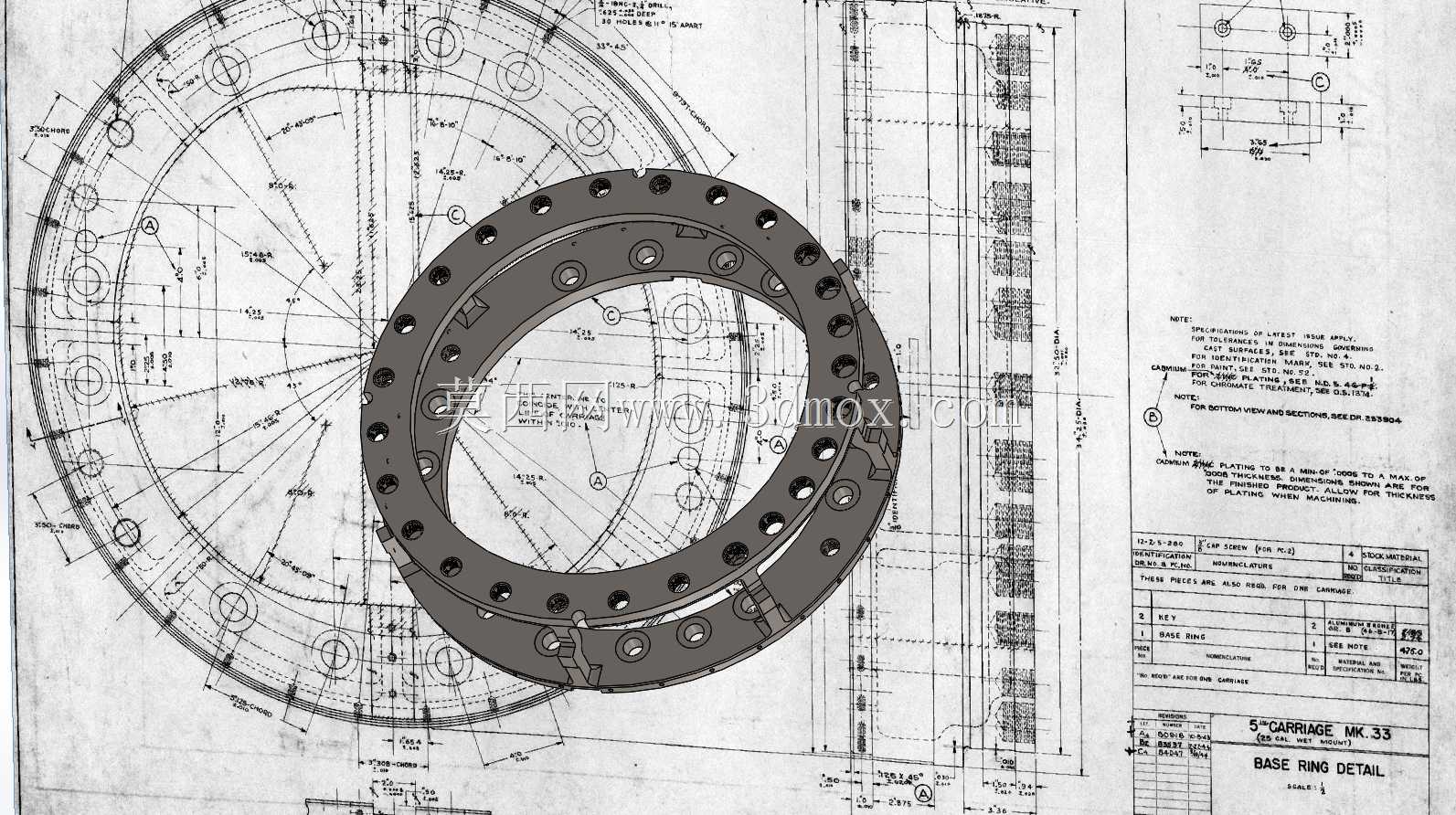

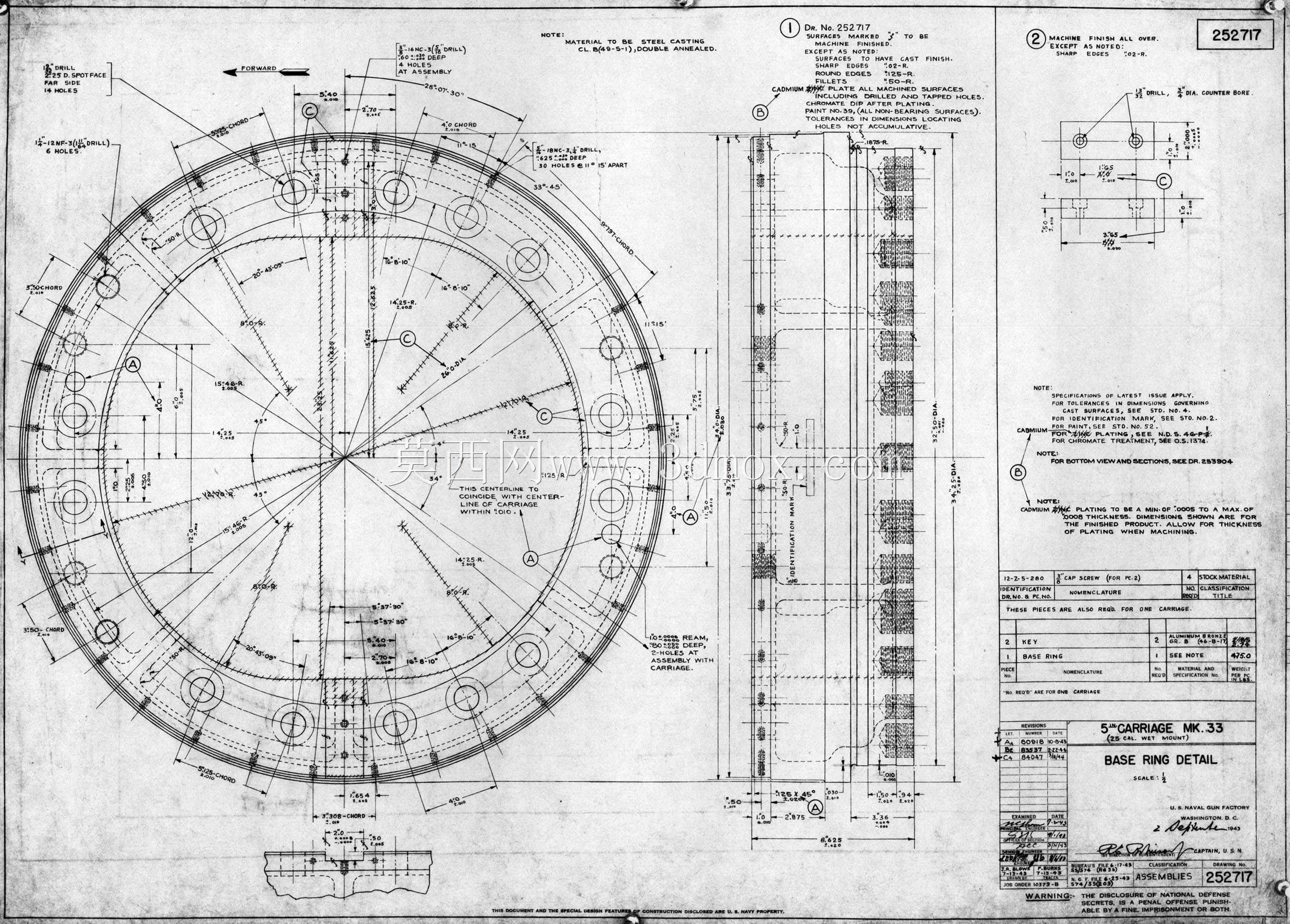

这款底座环是舰载五英寸口径火炮托架系统的核心承载构件，主要承担舰炮炮塔旋转部分的支撑、定位与载荷传递作用，适配MK33型舰炮的安装需求，在海军舰载武器系统中，负责保障火炮在舰船摇摆、持续射击后坐冲击工况下的回转精度与结构稳定性。从结构设计来看，该构件采用多层环形嵌套布局，环体上分布多组不同规格的安装孔位，部分孔位用于对接炮塔回转支撑轴承，部分用于连接托架俯仰机构的固定基座，还有部分小孔为润滑管路预留通道、或是定位销的装配孔，孔位的位置度公差直接决定了整套炮架的装配精度，设计时需要兼顾射击时的径向载荷、轴向冲击载荷以及倾覆力矩的承载需求，环体的壁厚经过反复校核，在保证结构刚度的前提下尽可能控制重量，避免增加炮塔上部的额外负载，影响舰船的重心稳定性。在实际应用场景中，这类底座环需要长期处于高盐雾、高湿度的海洋环境，因此结构设计上预留了防腐处理的工艺余量，环体的接缝、孔位边缘都做了圆弧过渡处理，避免应力集中在持续冲击载荷下产生疲劳裂纹。安装边界方面，该底座环的外径适配五英寸舰炮的炮塔座圈标准尺寸，内径预留了火炮供弹管路、线缆通道的穿行空间，底部的安装端面平面度要求极高，需要和舰船甲板上的炮座基准面完全贴合，装配时需要通过塞尺逐点检测贴合间隙，避免局部受力不均导致射击时环体变形。设计过程中需要参考老式舰炮的图纸标准，对原有老图纸上的线条标注、公差要求做符合现代加工工艺的转换，比如老图纸上的部分倒角、退刀槽标注，需要结合现有数控加工的工艺特点做适配调整，同时要保证和原有装备的互换性，确保维修替换时不需要改动其他配套部件。环体上的多层台阶结构分别对应不同部件的安装定位，每一层台阶的高度差都有严格的尺寸要求，用来保证回转支撑、托架基座、密封组件等零件装配后的轴向位置精度，避免火炮回转时出现卡滞、间隙过大导致的射击精度下降问题。
