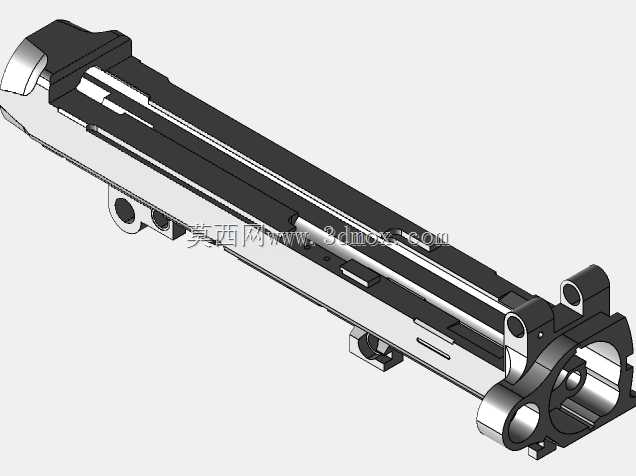

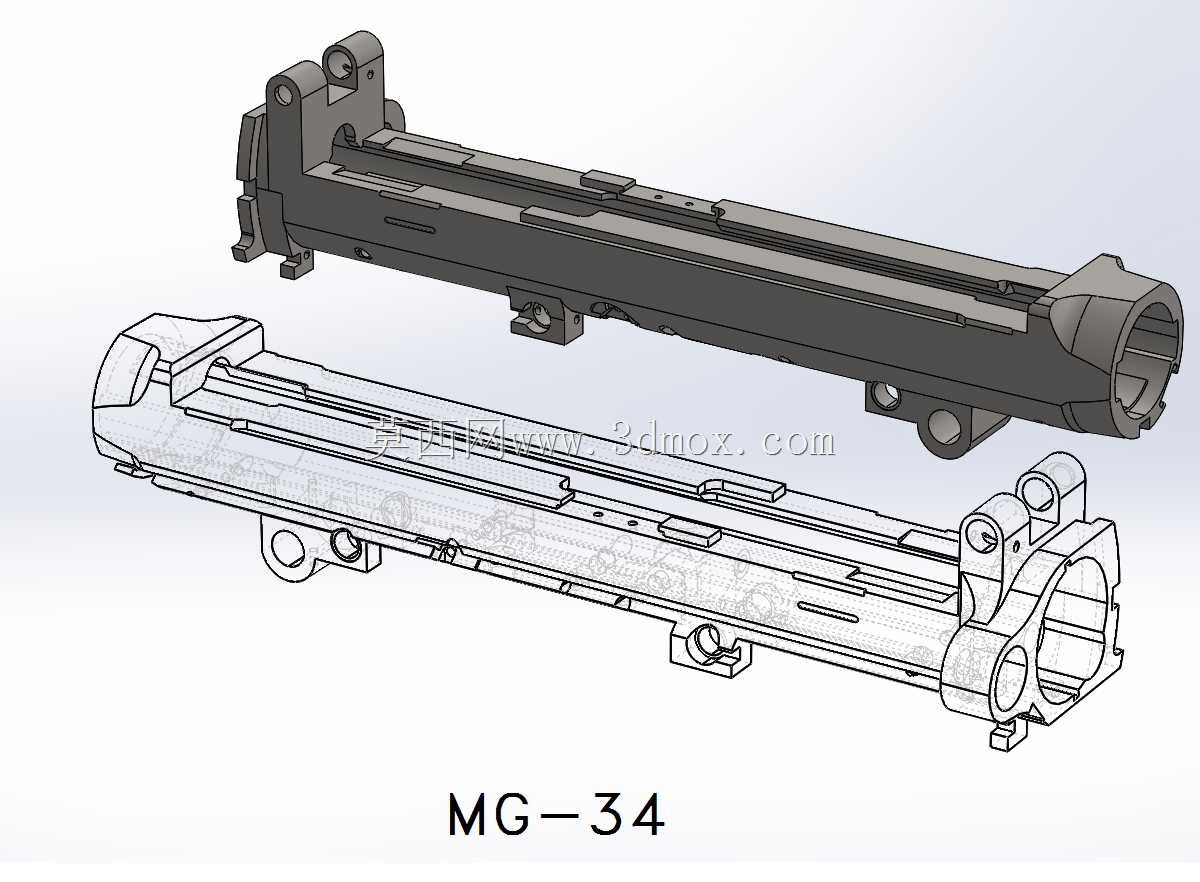

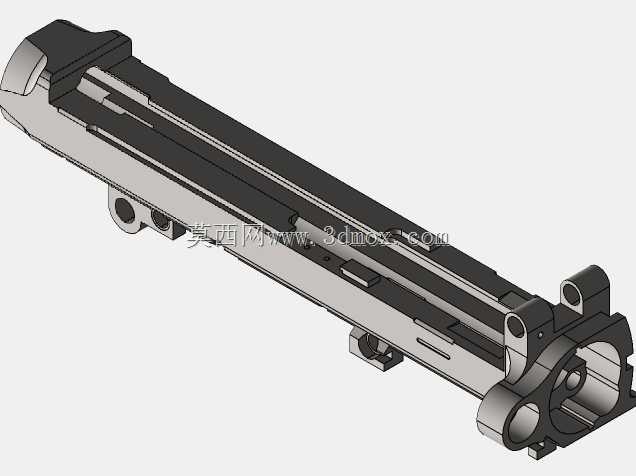

MG34机枪接收机精密结构三维建模

作为枪械自动循环的核心承载构件，接收机的结构精度直接决定整枪的供弹可靠性、击发稳定性与部件配合寿命，本次建模的MG34接收机，完全还原了该型德系机枪的机匣本体结构特征，所有安装接口、配合槽位、定位凸台均按照实物测绘尺寸还原，可直接用于枪械结构原理教学、影视道具结构验证、军事装备仿真推演等场景。从结构功能来看，该接收机作为整枪的装配基体，前端预留枪管节套的同轴安装止口，保证枪管装配后与枪机运动轨迹的同轴度误差控制在合理范围内，避免击发时出现弹底间隙超差引发的故障；机匣内部加工有枪机往复运动的长导轨槽，槽道的平行度、表面粗糙度要求直接匹配枪机滑块的配合公差，确保自动循环过程中枪机开闭锁、抽壳、推弹动作顺畅无卡滞。机匣侧面设置了供弹机构的安装定位孔与拨弹滑板的运动滑槽，对应MG34弹链供弹的动作轨迹，所有槽位的行程尺寸均匹配拨弹齿的运动范围，保证供弹时弹链能精准逐发输送到进弹位置。机匣尾部预留枪托、发射机组件的连接接口，包含扳机连杆的过孔、快慢机的定位卡槽，可实现发射机构与机匣的无调整装配。从设计思路层面，该结构充分考虑了连续射击时的受力分布，机匣主体采用长条形整体式结构，在枪管安装位、枪机闭锁支撑面位置做了局部壁厚加强，避免持续射击时的形变影响动作可靠性；同时在非受力区域开设了减重槽，在保证结构强度的前提下尽可能降低构件自重，适配班组携行使用的需求。安装边界方面，该接收机的所有外部接口均与MG34的枪管组件、供弹机、发射机、枪托组件的安装尺寸完全匹配，各连接销孔的位置度、同轴度均符合枪械装配的公差要求，建模时还原了所有的倒角、退刀槽、工艺孔细节，既可以作为结构原理展示的剖视模型使用，也可用于仿真分析时的网格划分基础模型，帮助从业者理解经典自动武器的机匣结构设计逻辑，掌握重载往复运动构件的刚度匹配、公差配合设计要点。
