脚手架用可旋转钢管连接扣件三维结构

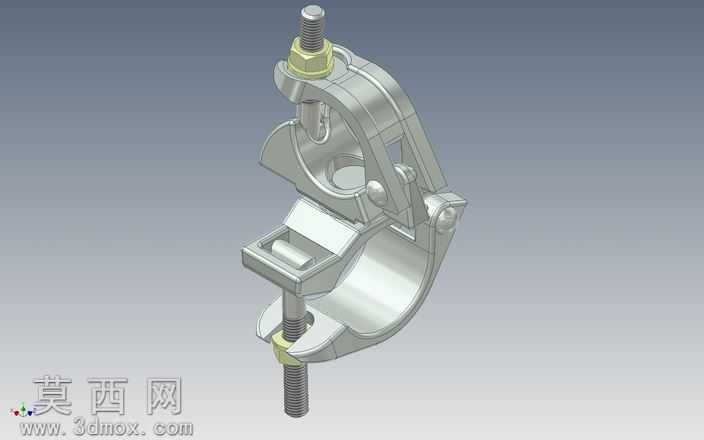

本模型为脚手架配套可旋转连接扣件，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循脚手架扣件的实际生产尺寸规范，针对适配48mm与60mm两种常用脚手架钢管的使用需求，对夹体的圆弧抱合面做了精准的曲率匹配设计，确保扣件与钢管外壁能够实现充分贴合，避免安装后出现滑脱、松动的安全隐患。模型完整还原了扣件的全部结构细节：包含上下两组抱合夹体、铰接转轴、紧固螺栓、防松螺母、锁止卡扣等全部零部件，各部件之间的装配约束完全按照实际装配逻辑设置，铰接部位预留了合理的转动间隙，可直观演示扣件绕铰接轴旋转调整角度的功能，能够适配脚手架搭建过程中不同角度的钢管交叉连接需求。材质渲染方面，对扣件主体采用镀锌金属材质表现，还原五金冲压件的哑光金属质感，螺栓螺母部位做了细微的螺纹纹理建模与金属光泽渲染，铰接活动部位通过明暗层次区分装配缝隙，整体渲染效果清晰展现各部件的结构形态与装配关系。设计思路围绕脚手架施工的实际使用场景展开，兼顾连接可靠性与操作便捷性：抱合夹体的边缘做了圆弧过渡处理，避免安装过程中划伤施工人员或钢管表面的防腐层；紧固螺栓采用加长设计，适配不同壁厚钢管的夹紧需求，螺母部位设置了防滑拧动结构，方便施工人员使用常规工具完成紧固操作；锁止卡扣结构可在螺栓紧固后提供额外的防脱保障，避免施工过程中受振动影响出现螺母松动的问题。模型同时导出了STEP、IGES、STL等通用三维格式，可适配不同三维软件的编辑与使用需求，既可以作为脚手架设计施工的配套参考模型，也可用于五金扣件类产品的结构设计参考、施工安全培训的演示素材，完整的结构细节能够满足虚拟装配验证、产品展示、3D打印样件制作等多场景的使用需求。
