药理学公司工厂冷冻机房管线布局设计

　　这套三维设计针对医药生产厂区内的冷冻机房及配套屋面管线区域做了全尺度还原，核心服务于药理研发生产环节的工艺冷源供给场景，覆盖从主设备安装到管线接驳的全流程结构设计。从实际工程落地角度看，医药生产车间对冷源稳定性、管线洁净度的要求远高于普通民用厂房，冷冻机作为核心冷源设备，其排布直接决定后续运维通道宽度、管线弯折损耗以及屋面荷载分布，设计阶段就需要把设备进场路径、后期检修操作空间、管线分层排布逻辑全部纳入考量。

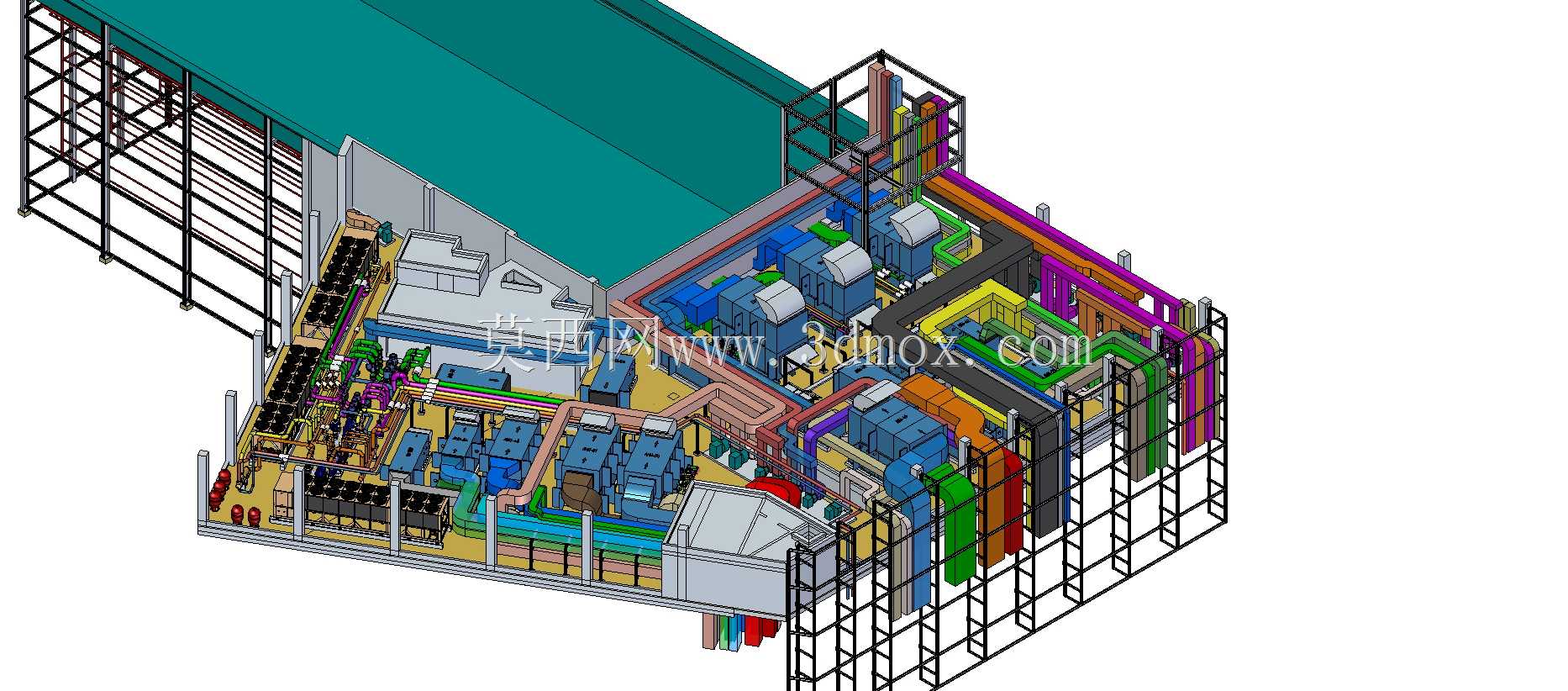

　　模型里清晰呈现了多台冷冻机组的阵列排布方式，机组之间预留的操作通道宽度满足单人携带工具通行、常规部件拆装的空间需求，设备基础的边界与屋面承重梁位置做了对齐处理，避免后期安装出现荷载超限问题。不同介质的管线采用差异化色彩区分，冷冻水供回水管、冷却水管、电缆桥架、通风管道分别设置在不同的标高层面，从源头规避不同管线交叉碰撞的问题，尤其是医药厂区常用的纯化水相关管线，在排布时特意避开了电缆桥架正下方，防止管线凝露滴漏引发电气安全隐患。

　　屋面区域的管线支架采用钢结构桁架形式，支架的生根点全部设置在屋面结构柱顶位置，没有直接固定在屋面板上，避免破坏屋面防水层，同时支架的横担间距根据不同管线的管径、自重做了匹配调整，大管径冷冻水管的支架间距更小，且设置了专门的管托抵消管道冷桥效应，减少冷量损耗。外围的钢结构防护框架既作为管线的辅助固定结构，也兼做屋面检修区域的安全防护栏，框架高度符合工业临边防护的安全要求，不需要额外增设防护设施。

　　从设计思路上看，整个区域采用模块化排布逻辑，同类型设备集中布置，对应管线沿最短路径接驳，减少不必要的弯头和变径，降低流体输送过程中的阻力损耗。设备的安装边界预留了足够的吊装空间，后期更换冷冻机核心部件时，可以直接通过屋面吊装口完成作业，不需要拆解周边管线。所有管线的转弯处都采用标准曲率半径的弯头，避免直角弯折造成的介质流动不畅，同时在管线的最低位置预留了排污泄水接口，最高位置设置了自动排气阀，满足系统调试和日常运维的功能需求。

　　针对医药厂区的特殊使用要求，冷冻机房的布局还考虑了备用设备的切换空间，单台设备检修时，相邻机组可以通过管线阀门切换承担全部冷负荷，不会影响前端研发生产区域的正常供冷。电缆桥架的排布避开了潮湿管线集中区域，桥架内部做了强弱电分隔，防止信号干扰影响设备自控系统的稳定运行。整个模型的尺寸精度完全匹配实际建筑结构的轴线尺寸，设备的外形尺寸、接口位置都按照真实产品样本1:1还原，施工方可以直接参照模型进行管线预制和设备基础施工，减少现场切割调整的工作量，降低施工阶段的材料损耗和返工概率。
