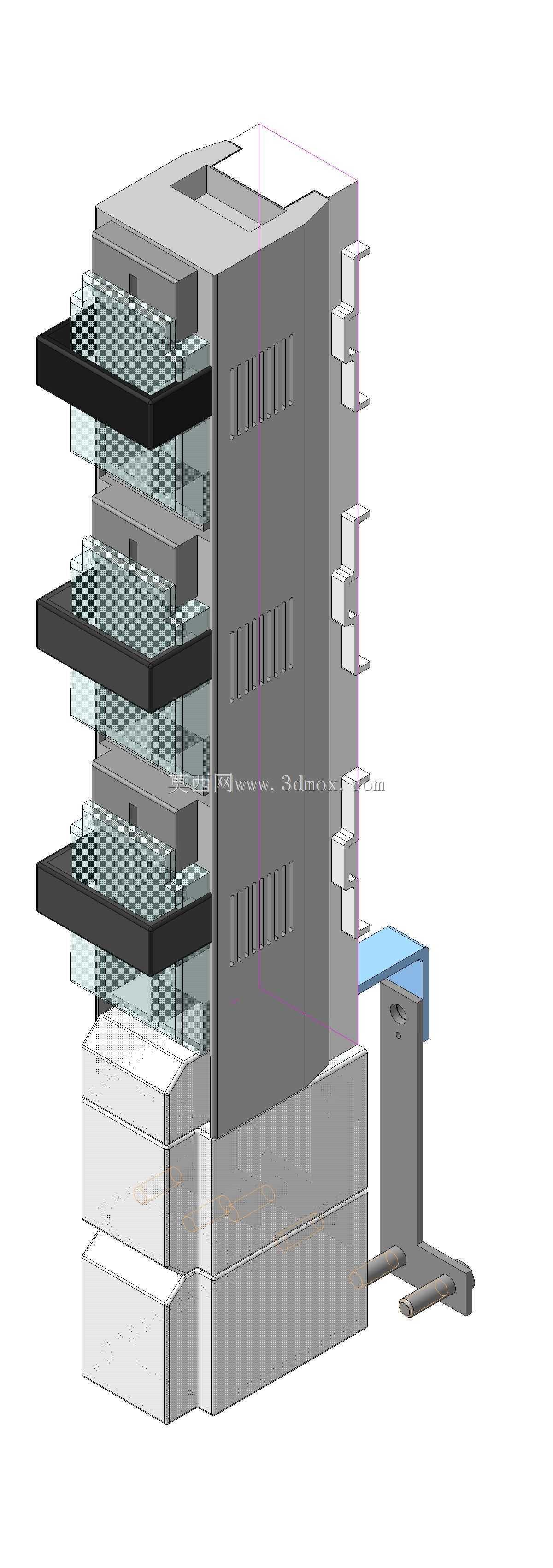

多层堆叠式闸刀开关结构三维设计

　　这款多层堆叠式闸刀开关的结构设计，核心面向低压配电回路的手动分段隔离场景，在工厂车间低压进线柜、楼层配电分支回路、临时施工用电接驳点这类需要明显断开点的作业场景中，这类结构的开关能够为运维人员提供直观的电路通断判断依据，避免带负荷误操作带来的安全隐患。区别于传统单极或双极平板式闸刀，该结构采用三层堆叠的触头模组布局，每层对应独立的相极回路，层间通过绝缘隔板做物理隔离，爬电距离的预留完全适配低压交流系统的绝缘要求，相邻极之间的空气间隙经过反复校核，即使在潮湿多尘的工业环境下，也不会发生极间飞弧短路的问题。从设计思路上看，整个开关的承载框架采用一体化折弯的金属壳体作为主体支撑，侧面预留的多组安装卡扣，既可以直接卡装在标准DIN导轨上，

　　也能通过侧边的固定孔用螺栓锁接在配电盘的安装梁上，两种安装方式的兼容，让这款开关能够适配不同年代、不同安装标准的配电柜体，不用额外做安装支架的改制。开关的操作端延伸出独立的绝缘操作拨板，拨板的长度经过力矩核算，操作人员单手施加常规握力就能完成分合闸动作，同时拨板与带电触头之间的绝缘段长度足够，即使操作时手部意外滑脱，也不会触碰带电部位。每一层的触头组件都采用嵌入式的静触头座设计，动触刀的铰接点设置在模组的下部，合闸时动触刀完全嵌入静触头的夹片内，接触面积比传统外露式闸刀提升近四成，能够有效降低长期载流时的接触电阻，避免触头发热氧化的问题。壳体下部的延伸基座部分，预留了进出线电缆的接线端子空间，每个接线位都对应独立的压线结构，

　　电缆接入后不需要额外做弯排处理，直接将线芯插入端子腔拧紧压线螺栓即可完成接线，接线作业的空间余量足够，即使是16平方毫米的多股铜芯线，也能单人完成接线操作。侧边伸出的多组定位卡榫，是为了和相邻的配电模块做拼接限位，在多台开关并排安装时，卡榫互相嵌合能够避免柜体运输震动过程中开关出现移位偏移，保证进出线电缆的应力不会传递到触头上。开关底部附带的延伸接料托盘结构，主要是承接分合闸瞬间可能产生的电弧飞溅金属颗粒，避免颗粒掉落到柜内其他元件上造成绝缘下降，托盘采用可拆卸式设计，日常运维时可以直接抽出清理积尘和金属残渣，不需要拆解开关主体。整个结构的外形尺寸控制完全匹配标准配电柜的模数化安装间距，高度方向不会超出柜内的元件安装层距，

　　深度方向也不会和柜内的母线排产生干涉，安装边界的校核覆盖了最常见的GGD、GCS等低压柜型的安装空间要求，不需要对柜体做额外的切削加工就能完成装配。每一层触头模组的上方都预留了灭弧栅片的安装槽位，用户可以根据实际分断电流的需求选配对应的灭弧组件，不需要重新改动主体结构，这种模块化的设计思路，让同一款壳体结构能够覆盖不同电流等级的产品需求，减少了开模和加工的成本。壳体表面的散热槽采用竖向长条开孔设计，既能够保证触头载流产生的热量通过空气对流散出，又能阻挡较大的金属异物或者灰尘直接落入触头腔内部，开孔的宽度经过验证，标准试指无法穿过开孔触碰内部带电部件，满足低压电器的防护等级要求。
