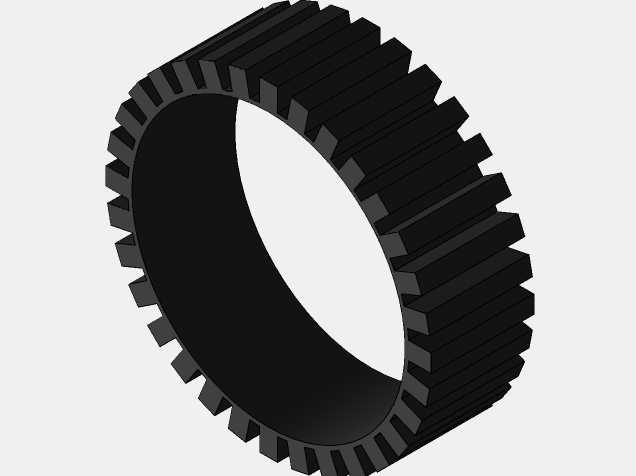

带外齿防滑橡胶脚轮外圈结构设计

这款带外齿结构的脚轮外圈，是工业脚轮总成中的核心接触部件，主要适配各类中小型移动设备、仓储周转车、工业工作台、轻型货架以及商用移动柜体的行走需求，在车间物料转运、商超设备移位、实验室仪器移动、办公家具调整等场景中承担承重与行走缓冲的核心作用。从功能特性来看，该部件采用环形一体式结构设计，外圈均匀排布的矩形凸齿结构，能够大幅提升轮体与地面接触时的摩擦力，在环氧地坪、水泥地面、瓷砖地面等常见工业与商用地面场景下，都能有效避免轮体打滑，尤其是在带轻微坡度的地面、存在少量浮尘的车间地面使用时，防滑表现远优于光面橡胶轮结构。同时齿状结构还能在轮体碾压过地面细小杂物时，通过齿缝将杂物快速排出，避免杂物卡滞在轮面导致行走颠簸、轮体偏磨的问题，有效延长脚轮的整体使用寿命。从设计思路层面，该部件采用等壁厚环形结构设计，内圈为光滑圆柱面，能够与脚轮的内轮毂、轴承组件实现紧密过盈配合，无需额外的卡扣或粘接结构即可完成组装，大幅降低脚轮总成的装配难度；外圈的齿形采用等距等尺寸排布，每个凸齿的拔模角度经过优化，既满足橡胶硫化成型时的脱模需求，也保证轮体滚动时每个齿与地面接触的受力均匀，避免局部应力集中导致的齿形断裂、橡胶开裂问题。在尺寸与安装边界上，该轮圈的内径尺寸适配常规中型脚轮的轮毂直径，安装时只需将轮圈从轮毂侧方平稳压入即可完成装配，轮圈的轴向宽度与常规中型脚轮的轮毂宽度完全匹配，装配后不会出现轴向窜动；轮圈的外径尺寸经过测算，在保证足够接地面积的同时，不会因为齿形凸起导致整体轮径过大，适配常规脚轮的安装支架尺寸，不会出现轮体与支架剐蹭的问题。轮圈的橡胶材质硬度经过调校，既具备足够的支撑强度，在额定承重范围内不会出现过度形变，也能通过橡胶本身的弹性吸收行走时的小幅震动，避免移动过程中对设备上搭载的精密部件、易碎物料造成震动损伤。
