3.5英寸TFT液晶显示模块结构设计

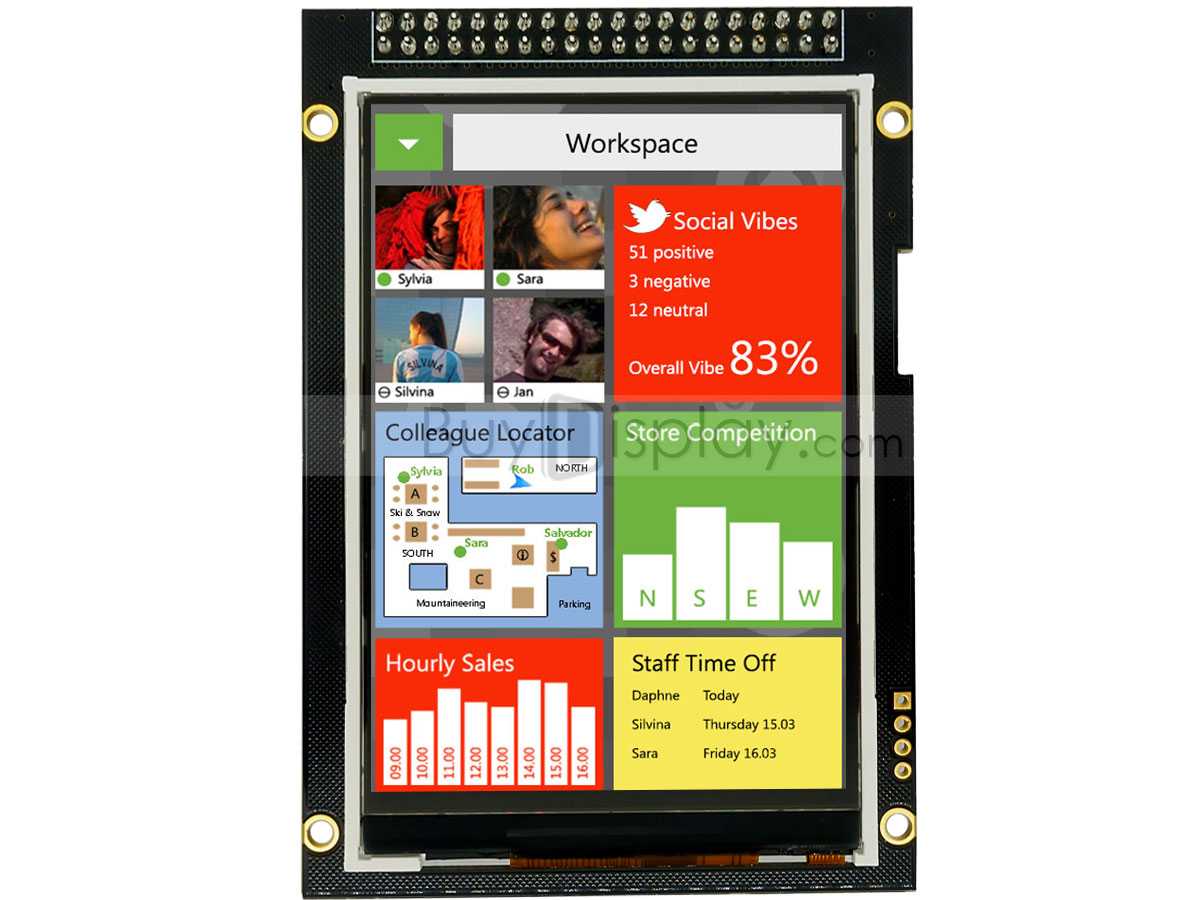

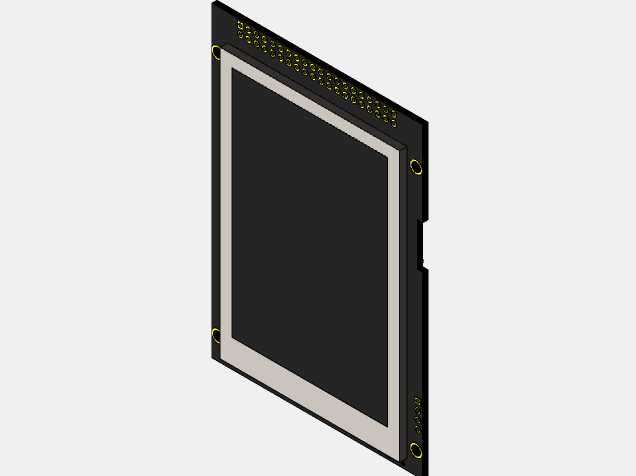

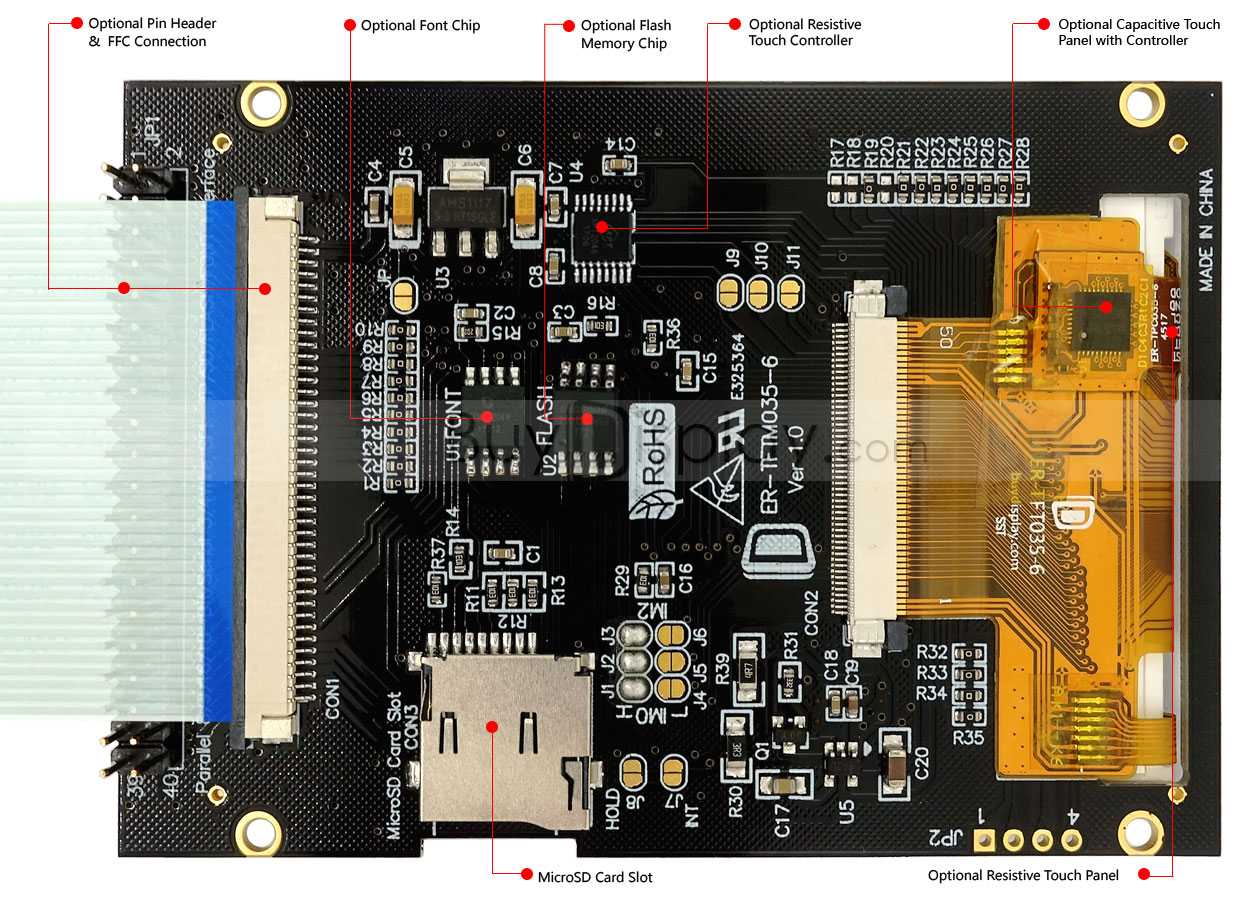

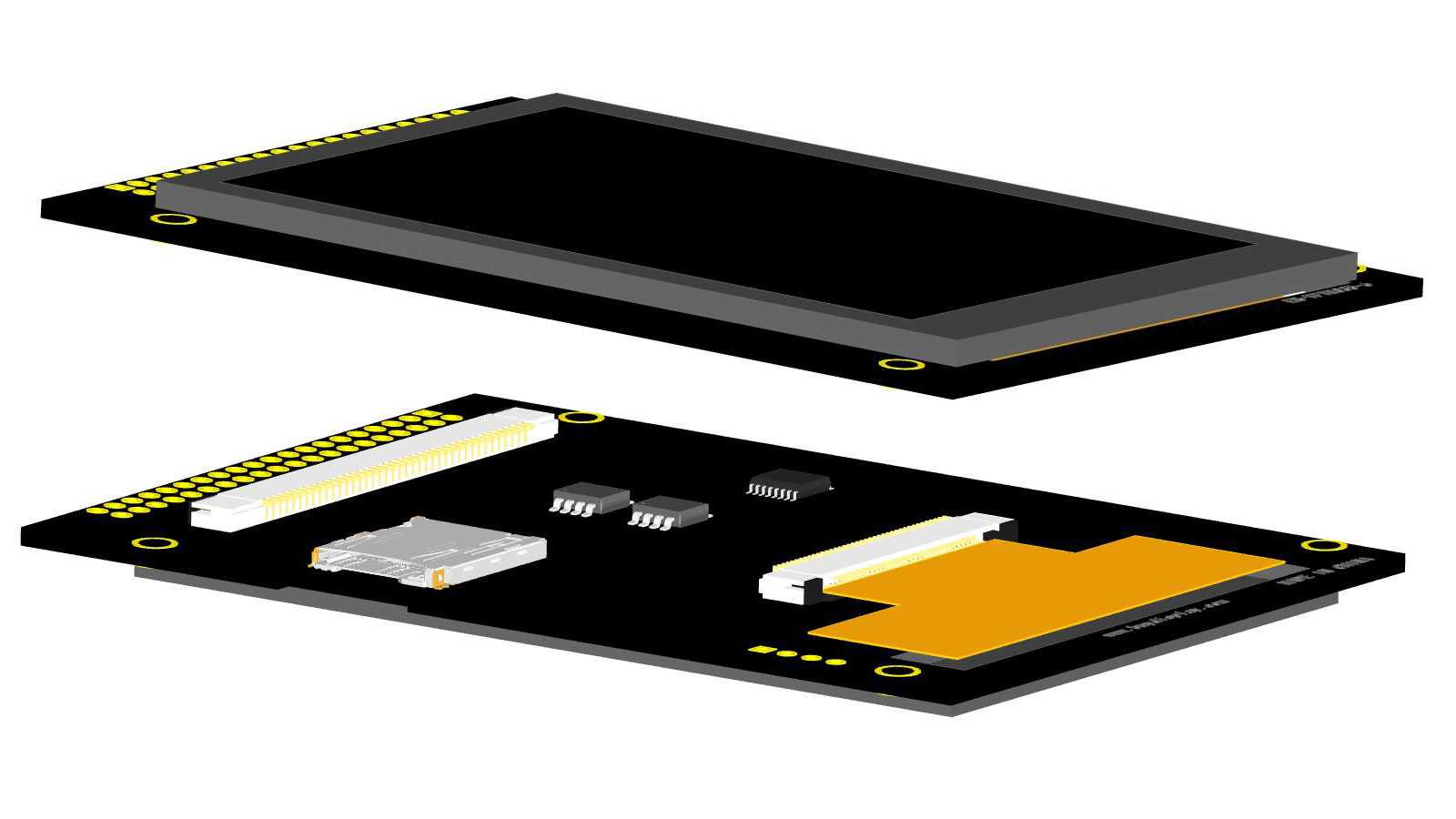

这款3.5英寸TFT液晶显示模块，是面向嵌入式开发、工业控制终端、小型智能设备打造的人机交互核心显示部件，在工业手持检测设备、小型桌面仪器面板、嵌入式开发学习套件、便携检测终端等场景中有着广泛应用，能够为设备提供清晰的彩色图像、字符与状态信息显示能力，搭建起用户与设备之间的可视化交互通道。从实际用途来看，该模块可直接适配各类带通用显示接口的主控板卡，无需额外复杂转接即可实现画面输出，既可以作为工业小型控制设备的状态显示面板，实时展示设备运行参数、故障提示、操作指引，也能搭载在便携消费类电子、DIY智能装置上，实现图形界面、交互菜单的呈现，满足小尺寸设备的彩色显示需求。在功能特性设计上，模块采用320*480分辨率的TFT显示面板，色彩显示饱满，可视角度能够满足多数近距离操作场景的观看需求；板载集成了显示驱动电路、存储卡座、接口排座等核心元件，将显示驱动、信号转接、外设扩展的功能全部集成在单块PCB板上，大幅减少了外部接线的复杂度，用户只需通过板边的排针接口连接主控，即可完成显示功能的搭建，降低了终端产品的组装难度。从设计思路层面，这款模块采用显示面板与驱动板上下叠层的布局结构，将液晶面板通过固定胶与支撑边框贴合在PCB板上方，既最大化压缩了模块整体厚度，也为板底的元件排布预留了充足空间；PCB板四角设计了标准安装固定孔，可直接通过铜柱或螺丝将模块固定在设备壳体内部，适配多数小型设备的内部安装空间；板上元件排布遵循信号流向规则，接口排座设置在板边位置，方便用户接线操作，存储卡座、驱动芯片等元件避开安装孔位与面板贴合区域，避免组装过程中出现元件挤压损坏的问题，同时板上预留的丝印标识清晰标注了各引脚定义，方便开发人员快速完成接线调试。在外形尺寸与安装边界上，模块整体外形为矩形结构，长宽尺寸适配3.5英寸面板的常规安装规格，整体厚度控制在较低范围，不会占用设备内部过多纵深空间；四角安装孔的孔位间距遵循行业通用的小尺寸显示模块安装标准，能够兼容多数现成的设备外壳开孔与固定支架，用户在做设备结构设计时，只需预留对应大小的显示窗口与固定柱位置，即可完成模块的装配，无需额外定制特殊固定结构，有效缩短终端产品的开发周期。
